厂区规划展示用磁吸式金属挂板结构

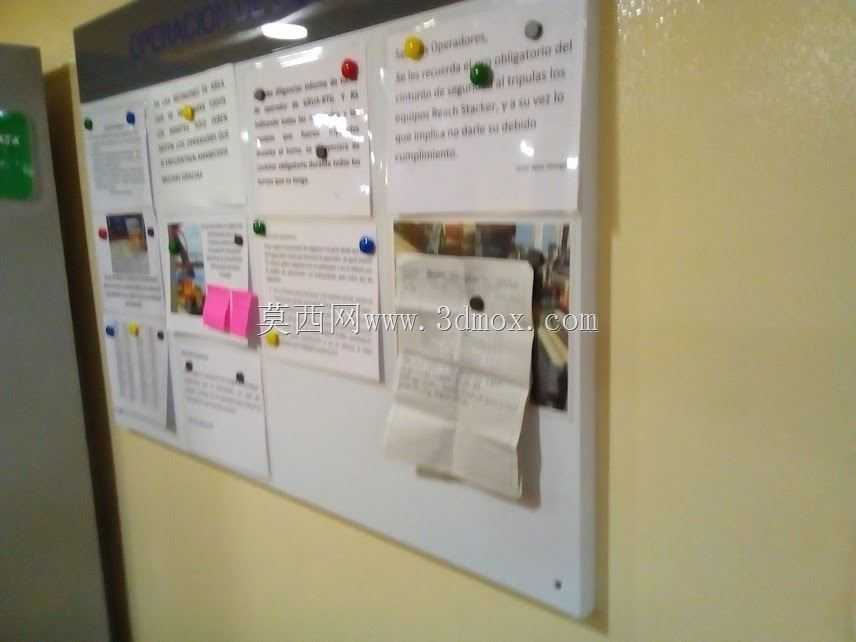

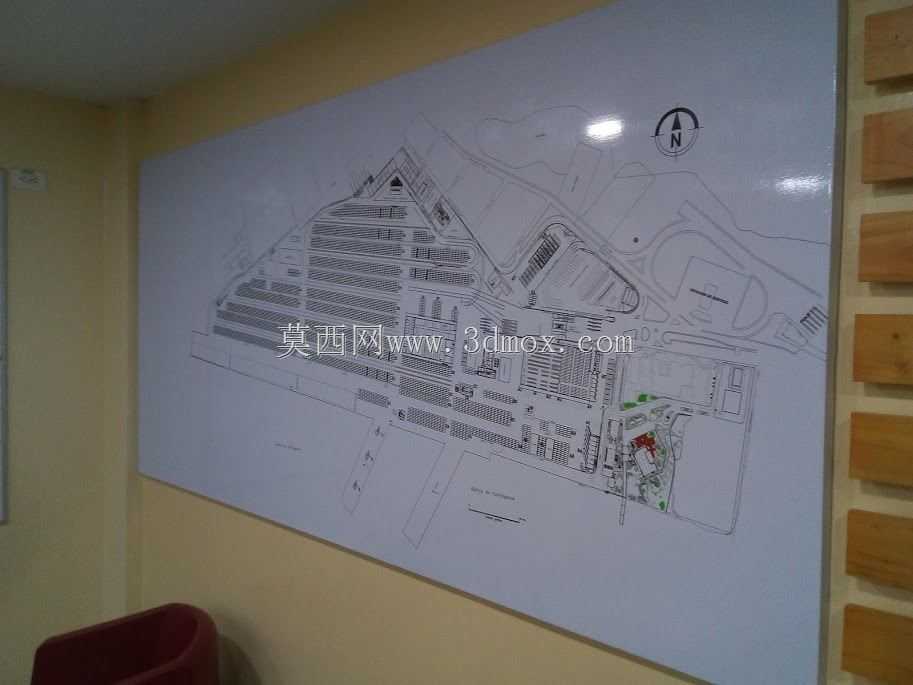

这类磁吸金属挂板常被用在工业厂区的调度室、项目指挥中心、车间公告区域，核心作用是依托金属基材的导磁特性，配合磁贴、磁吸标识件实现厂区平面布局、生产调度点位、巡检路线的动态调整展示，相比传统胶粘式公告板，不会在板面残留胶痕，调整点位时无需破坏板面印刷的底图，日常运维的便捷性更高。从结构设计逻辑来看，板面采用整张冷轧钢板作为基材，表面做哑光喷塑处理，既保证磁吸力均匀覆盖整个展示区域，又能避免灯光照射产生的镜面反光影响查看底图内容，板体四周做折边包边处理，折边宽度控制在20mm左右，既可以提升整张板的结构刚度，避免大尺寸板面长期悬挂出现中部下挠变形，也能遮盖板材切割后的锋利毛边，降低安装和日常使用过程中的划伤风险。安装边界方面，这类挂板通常采用挂装式结构，背面在距离板边150mm的四个角位以及长边中部设置焊接挂耳，挂耳上预留长圆孔，方便安装时调整水平度，适配墙面预埋的膨胀螺栓点位，不需要在板体正面打固定孔，保证展示面的完整性。板面的有效展示区域根据悬挂空间的尺寸做适配，常规应用在厂区指挥室的版本宽度多在2.4m到3.6m区间，高度在1.2m到1.8m区间，安装时底部距离地面高度控制在1.2m到1.5m，保证站立状态下人员的视线可以覆盖整个板面的核心展示区域，不需要刻意仰头或者俯身查看内容。功能特性上，金属基材的板面除了满足磁吸固定的需求，本身也具备一定的书写适配性，搭配专用的白板笔可以直接在板面做临时标注，擦拭后不会残留笔迹，兼顾固定底图展示和临时调度标注的双重需求。设计过程中需要重点考量板体的平面度控制，整张钢板裁切后需要做校平处理，保证板面的平面度公差控制在每米1mm以内，避免出现局部凸起或者凹陷，导致磁贴无法紧密贴合板面出现滑落，同时喷塑层的厚度控制在60μm到80μm之间，过厚会削弱磁体与钢板之间的磁吸力，过薄则容易在日常使用中出现划痕、掉漆的问题，影响板面的长期展示效果。在实际项目应用中，这类挂板的底图通常会提前丝印固定的厂区总平面布局，标注清楚建筑点位、道路走向、指北针等固定信息，日常使用时用不同颜色的磁吸块标注生产点位、风险区域、巡检路线等动态调整的内容，相比电子显示屏，这类实体磁吸板不需要供电，不存在设备故障导致内容无法查看的问题，在应急调度场景下的可靠性更高，也更适合多人同时站在板面前讨论方案、调整点位，交互的便捷性优于屏幕展示方案。
