工业用套管式双管换热设备三维结构

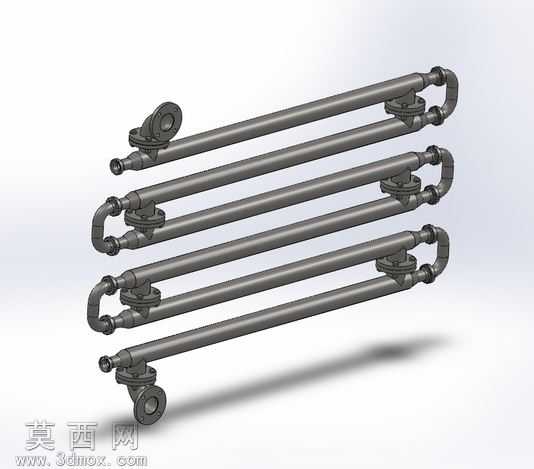

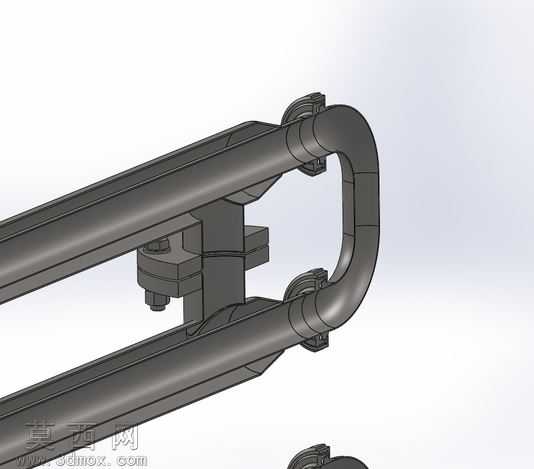

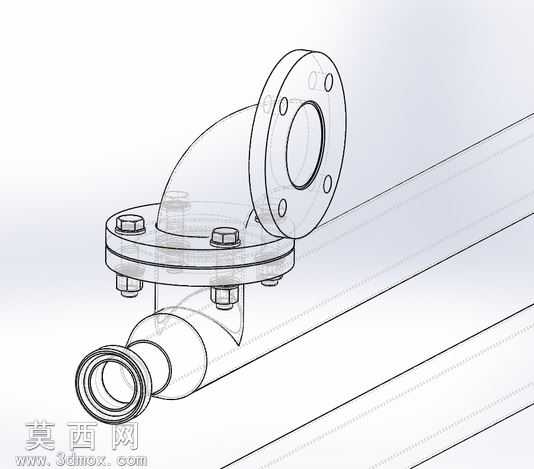

本模型为套管式双管换热器结构，采用三维建模软件完成全参数化构建，建模过程中严格遵循管壳式换热器的结构设计规范，对每一处管路连接、法兰接口、弯管衔接部位都做了精准的尺寸还原，保证模型各部件的装配关系完全符合实际工业产品的安装逻辑。模型整体采用三组平行排布的双套管单元组合结构，每组单元由内外两层同轴管路构成，内管与外管之间形成环形流道，可实现两种不同温度流体的逆向换热，端部采用U型弯管实现同层管路的连通，接口处配置带法兰盘的连接结构，可直接与外部工业管路系统对接，法兰盘上的螺栓孔位、密封面结构都做了精细化建模，还原了实际产品的密封连接设计。材质渲染阶段，针对金属换热管的材质特性，调整了金属材质的粗糙度、反射率参数，还原了碳钢换热管的哑光金属质感，对法兰部位的铸造质感、弯管部位的弯折纹理都做了对应的材质区分，渲染输出的效果图光影层次清晰，可直观展现设备的整体结构与部件细节。设计思路上，该模型采用模块化的排布方式，三组换热单元平行布置既保证了足够的换热面积，又控制了设备的整体占地尺寸，端部的接口采用同侧集中布置的形式，方便现场管路的布设与安装，管路弯折处采用大曲率半径的弯管结构，可有效降低流体在管路内的流动阻力，提升换热过程的流体输送效率，各管段之间的连接部位采用标准管接头结构，保证了结构的密封性与结构强度，可满足常规工业场景下的液-液、气-液换热使用需求。建模过程中对所有部件都做了独立的实体构建，未采用简化的面片结构，可直接用于结构验证、换热流程模拟、产品展示等多种场景，各部件之间的装配间隙、配合公差都参考实际工业产品的设计标准设置，不存在结构干涉、装配错位的问题，完整还原了双管换热器的真实结构特征。
