美国大使馆徽章浮雕造型三维设计

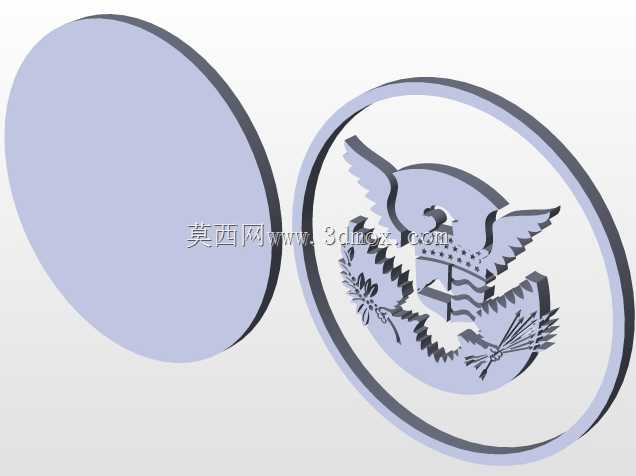

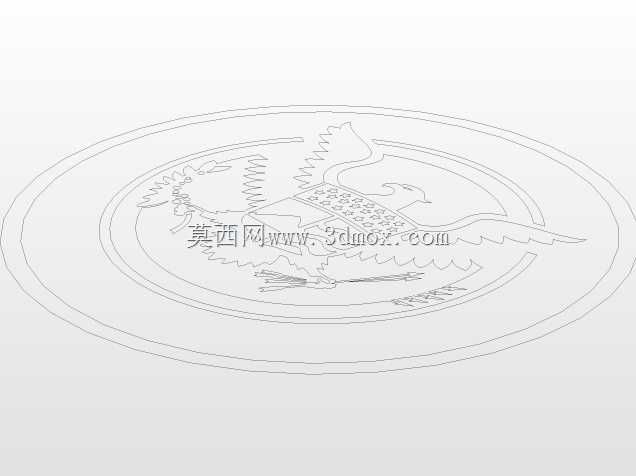

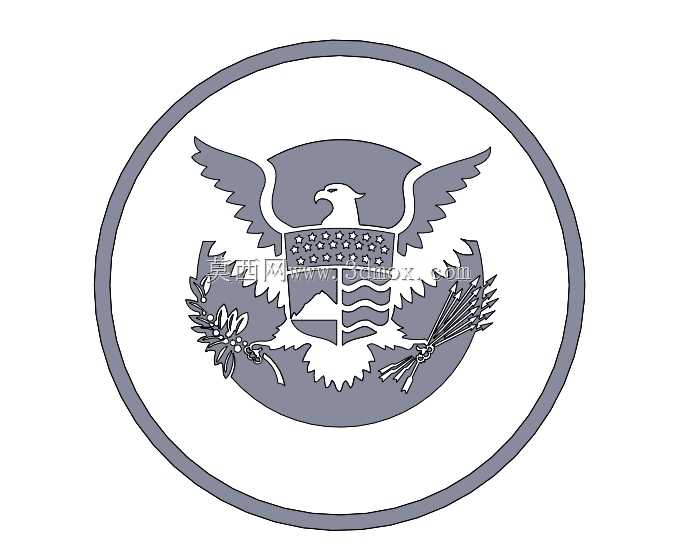

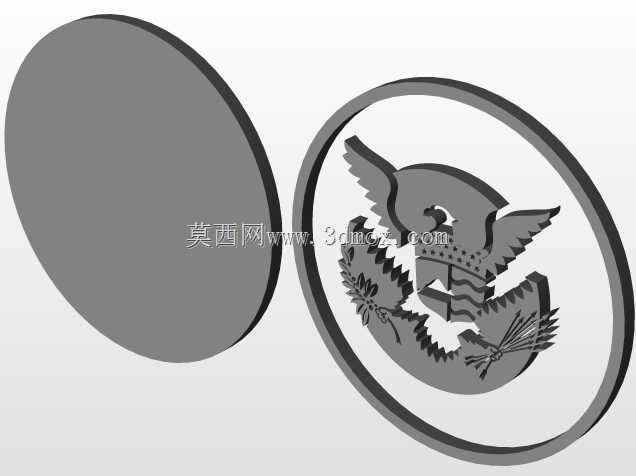

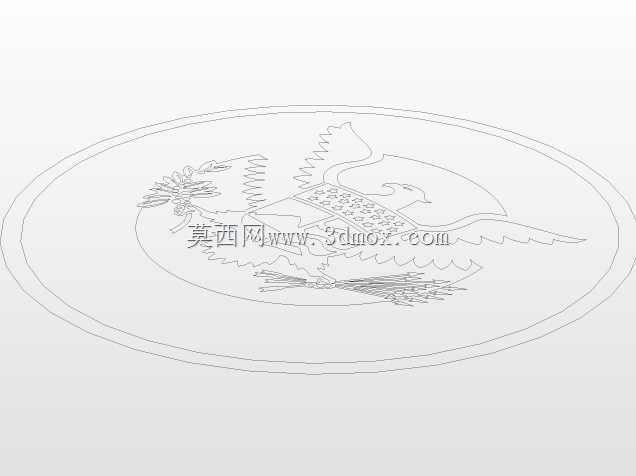

该徽章立体造型主要应用于外交场馆的标识装饰场景，可作为墙面嵌入式浮雕、金属冲压徽章、场馆导视系统核心标识部件使用，适配石材干挂、金属粘接、亚克力镶嵌等多种安装方式，安装边界可根据实际场馆装饰需求调整外圆轮廓公差，常规适配厚度范围在3mm至20mm之间，外圆直径可按1:1、1:5、1:10等比例缩放适配不同安装面尺寸，无需改动核心纹章元素的比例关系。设计过程中优先还原纹章的对称结构特征，白头鹰主体的左右羽翼展开角度严格遵循官方纹章规范，羽翼分层做了0.3mm的高度差处理，保证冲压或浮雕加工时的层次感，避免平面印刷的扁平观感。鹰身中部的盾形区域做了分区凹凸处理，上部星区的点阵排布做了等距阵列约束，每颗星的凸起高度一致，下部条纹区域的波浪纹理与竖纹做了0.2mm的深度差，加工时可通过一次蚀刻或精雕工序完成，减少后续打磨工作量。鹰爪握持的橄榄枝与箭束部分，单独做了细节拆分建模，橄榄枝的叶片轮廓、浆果凸起与箭束的杆身排列都做了结构圆角处理，避免加工时出现锐角崩边，同时保证视觉上的规整度。外围圆环区域做了1mm的凸起边框，边框与内部纹章区域预留0.8mm的下沉平面，可用于填充珐琅、烤漆等装饰材质，下沉深度刚好适配常规珐琅工艺的填涂厚度，不会出现溢料问题。建模时所有曲面都做了G1连续约束，曲面之间无碎面、无重叠几何，导出的实体可直接导入精雕软件生成刀路，也可转成面片用于3D打印样件校验，对称结构的建模基准选在徽章圆心位置，所有特征都以该基准做对称约束，缩放时不会出现特征偏移问题。实际使用中，该造型可直接适配金属冲压、石材雕刻、亚克力激光内雕、UV浮雕打印等多种加工工艺，不同工艺下的特征公差都做了预留，比如冲压工艺下的最小凸起宽度不小于0.5mm，避免冲压时出现特征断裂，雕刻工艺下的内凹圆角不小于0.2mm，适配常规雕刻刀的最小加工半径。
