临街商铺入口玻璃门斗及附属建筑结构

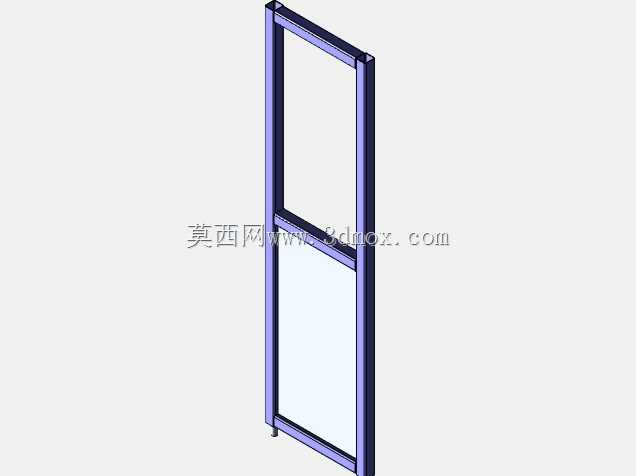

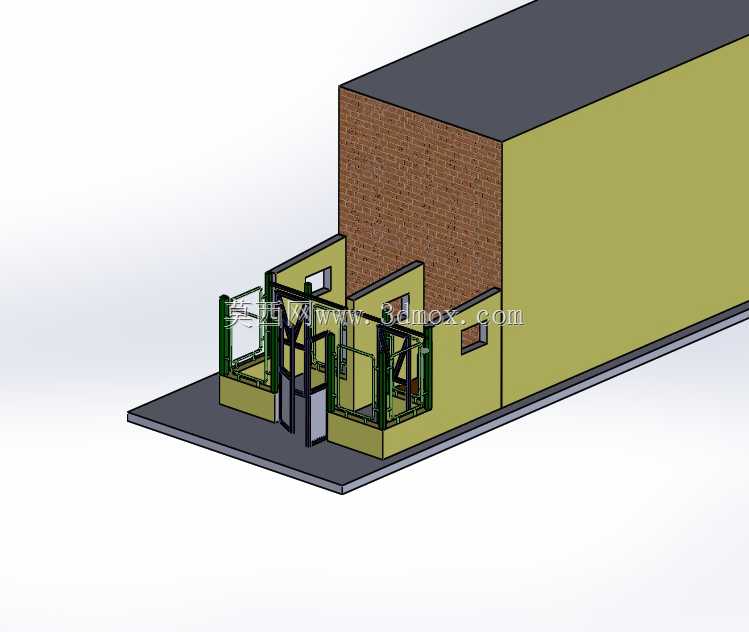

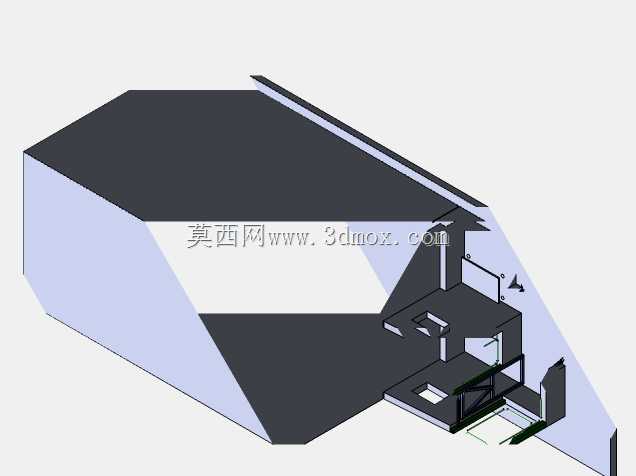

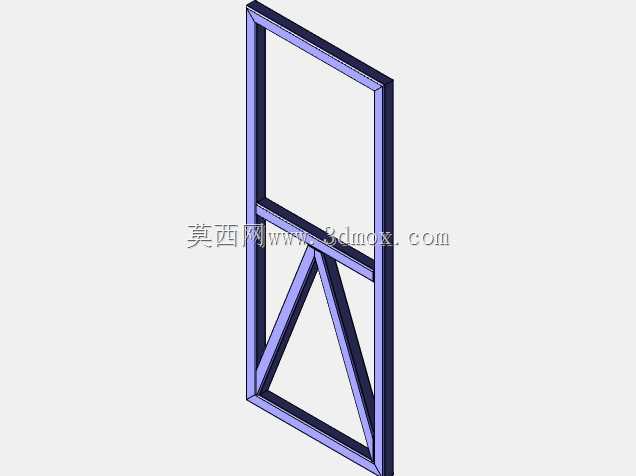

这套三维结构模型还原了临街小型商业网点的入口区域构造，可直接用于沿街商铺改造、社区底商门头设计、小型便利店入口施工的结构参考，适配多数老城区沿街一层商铺的改扩建场景，能帮助结构设计人员快速核对入口区域的构件干涉问题，避免现场施工时出现门体开启碰擦、台阶高度不符合通行要求、雨棚排水坡度偏差等常见问题。模型整体包含后部主体建筑段、入口外凸玻璃门斗、门前通行平台三个核心部分，后部主体段一侧采用砖砌外墙饰面，另一侧为常规涂料外墙，还原了多数老旧底商上接住宅层的常见建筑构造形式，建模时特意保留了墙体与门斗衔接处的构造节点，能清晰看到圈梁预埋、门框固定件的预留位置，方便施工人员对照排布后置埋件。入口门斗采用铝合金框架搭配钢化玻璃的常规构造，双开地弹簧门主入口两侧设置了固定玻璃扇，门斗顶部做了外挑小檐，可引导雨水向两侧排放，避免雨天入口处积水打滑；门斗两侧预留了小尺寸通风窗，可在门店闭店时开启实现室内外空气流通，减少夏季门斗区域的闷热感。门前平台采用混凝土浇筑结构，边缘做了圆角收边，平台高度比外部人行地面高出150mm，既可以避免雨天路面积水倒灌进店内，也能给入口地垫预留足够的铺设空间，不会出现地垫凸起绊到通行人员的问题。建模过程中严格遵循民用建筑通行设计规范，主入口双开门的单扇宽度设置为900mm，满足消防疏散的最小宽度要求，门斗内部净深度达到1200mm，可同时容纳2-3人在门斗区域停留开门、整理雨具，不会出现开门时撞到身后行人的情况；玻璃框架的型材截面尺寸按照常规商用铝合金门的参数设置，横竖梃的排布位置避开了人眼平视高度，不会对门店内部的视线通透造成过多遮挡，同时保证了框架整体的抗风强度，适配多数内陆城市的临街风压要求。模型中所有构件的装配边界都做了明确的区分，墙体、门框、玻璃、平台都为独立可编辑的实体，设计人员可根据实际项目的开间尺寸、层高参数快速调整对应构件的尺寸，不需要重新搭建基础结构；门体的开合旋转轴也做了运动约束设置，可直接模拟门体90度开启的状态，核对开门后门扇与周边墙体、护栏的干涉距离，提前调整门斗的外凸尺寸，避免出现门开启后挡住平台通行空间的问题。
