方形带圆角密封安装边框结构件

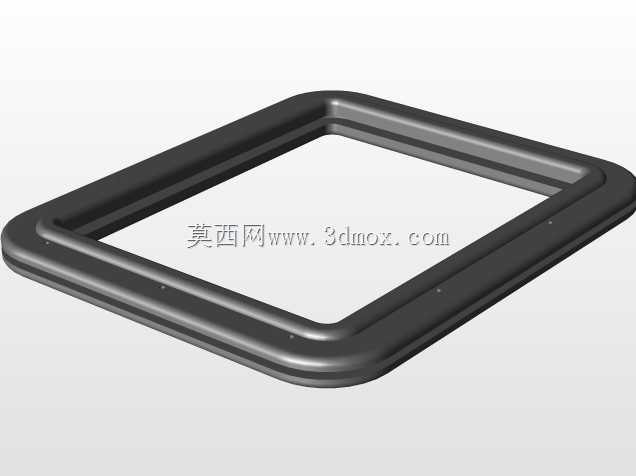

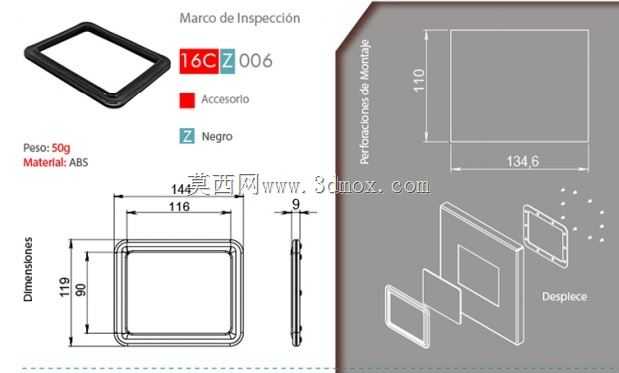

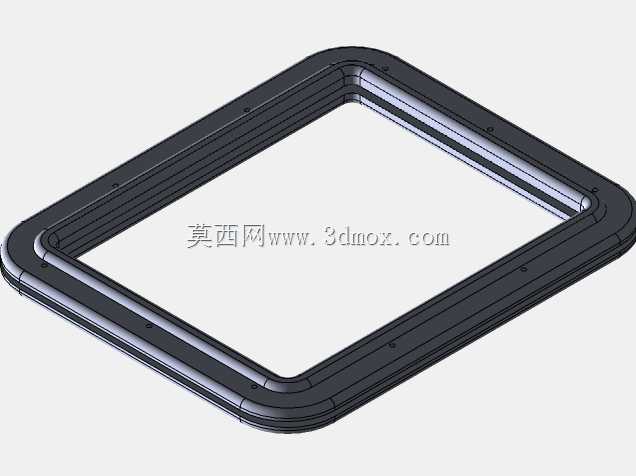

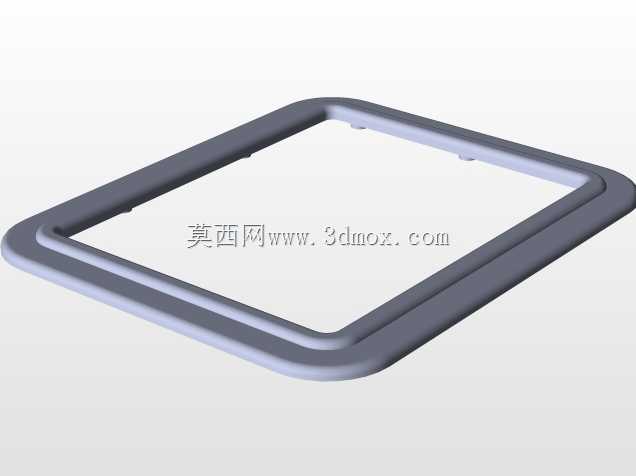

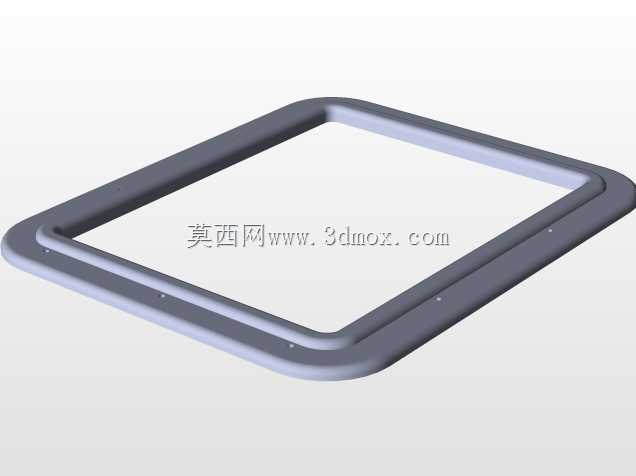

这类带圆弧过渡的方形边框结构，多应用在需要密封防护的设备舱口、检视窗口、检修开口位置，常见于工业柜体、特种车辆舱室、户外设备箱体的开口配套场景，核心作用是为覆盖件提供安装定位基准，同时在边框与覆盖件、安装基面之间形成连续的密封压紧面，阻隔液体、粉尘进入设备内部，也能缓冲开合过程中的碰撞冲击，避免硬质基材直接接触产生磨损或异响。从结构设计来看，边框整体采用等宽截面设计，四个转角位置做了大半径圆弧过渡，没有尖锐直角，一方面是消除直角位置的应力集中点，避免长期受压紧力或温度变化影响出现开裂变形，另一方面圆弧过渡能让密封胶条或密封圈在转角位置保持连续贴合，不会出现直角处的密封褶皱、间隙问题，保障整圈密封的连续性。边框的截面带有分层台阶结构，内侧的台阶用于承托透明视窗或者盖板，限制盖板的横向窜动，外侧的凸缘上预留了均匀分布的安装孔位，孔位沿边框整圈等距排布，安装时可以通过螺栓或者卡扣将边框压紧固定在基面，压紧力沿整圈均匀分布，不会出现局部压合不实的问题。在安装边界设计上，边框的外轮廓尺寸需要匹配设备开口的裁切尺寸，通常外边缘比开口尺寸大出一圈压边宽度，保证安装后能完全覆盖开口的裁切毛边，同时给密封胶条预留足够的压合余量；内侧的开口尺寸则根据需要观察或者通行的范围确定，在保证结构强度的前提下尽可能扩大有效通径，减少边框对视线或者操作空间的遮挡。这类边框在选材上多采用耐候性较好的硬质橡塑或者合金材质，表面做哑光处理避免反光影响观察，边缘位置做了倒钝处理，没有飞边毛刺，安装和后期维护时不会划伤操作人员。在实际选型匹配时，需要重点核对边框的安装孔位间距、台阶深度、截面厚度参数，确保配套的盖板厚度能和内侧台阶匹配，安装后盖板表面和边框表面保持齐平，不会出现凸起或者凹陷，同时密封胶条的压缩量要控制在合理区间，既保证密封效果，又不会因为压缩量过大导致边框变形或者螺栓过载。
