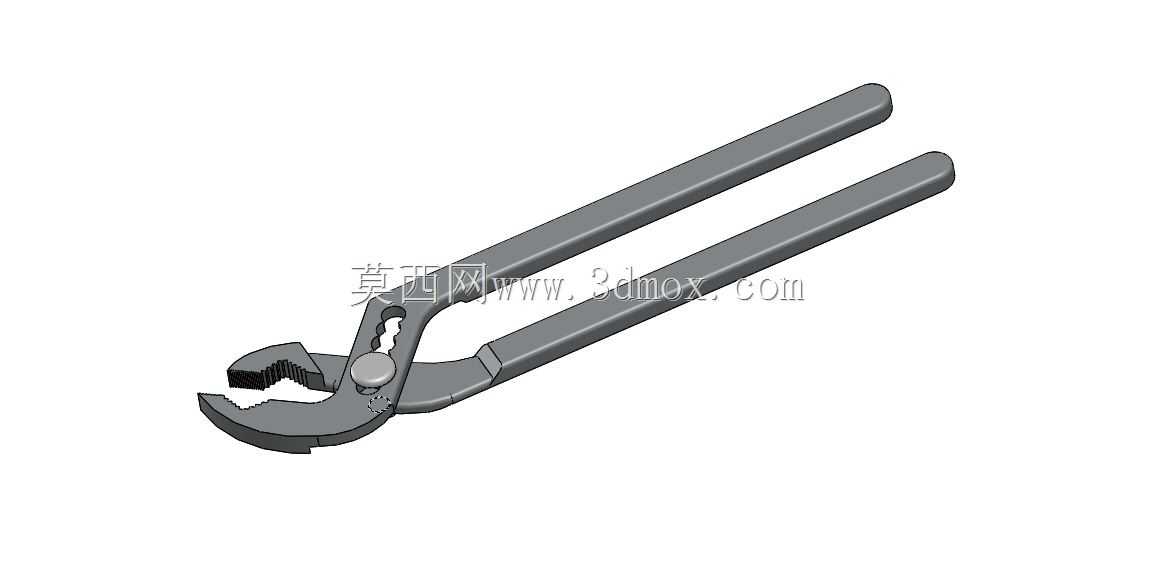

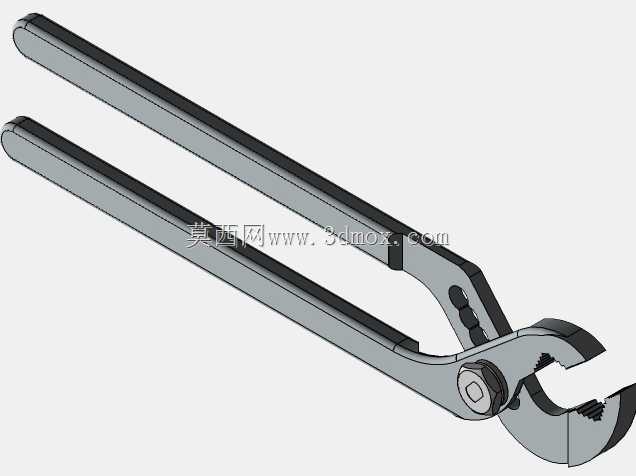

可调式水泵钳夹持工具结构设计

这款可调式夹持钳具的设计，核心围绕管路安装、设备维保场景下的多规格工件夹持需求展开，在水暖施工、机电设备检修、五金装配等作业场景中，作业人员经常遇到不同外径的管件、不同厚度的连接件需要夹持固定，普通固定开口钳具无法适配多变的工件尺寸，频繁更换工具会大幅拖慢作业效率，这也是这类可调钳具在通用五金工具品类中应用广泛的核心原因。从功能特性来看，钳头部位设置了多档位调节卡位结构，通过钳身铰接位置的卡位槽配合铰接轴的位置切换，可实现多档开口尺寸的调整，能够覆盖从细径薄壁管件到大直径厚壁管路的夹持范围，钳口部位加工有交错排布的齿形结构，齿形角度经过反复验证，夹持金属管件时可嵌入工件表层形成足够的静摩擦力，避免施力过程中出现打滑脱开的问题，同时齿形的深度控制在合理范围，不会对薄壁管件造成过度压伤，影响管路的密封性能。设计过程中，首先对钳身的受力路径做了完整的力学仿真验证，长手柄的力臂长度经过多轮测算，在保证人手握持施力舒适的前提下，最大化杠杆增力比，让作业人员施加较小的握力即可在钳口位置输出足够的夹持力矩，钳身整体采用对称式结构布局，两片钳身的铰接孔位置公差控制在极小范围，保证开合过程无卡滞、无旷量，档位卡位槽的位置排布经过实际作业场景验证，相邻档位的开口尺寸差控制在合理区间，既不会因为档位过密导致调节繁琐，也不会因为档位间隙过大无法适配常见工件尺寸。从外形尺寸与安装边界来看，钳身整体长度适配成人单手握持的尺寸范围，手柄部位的截面做了圆弧过渡处理，长时间握持施力不会出现硌手的问题，铰接部位采用销轴铆接结构，铆接后的销轴两端不会突出钳身表面，避免在狭小空间作业时剐蹭周边零部件，钳头开合的最大角度经过限位设计，不会因为过度张开导致铰接轴从卡位槽中脱出，保证使用过程中的结构可靠性。钳身的整体轮廓做了倒角处理，所有锐边都经过钝化，避免作业过程中划伤操作人员，同时也能提升钳具整体的抗磕碰能力，在复杂作业环境下即使出现意外跌落，也不会因为应力集中导致钳身出现裂纹或断裂。
