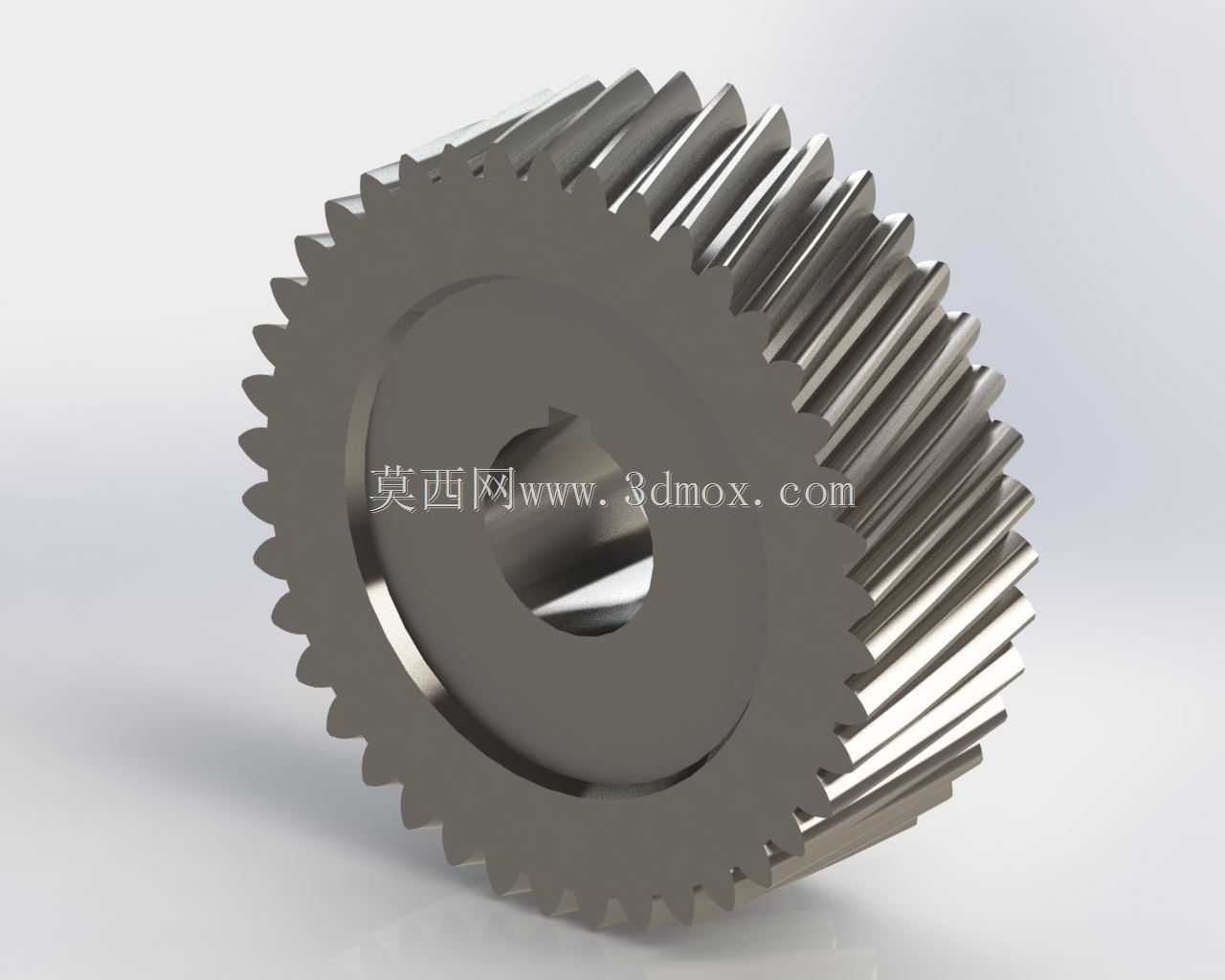

高精度工业传动斜齿圆柱齿轮结构

这款斜齿圆柱齿轮的建模过程，首先要明确其核心应用场景覆盖了中重载工业传动链路，从常规的输送线减速单元、机床主轴进给传动箱，到中小型工程机械的动力分动结构都能适配，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿宽啮合，能大幅降低传动过程中的冲击、振动与运行噪音，这也是很多对传动平稳性有要求的设备优先选用斜齿轮的核心原因。从结构设计逻辑来看，轮齿采用标准螺旋角排布，建模时严格遵循渐开线齿廓生成逻辑，齿向的螺旋升角经过匹配计算，能保证啮合重合度高于同参数直齿轮，单位齿宽承受的载荷分布更均匀，不会出现直齿轮啮合时整齿突然加载、突然脱开的应力突变问题，有效提升轮齿的疲劳寿命，适合长时间连续运行的工业工况。中心的带键槽通孔是核心安装定位结构，建模时预留的键槽尺寸匹配通用平键公差标准，安装时可通过平键实现与传动轴的周向固定，传递额定扭矩时不会出现相对打滑，孔与轴的配合边界按照基孔制过渡配合设置，既保证装配时的定位精度，也方便后期维护拆卸。齿轮的端面与齿顶圆、齿根圆的过渡位置做了微小的倒角处理，避免装配过程中锐边划伤操作人员，也能减少热处理环节的应力集中风险，降低轮齿根部断裂的概率。齿宽的尺寸参数经过载荷校核，在匹配对应模数、齿数的配对齿轮时，能保证轴向力处于配套轴承可承受的范围内，不会因为螺旋角带来的轴向分力过大造成轴承过早失效，设计时也兼顾了加工工艺性，齿面的加工基准与内孔基准保持统一，能减少滚齿、磨齿工序的装夹误差，保证成品的齿向精度、齿形精度满足传动要求。实际选型应用时，需要注意配对齿轮的螺旋角大小相等、方向相反，安装时保证两轴的平行度公差在允许范围内，避免出现偏载造成局部齿面磨损过快，这款齿轮的结构完全适配常规的闭式齿轮箱安装空间，轮毂的厚度尺寸匹配通用轴承的安装间距，不需要额外调整箱体的轴向安装尺寸，就能直接替换同参数的老旧故障齿轮，减少设备维修的适配改造成本。建模过程中对齿根的过渡曲线做了优化，完全贴合实际加工的齿根圆角形态，不会出现理论建模的应力集中奇点，用于有限元分析时能得到更贴近实际工况的应力分布结果，给后续的载荷校核、寿命计算提供准确的模型基础。
