φ57辊道式带式输送设备结构设计

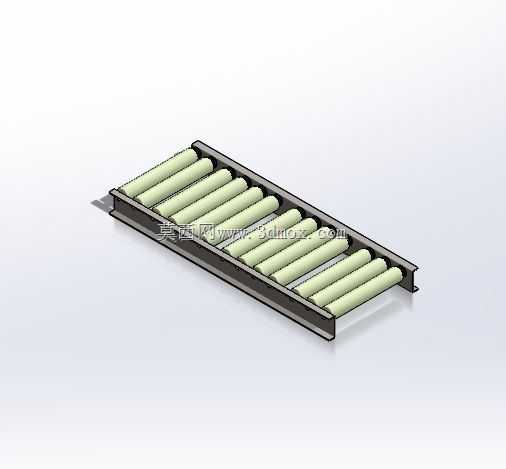

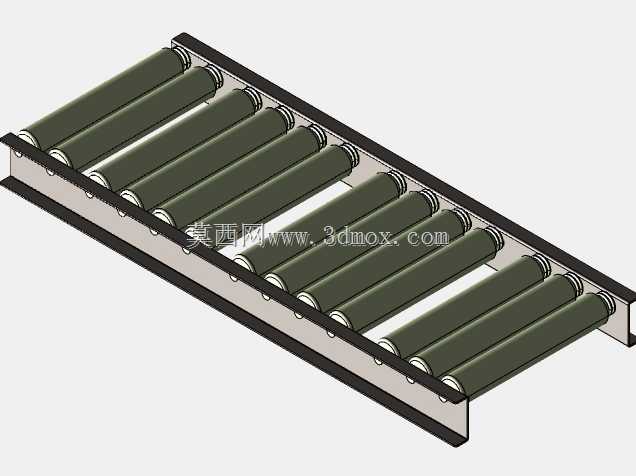

这款辊道式带式输送结构，主要面向轻工装配、电子零部件加工、小型包装件流转这类生产场景做工位间物料传递，在3C产品组装线、小型五金件分拣工段、食品外包装输送环节都能适配，用来衔接不同工序的作业点位，替代人工往复搬运，减少工序间的物料等待时间。设计时优先考虑了窄幅空间的安装适配性，整体框架采用折弯型钢拼焊结构，辊筒排布间距严格匹配常规小型工件的支撑需求，避免输送过程中工件卡滞、下坠，辊筒外径选用φ57规格，兼顾了转动惯量控制与承载能力，单段输送长度方向的安装边界控制在1060mm，幅宽方向尺寸为430mm，能直接嵌入现有小型生产线的空位，不需要对原有工位布局做大幅改动。辊筒节距设置为75mm，针对长度大于150mm的小型箱体、板状工件都能实现平稳支撑，不会出现工件倾斜滑落的问题，框架两侧的安装边预留了标准连接孔位，既可以单段独立使用，也能多段拼接延长输送距离，适配不同长度的生产线布局需求。设计过程中特意将驱动安装位做了模块化预留，不管是端部辊筒驱动还是中间皮带摩擦驱动都能兼容，用户可以根据自身的输送速度、负载需求选配对应的驱动组件，不需要对主体框架做二次加工。辊筒本身采用轻量化设计，转动阻力小，空载启动扭矩低，配套的皮带承托面平整，输送过程中不会出现皮带跑偏、剐蹭框架的问题，三个定位工位的挡停安装位直接在框架上做了一体化加工，用户加装工位挡停器、传感器的时候不需要额外焊接支架，直接用标准紧固件就能完成安装，大幅缩短现场安装调试的周期。框架表面做了防锈处理，适配车间常规的生产环境，日常维护只需要定期检查辊筒转动灵活性、皮带张紧度即可，没有复杂的维护点位，适合中小批量生产的车间做柔性化生产线搭建使用，也能作为独立的物料中转设备放在仓储出库点位，完成包装箱从货架区到打包区的短距离传递。
