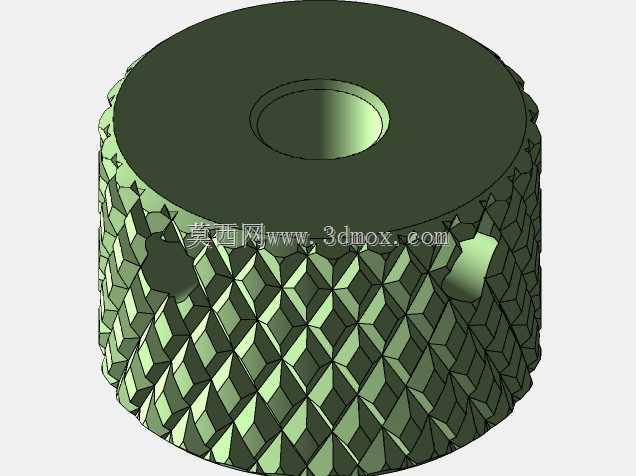

带菱形诺布滚花的止动锁紧螺母结构

这款带菱形滚花结构的止动螺母，在手动调节、频繁拆装的工装夹具、小型检测设备、电子仪器调节机构中应用十分广泛，区别于普通六角螺母需要借助扳手拧紧的操作逻辑，其外圆周的滚花结构完全适配徒手拧动的操作场景，操作人员无需额外工具即可快速完成锁紧、调节动作，在设备调试工位、实验室仪器调节端这类需要频繁微调锁紧位置的场景下，能大幅降低操作辅助时间，提升调试效率。从功能设计层面来看，螺母外圆的诺布滚花采用菱形凸起纹路，每一处凸起的棱边都经过圆角过渡处理，既保证徒手拧动时足够的静摩擦力，即使手上沾有少量切削液、润滑脂也不会出现打滑脱手的情况，又能避免尖锐棱边划伤操作人员手部，符合手动操作件的人机工程要求。螺母的内螺纹与中部通孔做了同轴度公差约束，安装时与配套螺柱配合不会出现偏载卡滞的问题，端面的止动结构可以在拧紧到位后与配套安装面的卡槽嵌合，承受一定的轴向防松力，避免设备运行过程中受振动影响出现螺母回松移位的问题，在小载荷、低转速的调节机构中可以省去额外的防松垫圈，简化装配结构。从设计思路上看，这款螺母的滚花参数没有采用通用标准滚花的大节距规格，而是针对手动操作的施力习惯调整了纹路密度，节距大小适配指腹按压时的接触面积，拧动时每一次转动的触感反馈清晰，操作人员可以通过触感判断拧紧力度，避免过度拧紧导致螺纹滑牙或是薄壁安装件变形。尺寸边界上，螺母的外圆直径、总高度、内孔直径与螺纹规格都做了明确的安装约束，外圆滚花区域的最大直径没有超出安装位的避让空间，总高度适配薄型安装面板的厚度要求，中部的通孔可以穿过对应直径的光轴或是螺柱，两端的倒角处理既可以在装配时快速导入螺纹，也能去除加工毛刺避免安装时刮伤配套零件表面。在实际选型应用中，这类滚花止动螺母常被用在自动化设备的行程调节挡块、工装夹具的快速锁紧位、光学检测设备的焦距调节机构、小型实验装置的位置固定端，相比普通滚花螺母增加的止动结构，能在不增加零件数量的前提下实现可靠的防松效果，尤其适合空间紧凑、无法额外加装防松结构的安装场景。建模过程中滚花特征的构建需要注意纹路的螺旋升角与实际加工时的滚花刀进给参数匹配，保证模型特征与实际加工出来的零件纹路走向一致，避免后续出工程图时出现工艺参数标注错误，同时滚花凸起的高度做了合理控制，既保证防滑效果，又不会因为凸起过高导致电镀、氧化等表面处理时出现积液残留的问题。
