设备防护安装支架钣金结构件

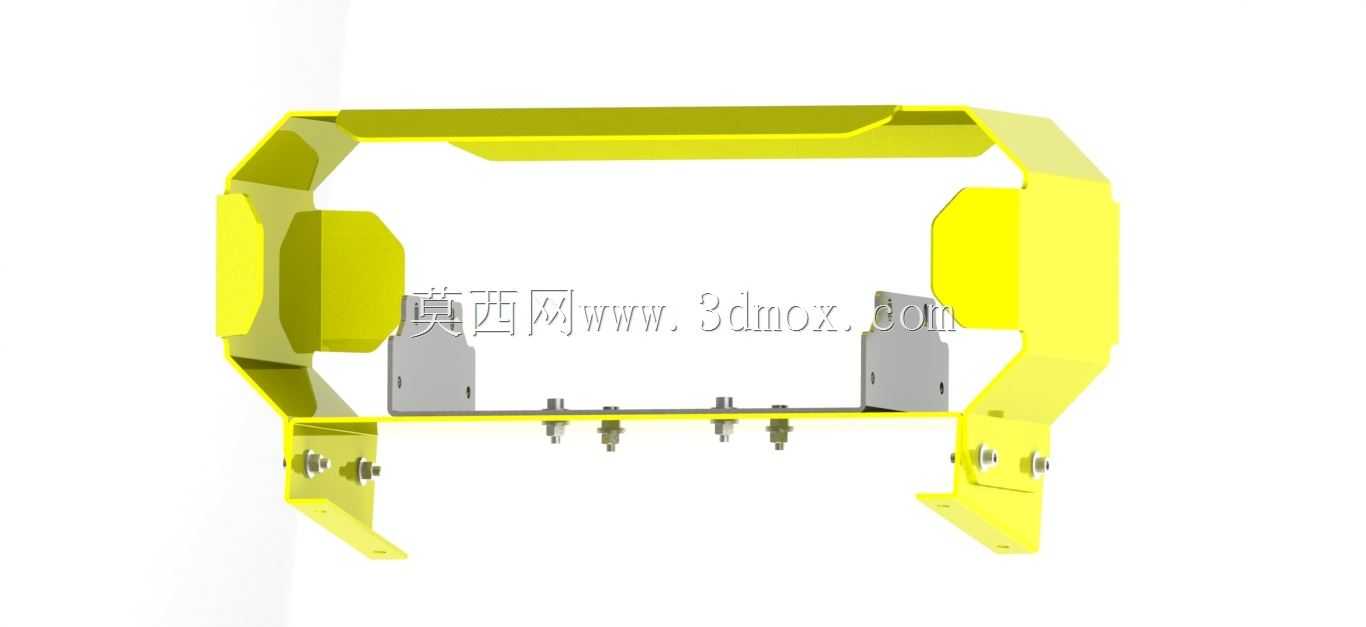

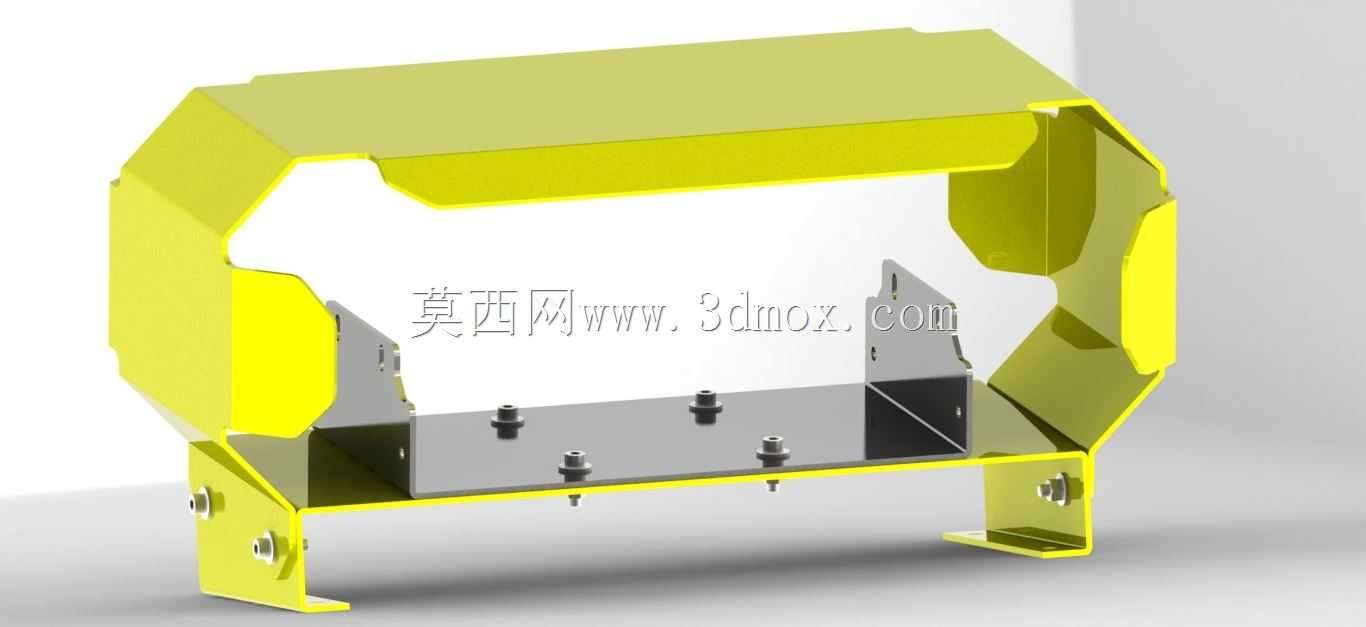

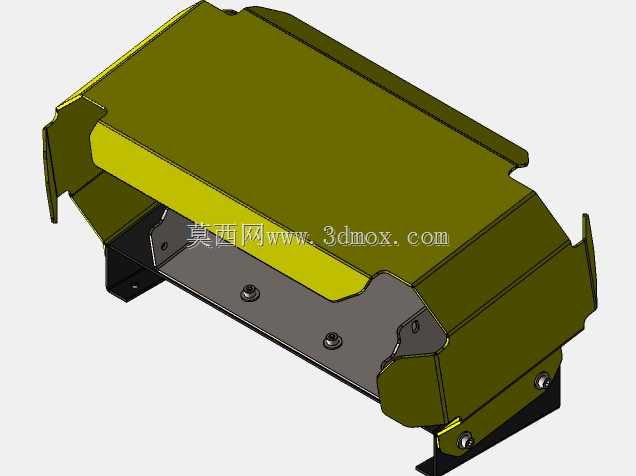

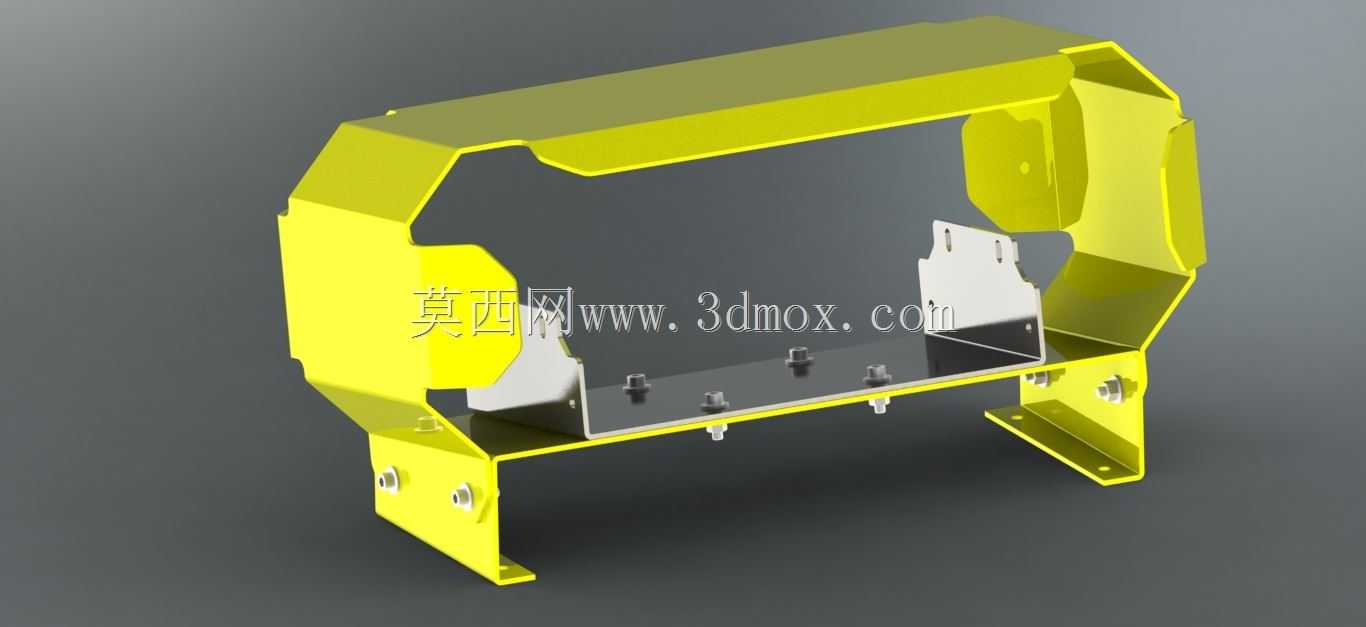

这款钣金结构件主要用于工业设备外围的功能部件安装与防护，常见于小型自动化检测设备、桌面型加工工位的功能模块承载场景，实际使用中既可以作为操作端部件的外围防护框架，避免作业过程中异物磕碰内部精密组件，也能为接线端子、调节旋钮、小型传感模块提供稳定的安装基准面。从结构设计来看，整体采用折弯一体成型的框架式布局，两侧对称的弯折立边做了圆弧过渡处理，既消除了钣金锐边的安全隐患，也提升了框架整体的抗扭刚度，避免长期受振动影响出现结构变形。底部预留的水平安装边设置了多组等距安装孔位，可适配不同安装基面的固定需求，孔位公差按照通用五金件的装配精度设计，能兼容M3-M5规格的标准紧固件，安装时无需额外扩孔或修配。框架中部的横向承载板做了下沉式折弯设计，既可以提升板面的平面度保持能力，也为底部接线预留了足够的走线空间，避免线缆被安装面挤压出现破损。两侧的内凹结构是专门为对接设备主体的定位凸台设计的，装配时可以直接卡入对应定位位，减少装配过程中的对位调整时间，降低现场安装的操作难度。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯边的内R角均匹配常规钣金折弯刀具的参数，无需定制特殊刀具即可完成加工，所有安装孔位均避开折弯变形区，避免冲孔后折弯出现孔位拉裂变形的问题。整体安装边界控制紧凑，框架外轮廓没有多余的外凸结构，可在狭小的设备安装空间内完成装配，不会与周边相邻的设备部件产生运动干涉。表面处理可根据实际使用场景选择喷塑或镀锌工艺，适配不同工况下的防腐蚀、耐磨需求，框架的承载能力经过结构校核，可稳定承载总重量不超过5kg的功能组件，满足常规小型工业设备的部件安装需求。
