精密塑料外壳注塑成型模具结构设计

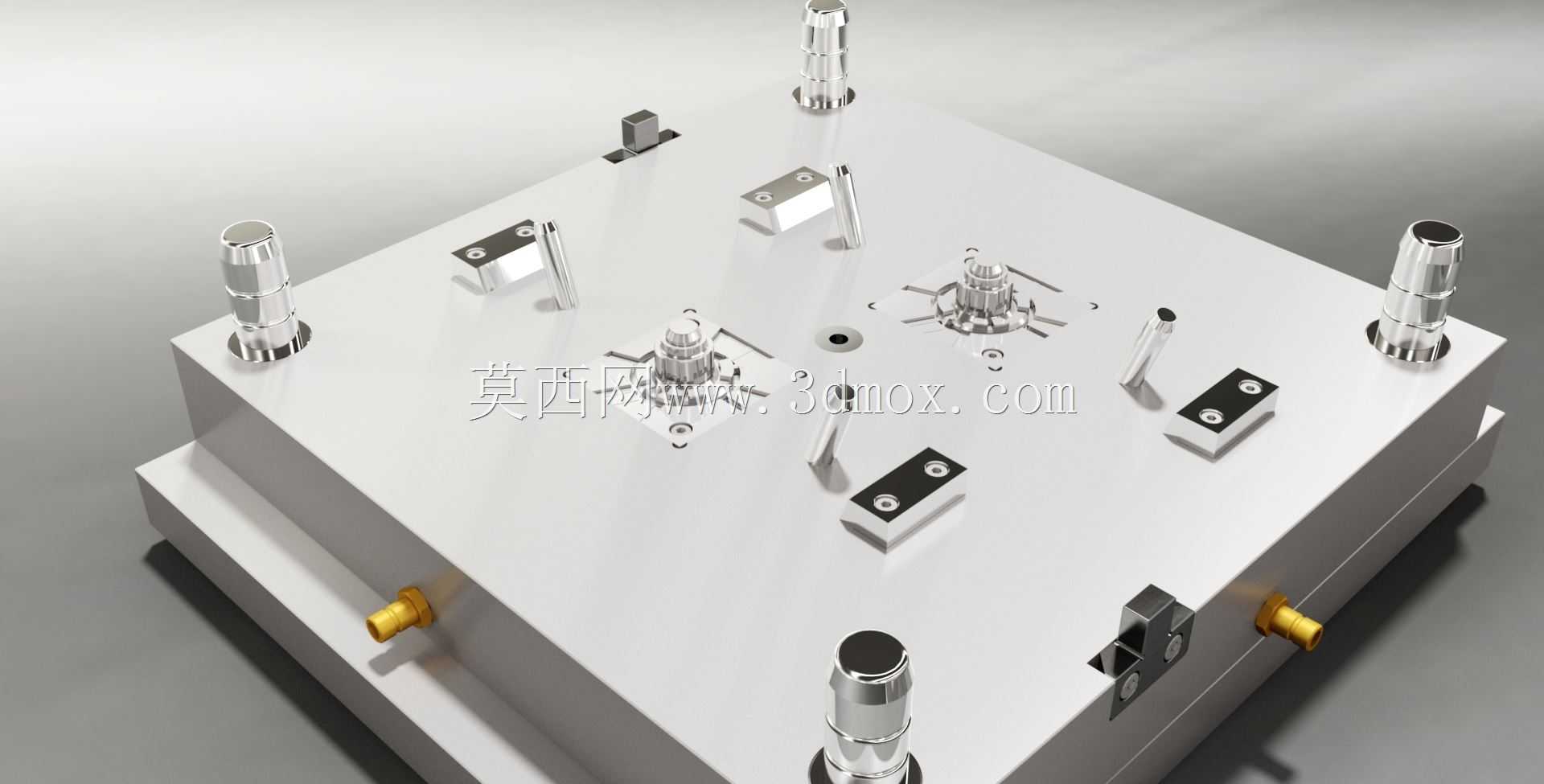

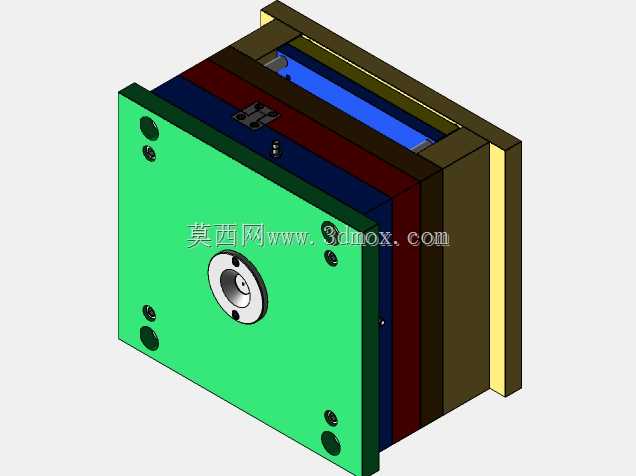

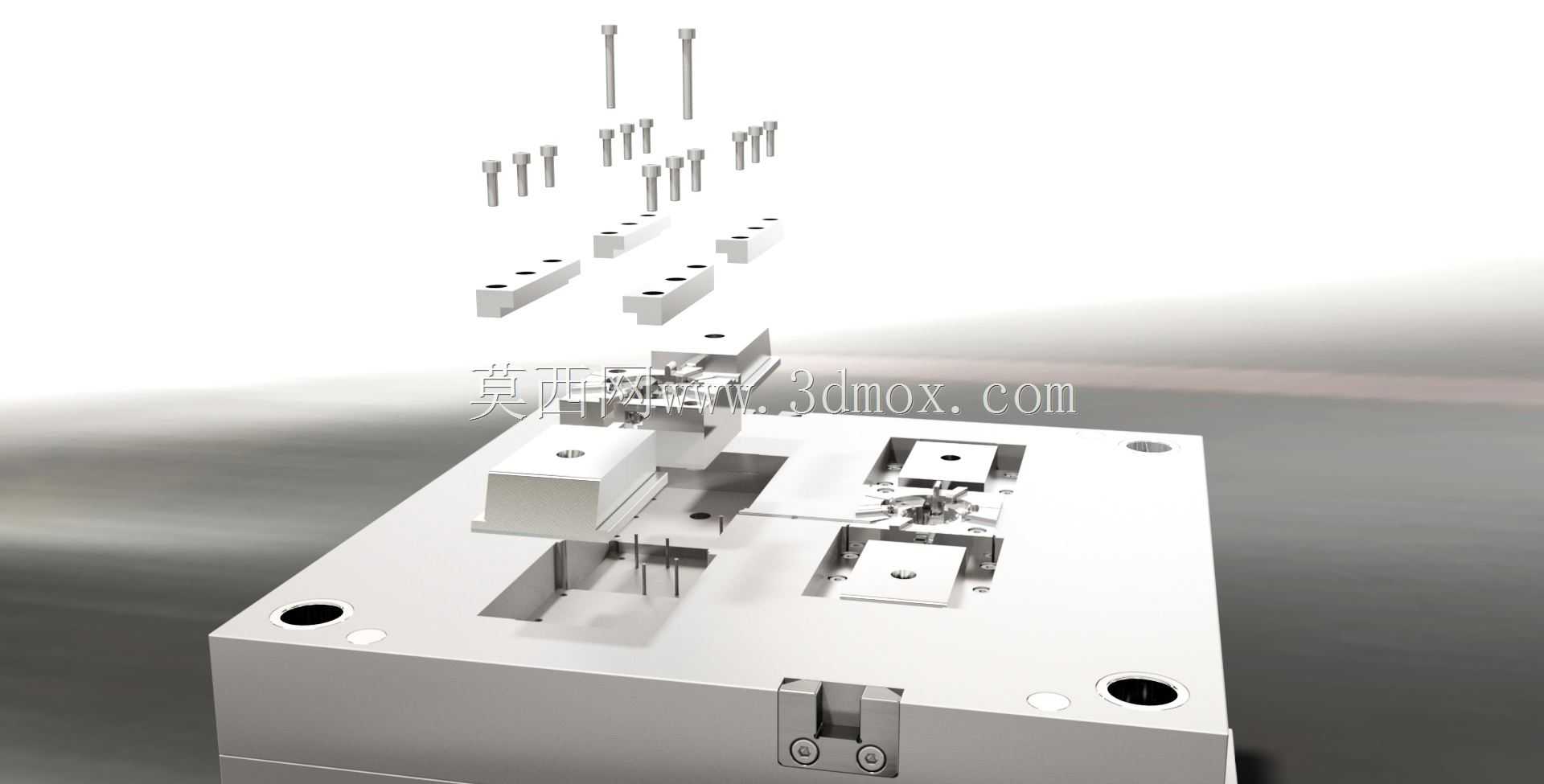

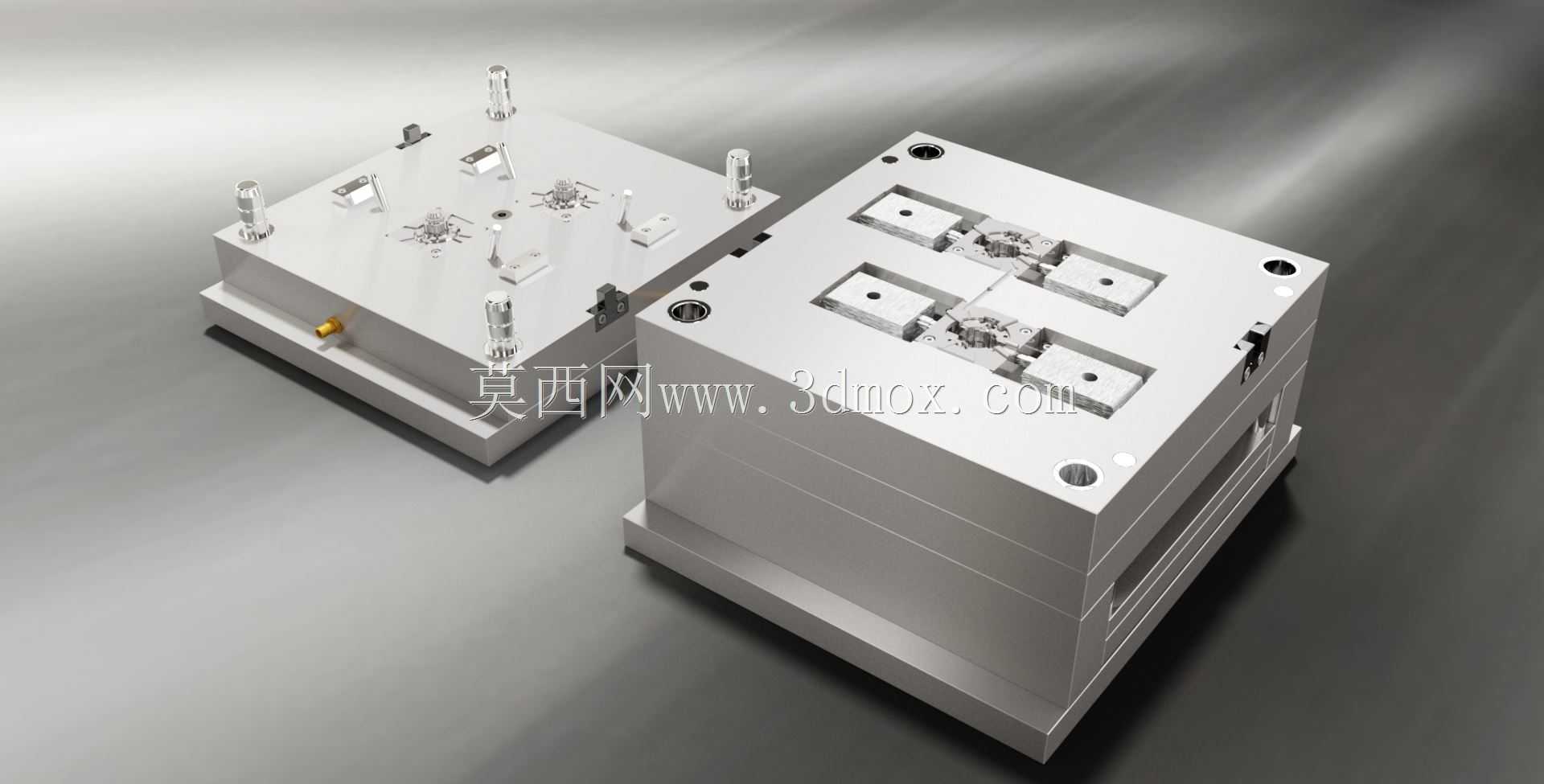

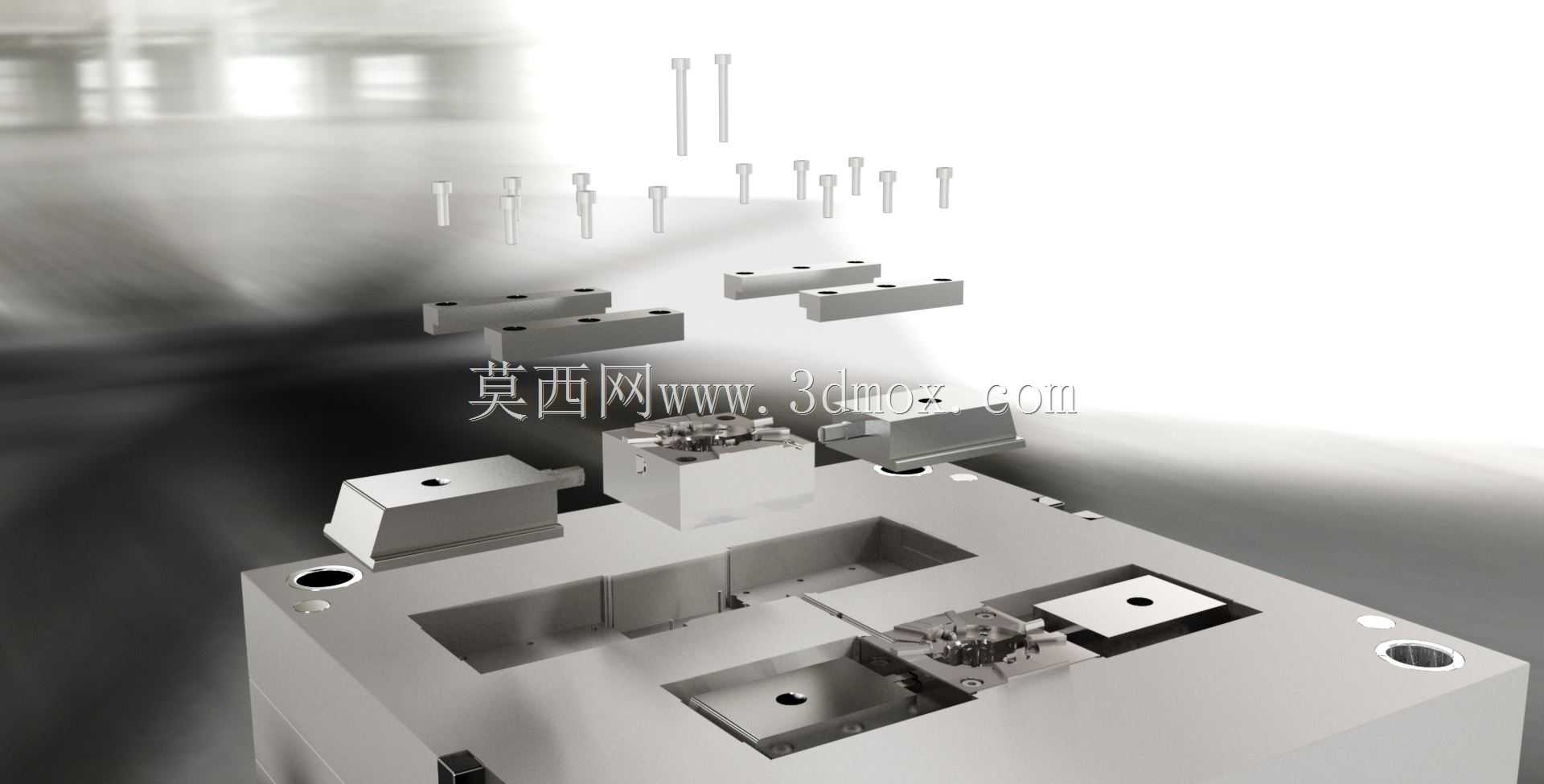

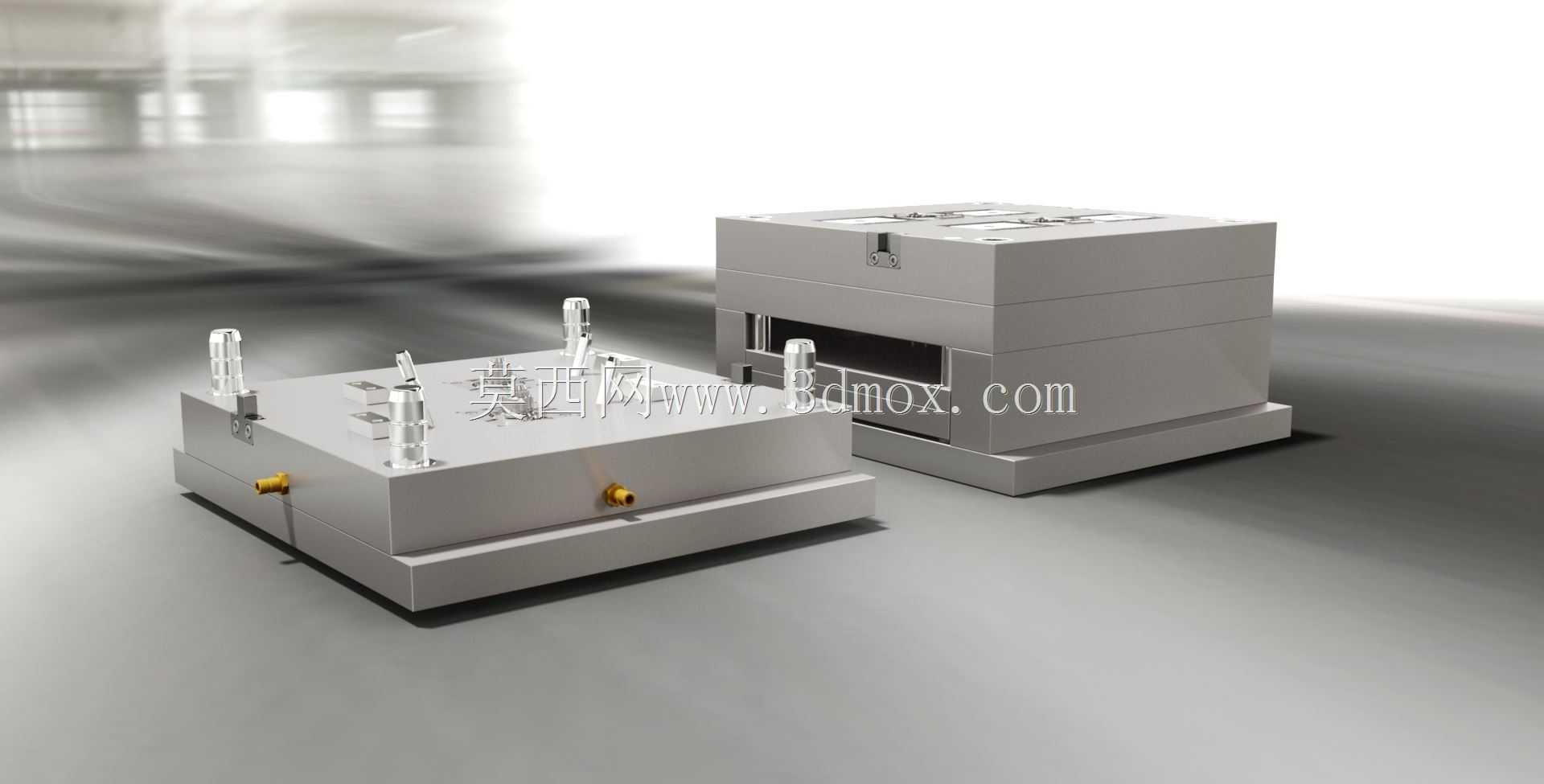

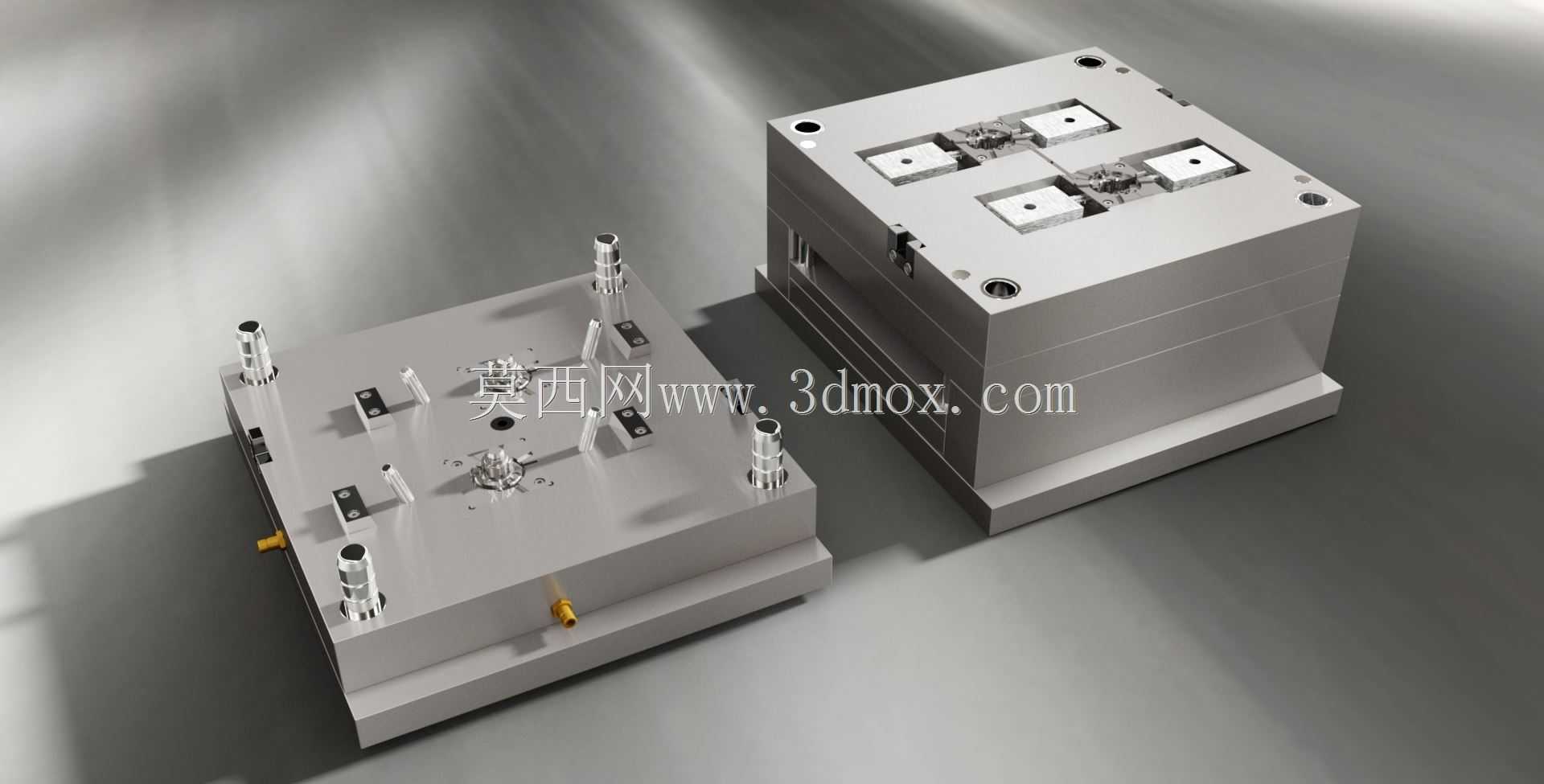

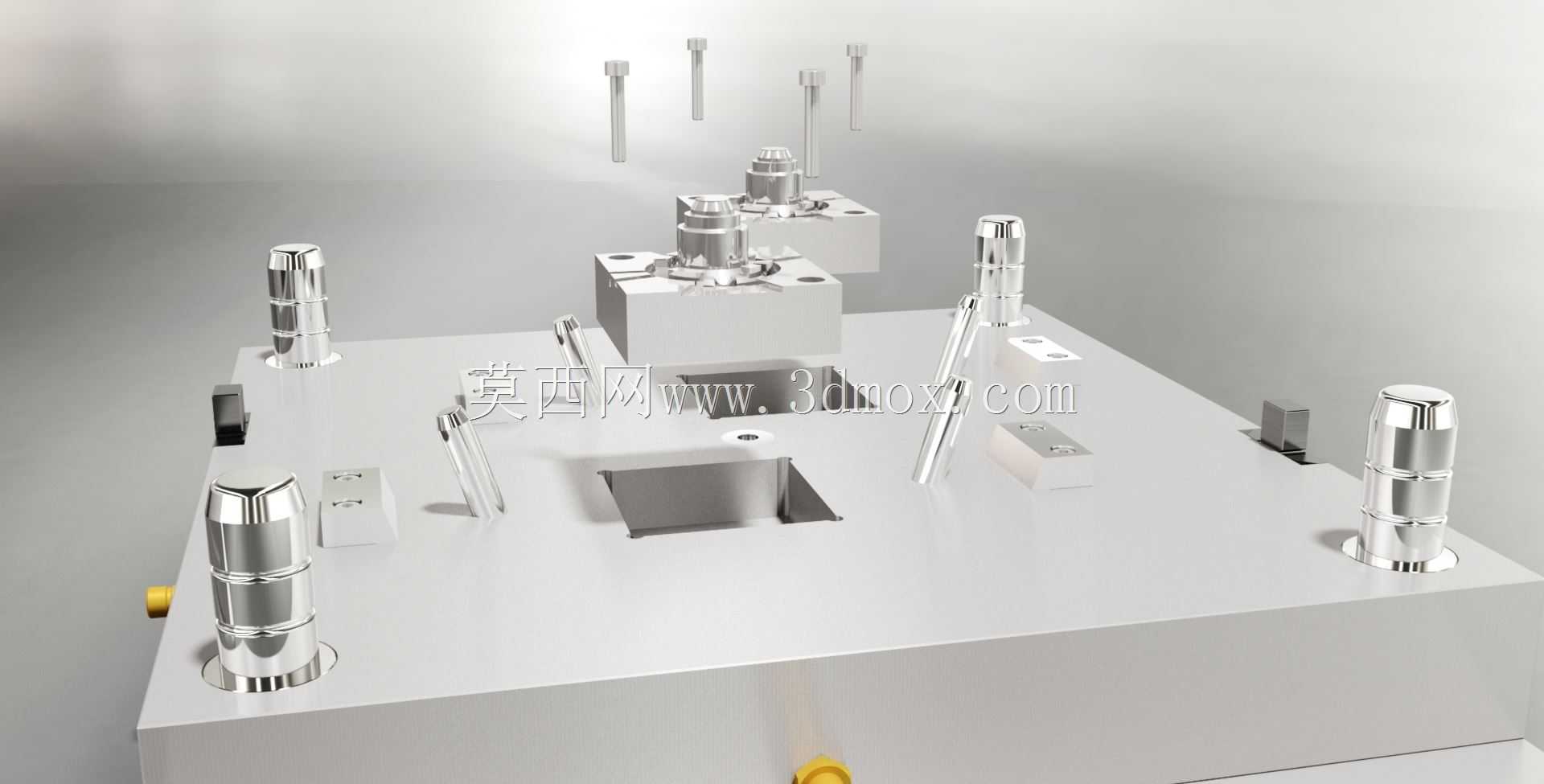

这套模具针对小型塑料外壳类零件的批量注塑生产设计，适配卧式注塑机的安装接口，模架采用标准龙记模架规格，上下模合模导向依靠四角的精密导柱导套完成，合模间隙控制在0.02mm以内，避免注塑过程中出现飞边、披锋等成型缺陷。模具采用一模两腔的型腔布局，进胶方式选用侧浇口，浇口位置设置在零件侧壁非外观面区域，后续去除浇口后不会在零件外观面留下明显痕迹，满足消费类塑料外壳的外观质量要求。冷却水路围绕型腔周边均匀排布，水路直径设计为8mm，进出水接头设置在模架侧面，适配常规注塑机的冷却水塔供水参数，冷却回路的总长度经过计算，确保型腔内各区域温度差控制在5℃以内，避免零件成型后出现翘曲、缩痕等变形问题。顶出机构采用顶针+推块组合的方式，针对外壳内部的卡扣、柱位等易粘模位置单独设置扁顶针，顶出行程预留15mm的安全余量，顶出过程中各顶针的同步误差不超过0.1mm，防止顶出时零件出现顶白、顶穿等不良。模具的排气槽开设在型腔末端的分型面上，排气槽深度控制在0.015mm，既能顺畅排出型腔内的空气，又不会出现溢料问题。这套模具可适配PP、ABS、PC等常用热塑性塑料的成型工艺，生产的塑料外壳可用于小型电子设备、仪器仪表的外罩部件，成型周期可控制在25秒以内，量产时的零件尺寸精度可达MT5级，满足常规消费电子、工业仪表类产品的外壳装配公差要求。在模具的安装适配性上，模架的定位圈尺寸、浇口套球面半径均匹配主流120吨级卧式注塑机的参数，上下模的安装孔位按照标准模架的孔距设计，上机安装时无需额外加工转接板，可直接装夹固定。模具的分型面经过贴合研磨，合模后分型面的接触面积达到90%以上，承受注塑压力时不会出现溢料跑胶的问题。针对外壳上的细小通孔结构，模具采用碰穿结构设计，碰穿面预留适当的合模预压量，长期生产过程中不会出现披锋，减少后续量产时的修模频次。
