参数化等距开孔长条钢筋构件

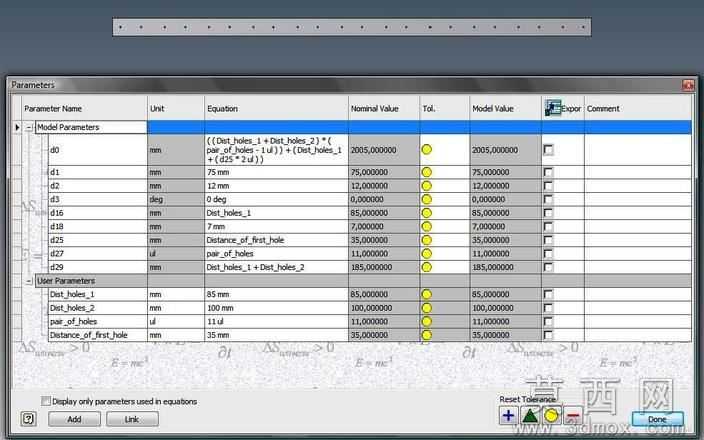

本参数钢筋构件采用Autodesk Inventor软件完成全参数化三维建模，整体为细长矩形截面长条型材结构，建模初期先确定基准坐标系，以构件长度方向为X轴、宽度方向为Y轴、厚度方向为Z轴搭建建模基准，首先绘制矩形截面草图，通过拉伸命令生成基础长条实体，拉伸过程中预留参数接口，将构件总长度、截面宽度、截面厚度均设置为可调整的全局参数，方便后续根据不同使用场景快速修改整体尺寸。开孔设计是本构件的核心部分，建模时以构件左端第一个孔作为基准孔，将孔直径、相邻孔间距、孔中心到构件侧边的距离全部设置为关联参数，通过线性阵列命令完成所有孔位的排布，阵列数量、阵列间距均与全局参数绑定，修改任意参数即可自动更新所有孔的位置与尺寸，无需重复绘制草图或调整阵列特征，大幅提升同类型构件的设计效率。材质配置上选用常用建筑结构钢材材质，在材质编辑器中调整金属粗糙度、反射率参数，还原热轧钢材的哑光金属质感，渲染阶段采用渐变灰色背景，搭配双光源布光方案，主光源从构件斜上方45度投射，勾勒出长条构件的轮廓与开孔的凹陷结构，辅助光源从侧方补光，弱化阴影区域的死黑问题，清晰展现构件的平直度与孔位的规整度。结构设计上，所有开孔均为垂直于构件平面的通孔，孔边缘做微小倒角处理，避免实际加工使用过程中出现应力集中导致的开裂问题，构件两端做微小倒圆角处理，去除锐边提升使用安全性。设计思路围绕参数化复用展开，针对不同工程场景下对钢筋长度、孔距、孔径的差异化需求，通过参数驱动即可快速生成对应规格的构件模型，无需从零开始建模，可直接用于后续的装配模拟、工程图导出或加工编程，适配建筑施工、设备机架搭建、五金连接件定制等多种场景的使用需求，模型结构规整，特征树逻辑清晰，参数命名规范，便于后续设计人员修改调整。
