小池氏工业液位检测装置结构设计

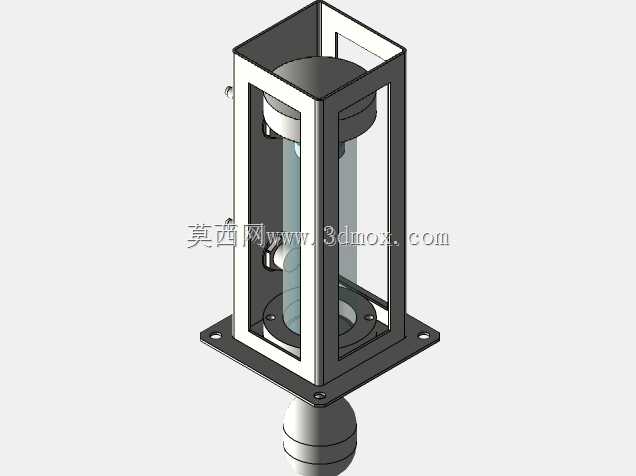

这类液位检测装置常配套在密闭储液罐体、液压站油箱、化工介质存储槽的侧壁安装位，用来实时反馈容器内部的液位高度，避免出现介质抽空、溢罐这类生产故障，在液压系统、流体输送生产线、小型化工反应配套储液单元里都有很广的适配场景。从结构设计逻辑来看，外部采用方形框架式防护结构，四根立柱搭配上下安装法兰板，把内部的透明观测筒完全围在防护空间内，既可以避免现场安装、运维过程中磕碰损坏透明观测部件，也能给内部的液位感应组件提供稳定的安装基准，不会因为外部管路振动导致检测基准偏移。底部的球形感应端直接伸入储液容器内部，通过浮球联动或者压力感应的方式传递液位变化信号，中部的透明筒体既可以作为现场目视观测的窗口，也能容纳内部的传动、导向结构，让运维人员不用拆检设备就能直观判断当前液位状态，也能快速排查内部组件是否卡滞。安装边界上，底部法兰采用四角开孔的固定方式，孔位间距匹配常规工业储液设备的侧壁预留安装口，安装时只需要在罐体侧壁开好对应尺寸的安装孔，加密封垫后用螺栓锁紧法兰即可，不需要额外做复杂的支架焊接，适配性很强。设计过程中特意把观测筒的有效观测高度做了冗余设计，覆盖常规储液容器的低液位报警到高液位预警的全区间，外部框架的立柱做了等距排布，既保证防护强度，也不会遮挡观测视线，框架边角都做了倒角处理，避免安装运维过程中划伤操作人员。实际使用时，这类装置不需要额外供电就能实现目视液位观测，配套感应组件后也能输出电信号接入设备的控制系统，实现低液位停泵、高液位切断进料的自动联锁，不管是老旧设备的液位监测改造，还是新设备的配套选型都很适用。结构上所有金属部件都做了防腐处理，适配普通液压油、水基介质、弱腐蚀性化工介质的使用场景，透明筒体采用耐冲击的透明工业材质，长期接触介质也不会出现发花、模糊的问题，减少日常维护的清理频次。
