三菱GT2105-Q_A工业显示操作终端结构设计

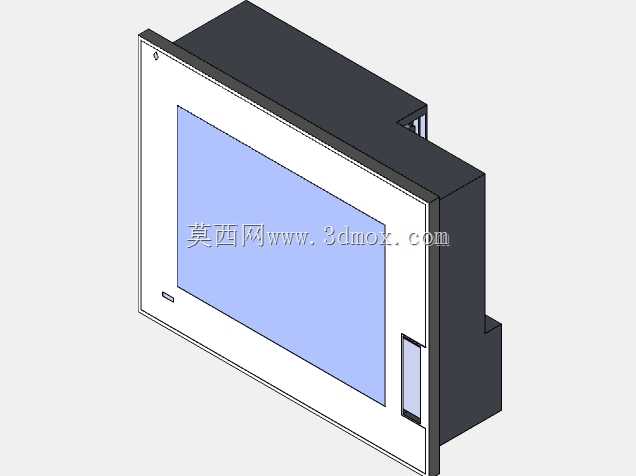

　　在工厂自动化产线的电控系统搭建中，这类嵌入式显示操作终端是连接操作人员与底层控制单元的核心交互载体，常见于小型单机设备、分布式IO控制站、配套辅机的操控面板位置，替代传统的按钮指示灯组合，用可视化界面完成参数设置、状态监控、故障报警提示等功能，大幅缩减面板上的分立元件数量，简化柜体内部接线逻辑。从结构设计角度看，该终端采用前框嵌入柜体安装的形式，前侧边框预留了密封压边结构，安装时配合橡胶密封条可以满足电控柜面板的IP防护要求，避免车间内的粉尘、切削液飞溅进入柜体内部；后侧主体为薄壁壳体结构，内部预留了主控板、触控屏模组、通讯接口板的安装定位柱，所有卡扣与螺柱位置都对应内部元器件的安装孔位，装配时无需额外调整定位，

　　能有效减少组装工序的耗时。外形尺寸上，该型号属于5寸级别的小型显示终端，面板开孔尺寸适配行业通用的小型HMI安装规范，替换同规格老型号产品时无需重新加工柜体开孔，能直接完成替换升级，降低设备改造的加工成本。前侧屏幕区域采用略低于边框的下沉式设计，能避免现场操作时硬物直接磕碰屏幕表面，侧边预留的凹槽结构用于安装卡扣件，从柜体后侧卡紧即可完成固定，不需要额外的安装支架，单人就能完成现场拆装维护。壳体后侧的接口区域做了下沉式的避让空间，通讯线、电源线插接后不会突出壳体过多，能适配柜内深度较浅的小型壁挂式电控箱，不会出现线缆挤压导致的接触不良问题。设计过程中充分考虑了工业现场的使用环境，壳体材质选用耐工业油污的工程塑料，表面做哑光处理，

　　避免车间照明光线反射影响屏幕读取效果，前侧边框的圆角过渡处理既可以减少安装时的边角磕碰风险，也能让面板整体视觉效果更简洁规整。在实际设备选型应用中，这类小型显示终端多用于对安装空间有严格限制的场合，比如小型台式加工设备、输送线的分控站点、配套的温控单元、检测设备的操作端，既可以独立完成单台设备的参数设置与状态显示，也可以通过通讯接口接入整线的控制系统，将站点数据上传到上位机系统，同时接收上位机下发的控制参数。建模过程中对安装卡扣的弹性变形量、密封胶条的压缩量都做了对应结构还原，能直接用于电控柜的面板开孔干涉检查、安装模拟验证，避免设计阶段出现开孔尺寸不匹配、安装后与柜内其他元件干涉的问题，缩短电控系统的设计迭代周期。
