P1-25型EA/SVB主电源隔离开关结构

　　在工业电气控制回路的设计环节，主电源开关是整套设备配电输入端的核心安全部件，承担着设备检修、紧急状态下切断总进线电源的关键作用，这款P1-25/EA/SVB规格的主电源开关，常被应用在小型机床、自动化单机设备、生产线旁控制箱、低压成套配电柜的进线端，作为一级电源隔断器件使用，能够在设备维护、故障排查时提供明确的电源断开点，避免带电作业引发的安全风险，同时也可在设备出现过载、短路等异常工况的初期，配合后端保护器件完成电源分断操作。

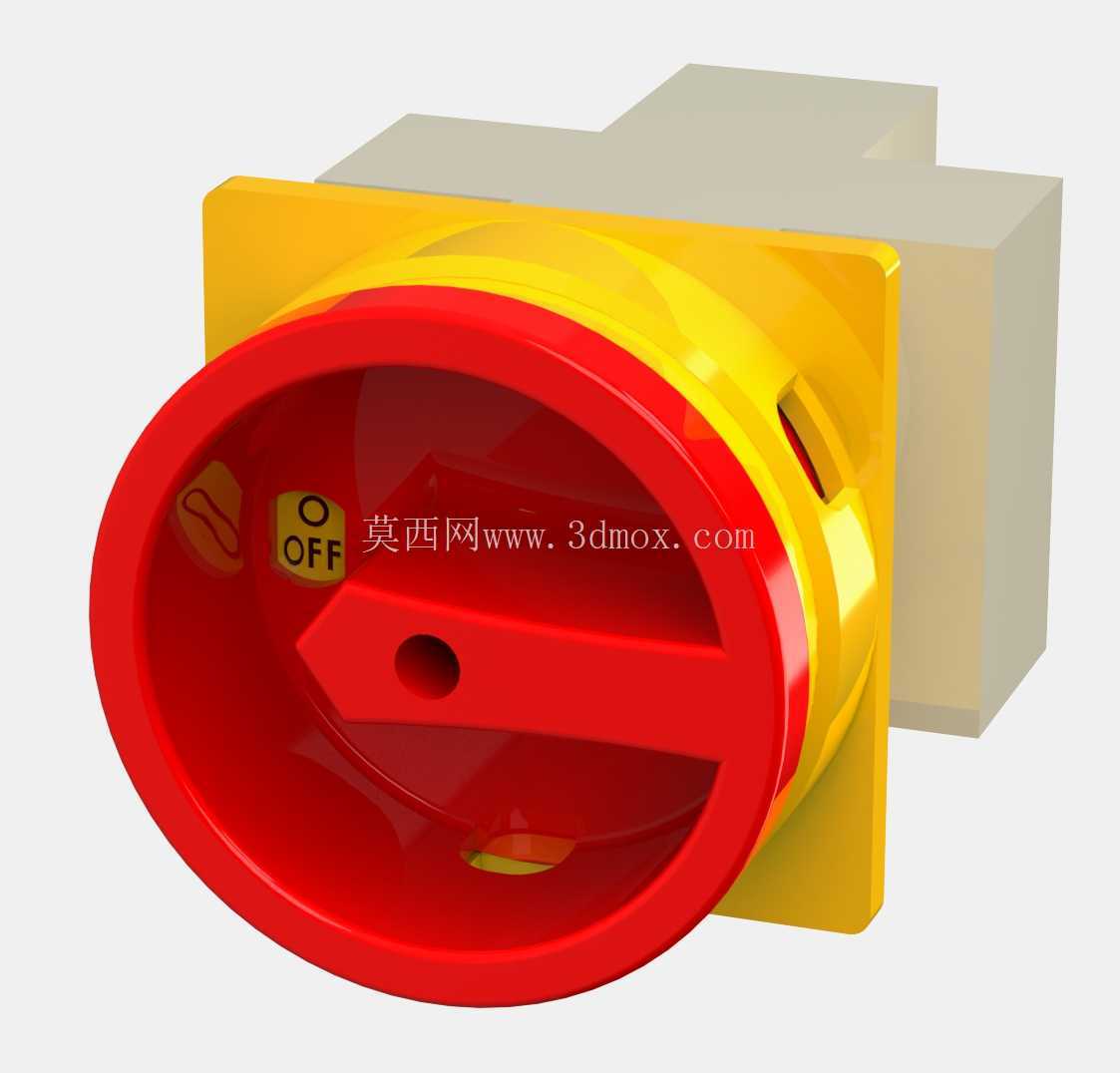

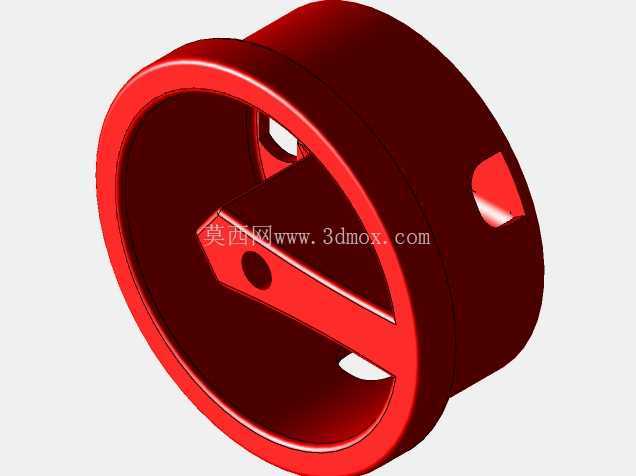

　　从结构设计来看，这款开关采用面板嵌入式安装结构，前端的操作端为醒目的红黄色配色，红色旋转操作手柄直径较大，表面做了内凹的握持结构设计，手柄上标注有清晰的OFF分断位置标识，操作人员无需额外查看状态指示，通过手柄的朝向就能快速判断开关的通断状态，这种高对比度的配色方案符合低压电气设备的安全色标规范，在车间复杂的光线环境下也能快速识别开关位置，紧急情况下操作人员可以快速完成分断操作。手柄与内部触头机构采用直连式传动设计，操作力矩经过匹配优化，分合闸过程手感清晰，不会出现卡滞或者虚位的情况，同时操作端的防护结构可以避免日常作业中的灰尘、切削液飞溅进入开关内部，适配车间多粉尘、少量油污的使用环境。

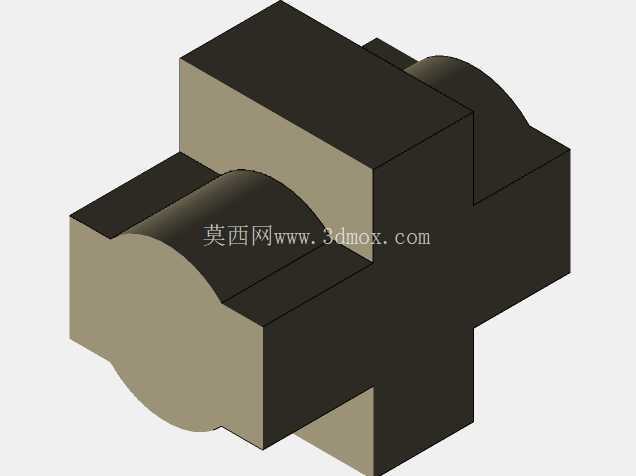

　　开关的安装面板为方形法兰结构，安装时仅需在柜体面板上开出对应尺寸的方孔，将开关本体从面板前侧推入，通过后侧的卡扣或者紧固件完成固定，不需要复杂的安装工装，单人即可完成装配作业，这种安装方式可以保证开关操作面与柜体面板齐平，不会突出过多占用操作空间，同时面板与柜体之间可以加装密封胶条，提升控制柜整体的防护等级。开关的本体部分为绝缘阻燃材质的基座，内部集成了三相静触头与动触头组件，触头采用银合金材质，具备良好的导电性与抗电弧烧蚀能力，在25A额定电流的长期工作状态下，触头温升能够控制在标准允许的范围内，不会出现过热氧化的问题，保证长期通电的可靠性。

　　在实际选型应用中，这款开关的安装边界需要重点匹配柜体的面板厚度与内部安装深度，开关后侧的接线端距离面板的深度尺寸较小，适合在深度空间有限的小型控制箱内使用，接线端采用螺钉压紧式接线结构，可适配对应线径的多股铜芯导线，接线时不需要额外压接接线端子，直接将剥好的导线插入接线端子拧紧螺钉即可完成接线，能够提升现场装配的效率。开关的触头机构具备速通速断特性，分合闸过程中动触头的运动速度与操作手柄的速度无关，能够快速拉断电弧，避免电弧长时间灼烧触头导致接触不良，同时也能有效降低分断过程中的电弧外溢风险，提升操作安全性。

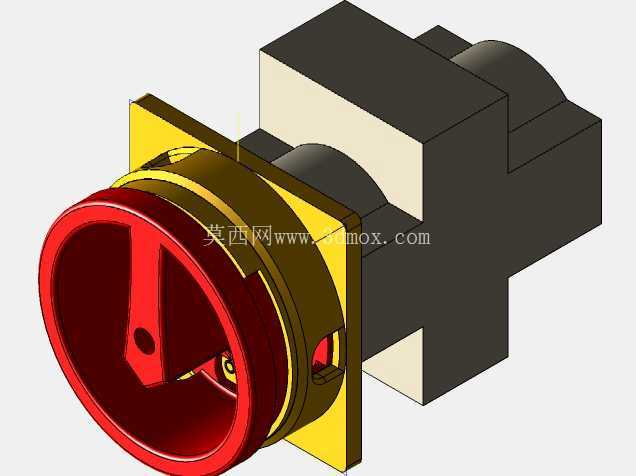

　　从三维建模的角度来看，这款开关的模型还原了实际产品的所有装配细节，包括前端操作手柄的曲面造型、面板安装的卡扣结构、后侧基座的接线端子位置、各部件之间的装配间隙都与实物保持一致，结构设计人员在进行控制柜三维布局时，可以直接调用该模型完成面板开孔定位、内部空间避让检查、操作距离校核等工作，不需要自行测绘建模，能够大幅缩短电气柜的设计周期。建模过程中对开关的操作手柄旋转行程也做了对应约束，可以模拟开关分合闸状态下的手柄位置，检查在不同状态下手柄与柜内其他部件、柜门结构是否存在干涉，保证设计完成的柜体在实际装配后不会出现操作卡滞的问题。

　　在设备日常使用场景中，这类主电源开关通常需要搭配锁具附件使用，在设备检修时可以将开关锁定在分断位置，避免其他人员误合闸送电，这款开关的手柄结构预留了锁孔位置，可以直接挂装标准安全挂锁，满足工业现场的上锁挂牌安全管理要求。开关的操作端没有突出的尖锐棱角，即使在人员频繁走动的设备旁安装，也不会造成磕碰伤害，细节设计充分考虑了车间现场的使用安全。
