低碳钢通风管道快装抱箍夹结构

　　在通风除尘、工业废气输送、车间排风系统的管路布设场景中，管道连接的密封性与装拆效率直接影响整套管网的运维成本与施工进度，这类快装式抱箍夹正是针对薄壁低碳钢通风管道的对接需求开发的连接件。日常现场施工中，常遇到2.0到3.0mm壁厚的低碳钢风管对接作业，传统法兰连接需要在管端焊接法兰盘、逐一拧紧紧固螺栓，不仅焊接工序会带来管端变形风险，后期管路拆改时也需要逐个拆卸多组螺栓，作业效率极低，而这类两半式抱箍夹可以直接卡在预加工有凸边的管端对接处，无需对管端做焊接处理，大幅降低现场施工的工序复杂度。

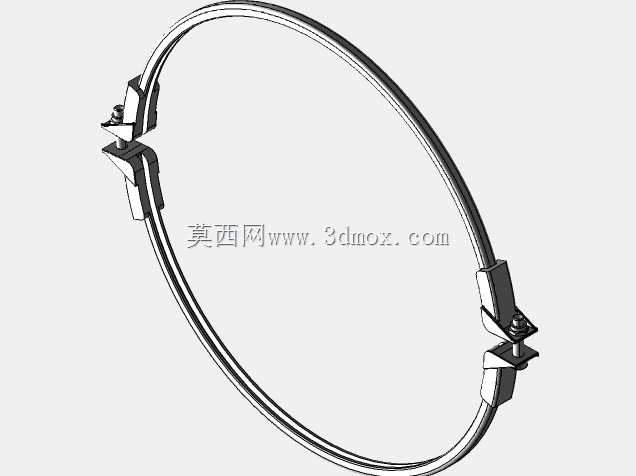

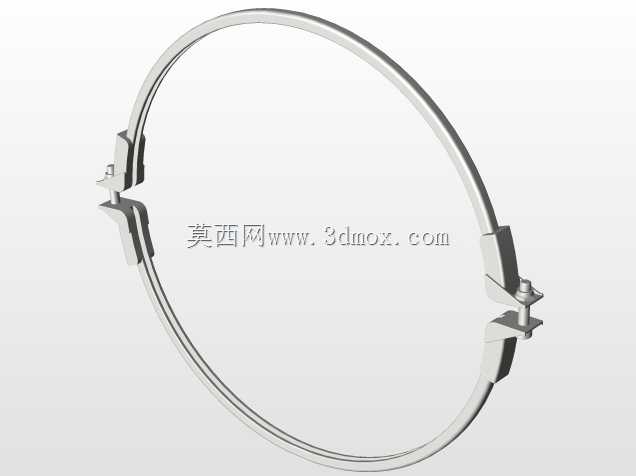

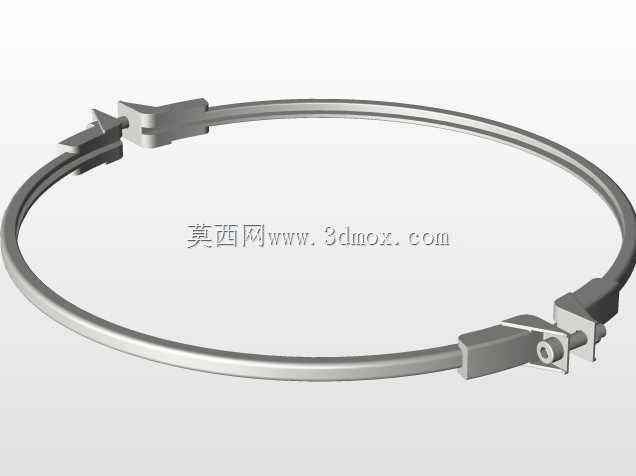

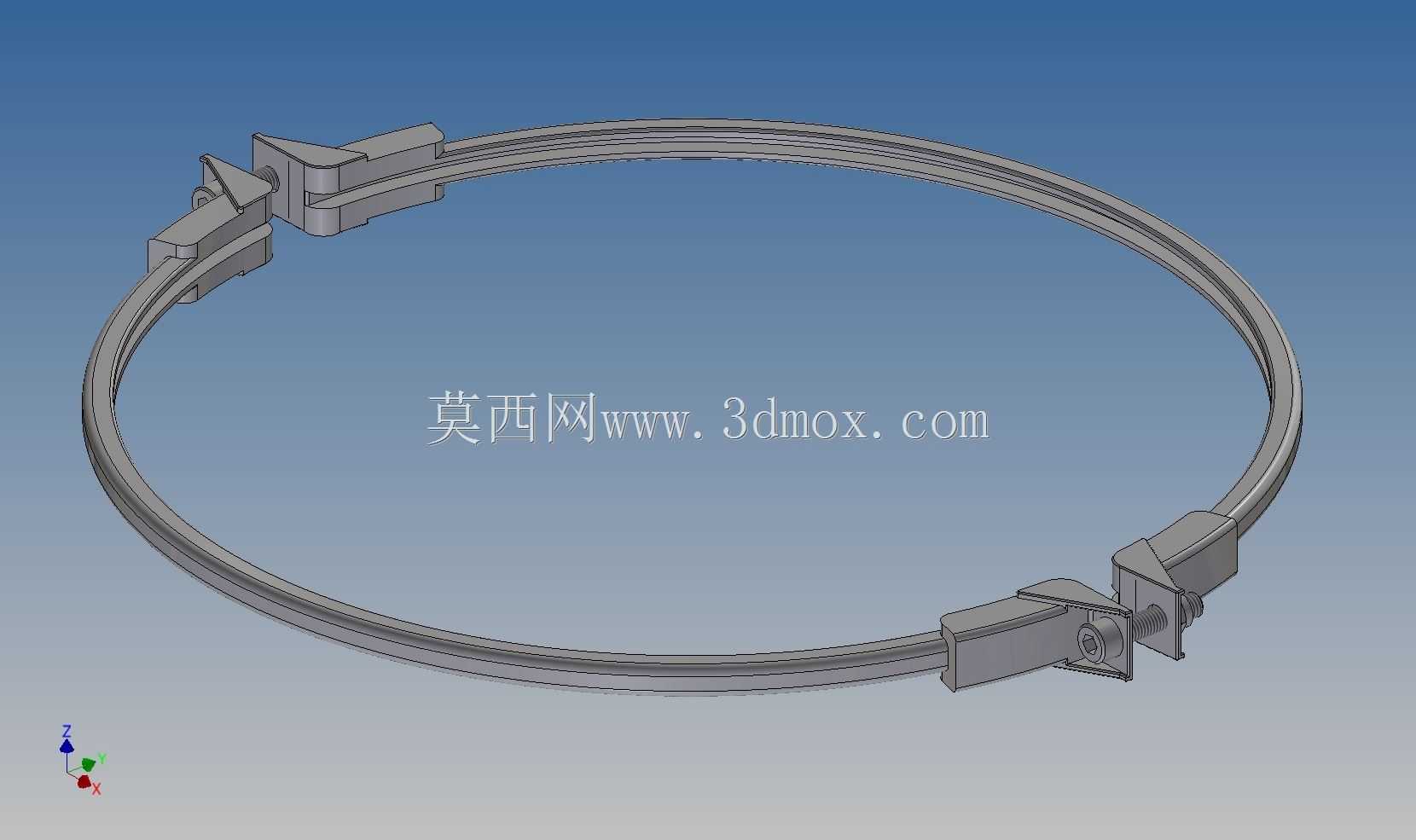

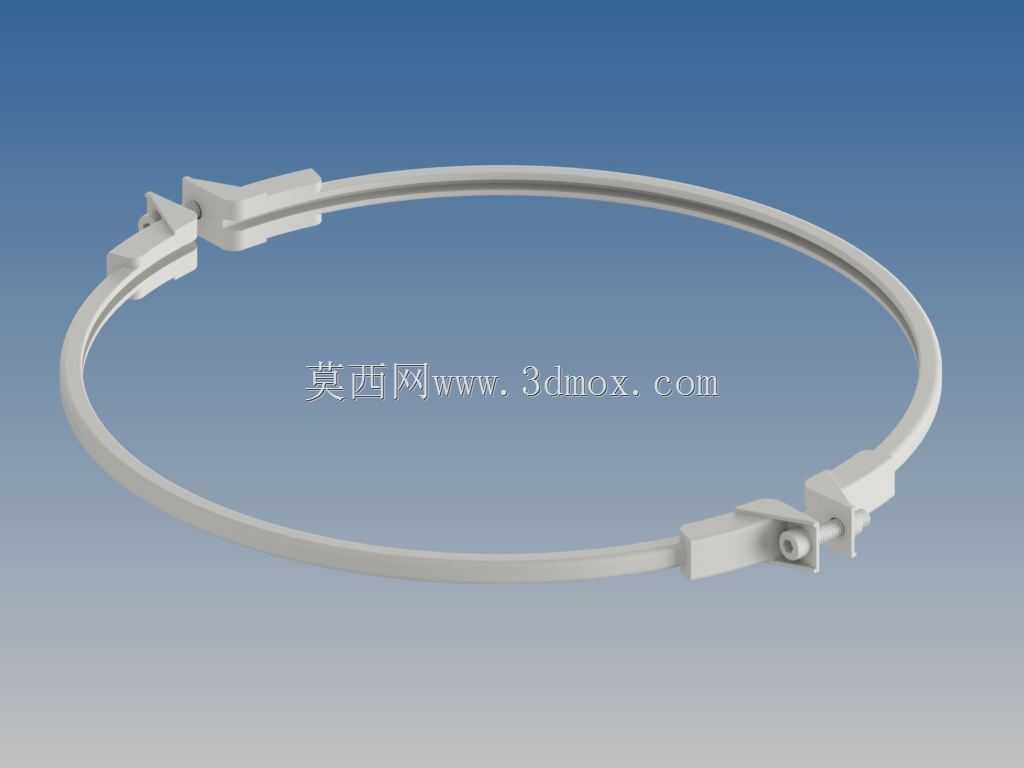

　　从结构设计逻辑来看，整套夹体采用对称两半的环形结构，其中一端设置铰接结构，安装时可以先将抱箍张开套在两根管道的对接凸缘外侧，扣合后通过另一端的螺栓螺母组件收紧，即可将两根管道的对接边牢牢压合，配合配套的橡胶密封圈就能实现管路的密封连接，模型中未包含的橡胶密封圈，是直接卡装在抱箍内侧的密封槽位，抱箍收紧时密封圈被均匀压在两管端的对接缝处，避免通风管路出现漏风问题。夹体的弯折弧度完全匹配350mm公称直径的风管外轮廓，安装后夹体内壁与管端凸边完全贴合，不会出现局部应力集中导致的夹体变形或者管端压损问题。

　　设计过程中需要重点把控几个安装边界尺寸：首先是抱箍的开合角度，铰接端的转动间隙需要保证抱箍张开时能顺利从管道侧面套入，不需要从管道端部穿装，适配已固定管路的维修更换场景；其次是紧固端的螺栓行程，要保证抱箍在未收紧状态下有足够的间隙跨过管端凸边，收紧后又能提供足够的压紧力，抵消通风管路内的风压对连接部位的推力；夹体本身的板材厚度经过受力校核，在螺栓达到额定拧紧力矩时，夹体环形段不会出现塑性变形，保证长期使用下的夹紧力不衰减。

　　实际应用中，这类抱箍夹广泛应用于车间除尘系统的支管与主管连接、废气处理设备的进出口管路对接、暖通空调的通风管网布设场景，相比传统法兰连接，整套连接方案不需要在管端焊接法兰，省去了焊接后的防锈处理工序，同时装拆速度比法兰连接快60%以上，后期管路清洗、设备检修时的拆改作业效率提升明显。夹体上的定位凸边结构，安装时可以直接卡在管端凸缘的后侧，避免抱箍在管路振动时出现轴向滑移，保证连接位置的稳定性，即使管路内存在脉冲风压，连接部位也不会出现松脱漏风的问题。

　　建模过程中，铰接部位的销轴配合间隙、螺栓与夹体安装孔的间隙都按照实际装配公差做了预留，避免虚拟装配时出现干涉问题，夹体的弯折圆角也完全匹配冲压加工的工艺要求，不会出现设计结构无法通过冲压工艺成型的问题，所有棱角位置都做了工艺倒角，避免安装作业时划伤施工人员。针对通风管路常见的户外使用场景，夹体成型后可做镀锌防锈处理，适配潮湿、多粉尘的工业车间环境，长期使用不会出现锈蚀卡死的问题，后期拆改时螺栓组件仍可顺利拧动，降低运维更换的难度。
