直列四缸四冲程内燃机结构展示

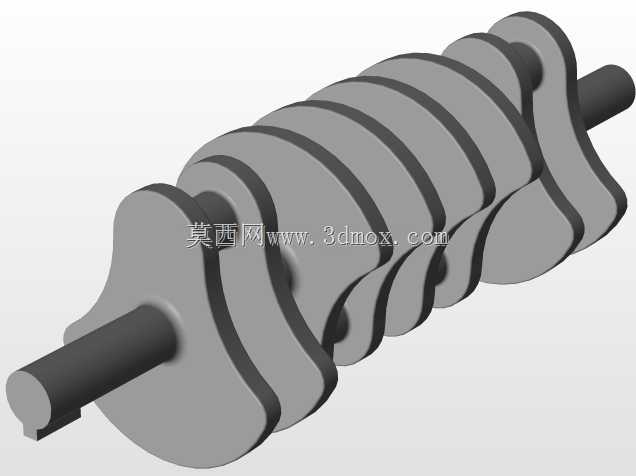

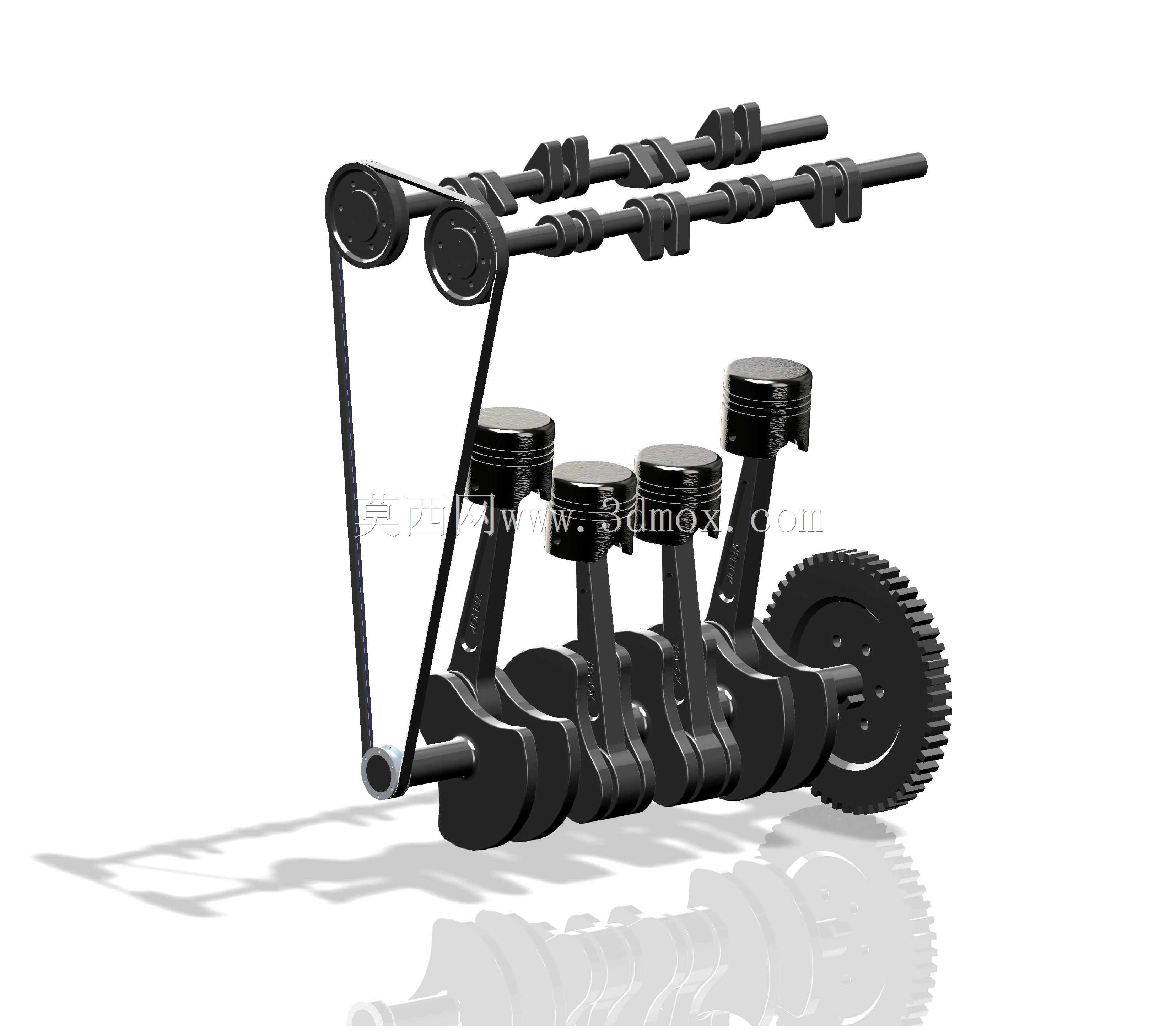

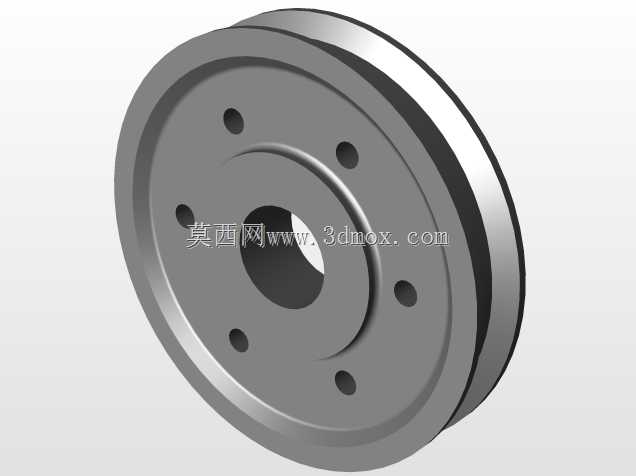

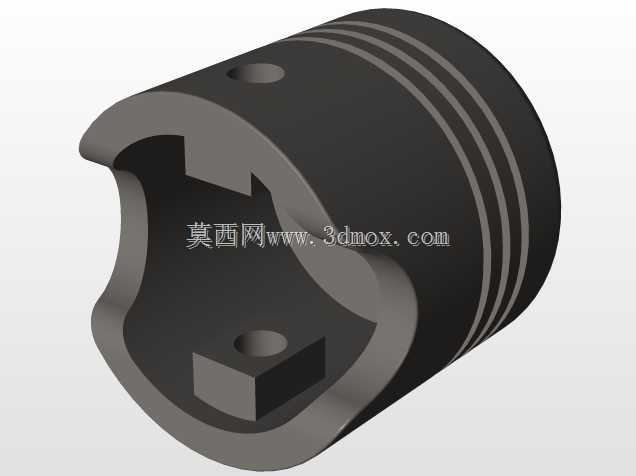

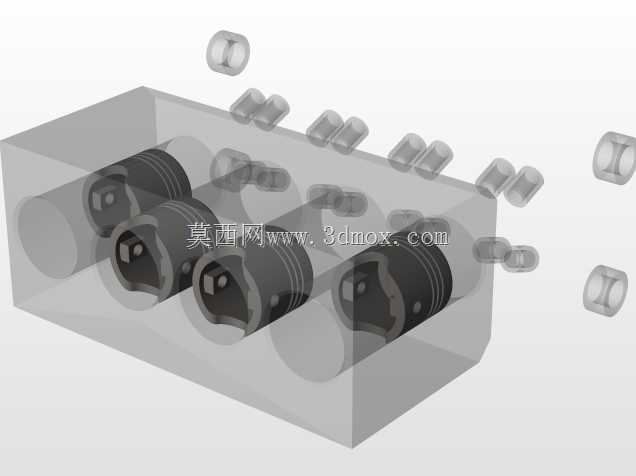

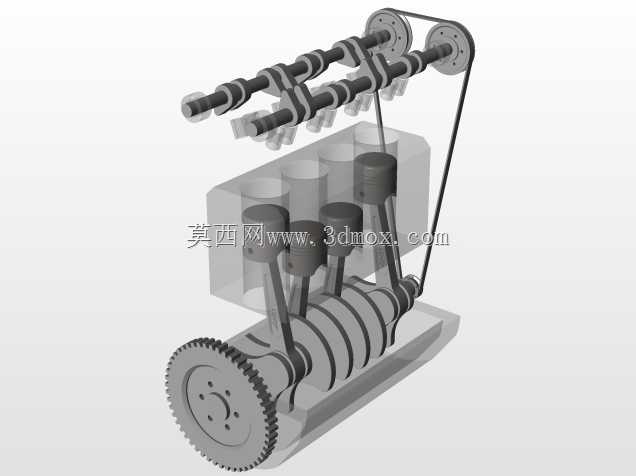

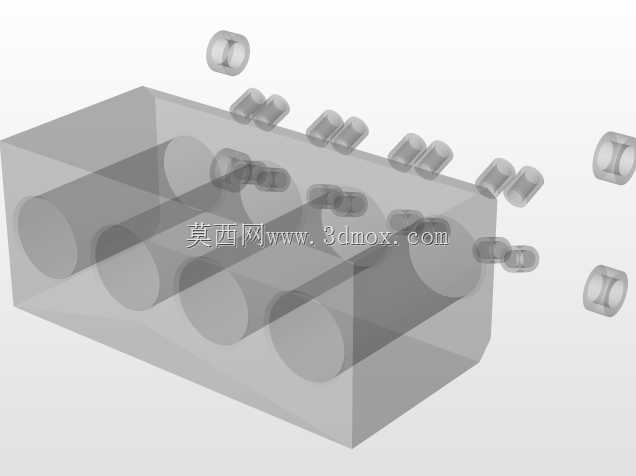

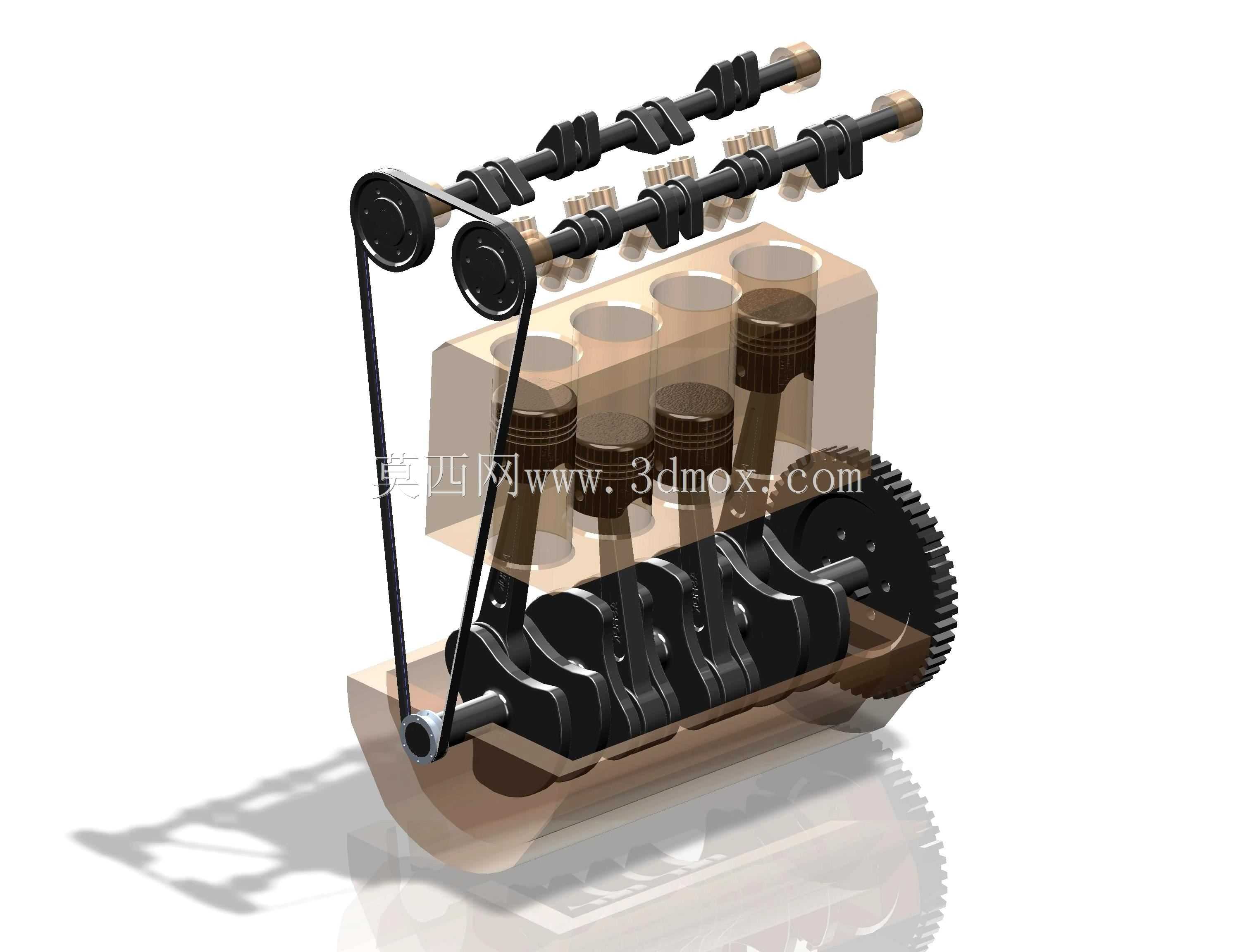

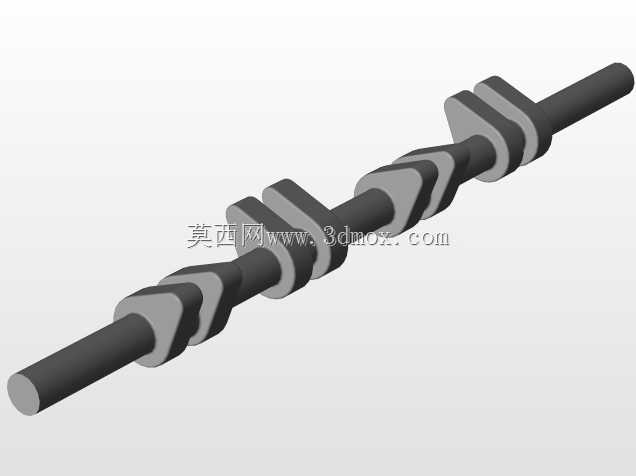

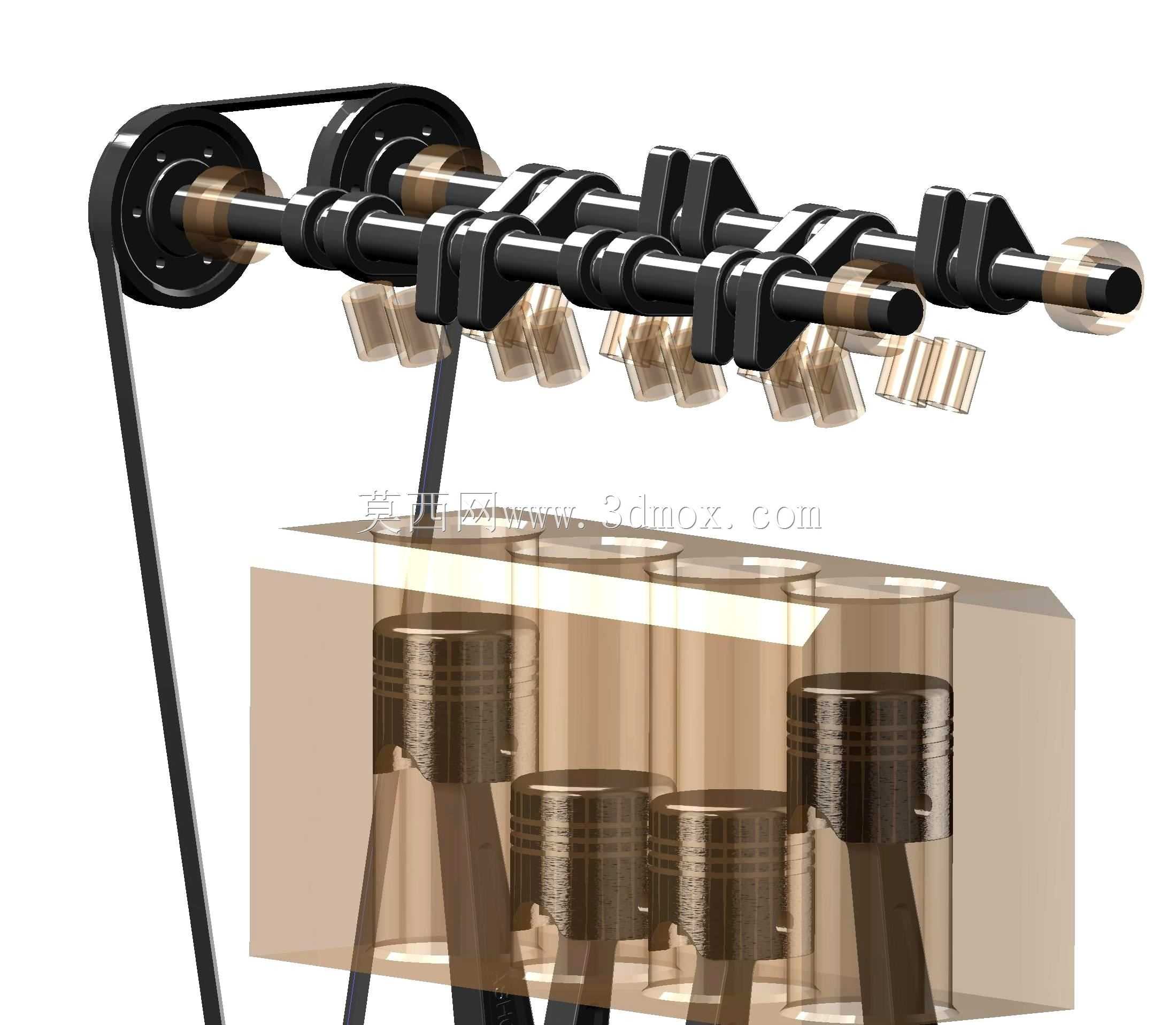

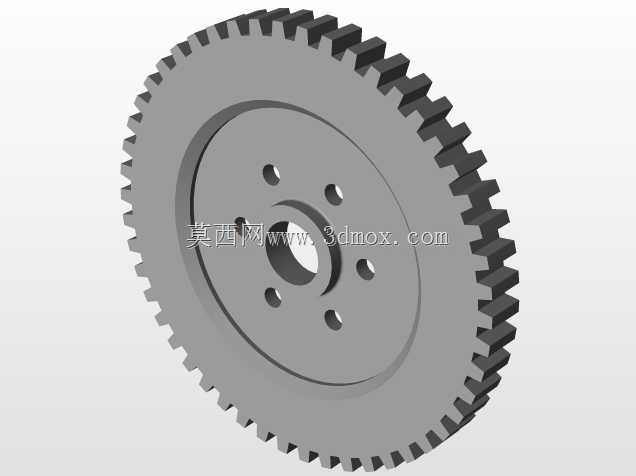

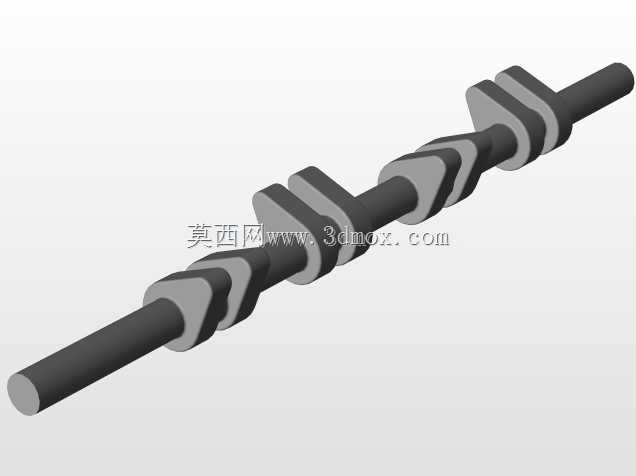

这款直列四缸四冲程动力装置，是乘用车、小型工程机械、农用动力设备领域应用最广泛的内燃动力构型，日常接触的家用燃油轿车、小型轮式装载机、固定式发电机组、小型灌溉水泵动力端，大多采用这类成熟构型作为动力输出核心。整套结构完整还原了量产机型的核心运动链路，从前端正时传动系统的同步带轮、张紧轮布局，到缸盖部分的双顶置凸轮轴、进排气门驱动凸轮型线，再到缸体内部的活塞组件、连杆、曲轴平衡块、飞轮端输出齿轮，所有运动副的装配关系、相对位置都按照实际量产机型的装配逻辑搭建，没有省略核心传动部件的结构细节。做这类动力装置的结构设计时，首先要敲定的是缸心距尺寸，这一参数直接决定了整机的横向安装边界，直列四缸机型的缸心距通常根据排量设定在80mm到105mm区间，既要给缸筒壁厚、冷却水道预留足够的布置空间，也要控制整机总长度，避免在前横置动力布局的车型上挤占乘员舱或者转向系统的安装空间。活塞的行程与缸径比值也是设计阶段的核心参数，偏向高转速动力输出的机型会采用短行程设计，降低活塞往复运动的线速度，适配高转速区间的动力响应需求；偏向低扭输出的农用、工程用机型则会采用长行程设计，提升低转速区间的扭矩输出能力，适配重载作业的动力需求。配气机构的凸轮型线设计直接决定了进排气门的开启正时与升程，直接影响不同转速区间的充气效率，模型中完整呈现了凸轮轴上各缸进排气凸轮的相位差，按照四冲程发动机的做功顺序，相邻做功气缸的凸轮相位差为180度曲轴转角，保证各缸进气、压缩、做功、排气四个冲程的有序衔接。正时传动系统的布局上，这款结构采用同步带传动形式，相比正时链条传动，同步带传动的运转噪音更低，不需要额外的润滑结构，适合小排量民用机型的使用需求，模型中也还原了正时系统的张紧轮布置位置，保证传动带的张紧力处于合理区间，避免跳齿导致的配气相位错乱。曲柄连杆机构的平衡块设计也在模型中得到体现，四缸机型的一阶、二阶往复惯性力可以通过曲轴平衡块的配重设计实现完全自平衡，不需要额外加装平衡轴，这也是直列四缸机型结构紧凑、运转平顺性优于三缸机型的核心原因。整机的安装边界方面，除了缸体本身的长宽高尺寸，还要预留前端轮系、进气歧管、排气歧管、油底壳、气门室盖的安装空间，在做整车或者设备的动力舱布局时，还要预留足够的检修空间，满足火花塞更换、正时系统维护、机油滤芯更换等日常维保操作的空间需求。
