六缸星型排布径向动力装置结构

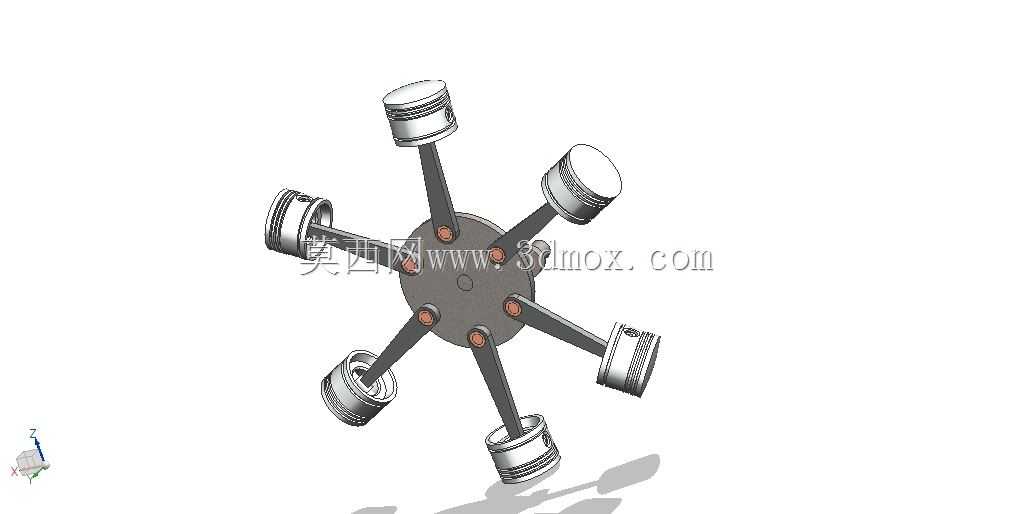

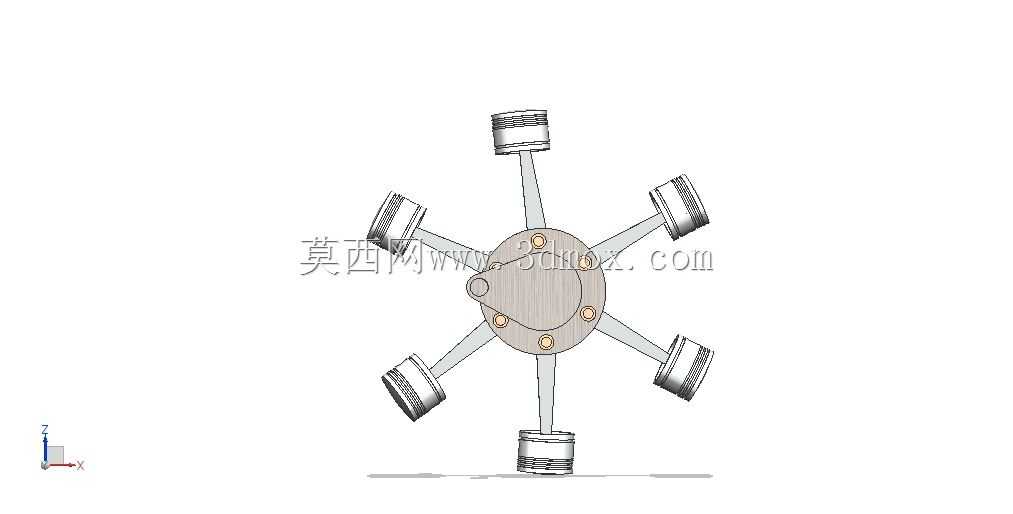

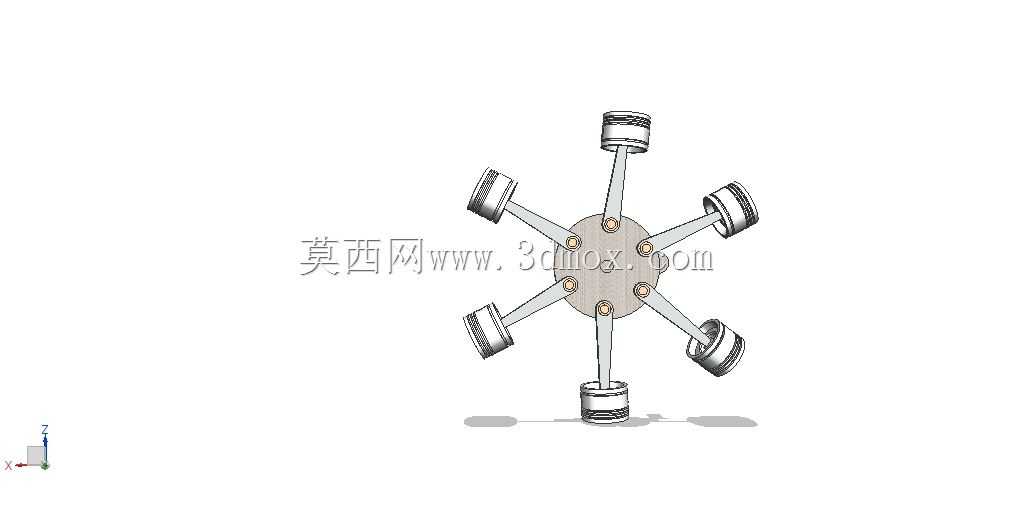

这类星型排布的六缸径向动力结构，最早在航空活塞动力领域得到广泛应用，凭借单曲轴多缸周向均匀布置的特性，能在更小的迎风截面下实现更大的排量输出，相比直列或V型排布的同排量动力装置，径向结构的曲轴长度更短，整体刚性更强，运转时的动平衡表现更优，不需要额外加装大尺寸平衡轴就能抵消大部分活塞往复运动产生的惯性力。从结构设计逻辑来看，六个气缸以中心曲柄轴为圆心呈等角度放射状排布，每根连杆的大头端共同铰接在中心曲柄销上，活塞在气缸内做往复直线运动时，通过连杆将推力直接传递给曲柄，将直线运动转化为曲轴的旋转运动，这种共用曲柄销的设计大幅减少了曲轴的加工工序与装配零件数量，整体结构的紧凑度远高于同缸数的其他排布形式。在实际应用场景中，这类结构除了早期的轻型通航飞机动力外，也常被改装用于小型特种船舶、固定式发电机组、复古定制机车的动力单元，由于气缸全部外露在圆周方向，风冷散热条件极佳，不需要设计复杂的水冷套与循环管路，在缺乏冷却液补给的野外作业场景下可靠性表现突出。设计过程中需要重点关注各缸连杆的运动干涉问题，由于六根连杆共用同一曲柄销，不同气缸对应的连杆摆角存在相位差，建模时需要逐缸校核活塞上止点、下止点位置时连杆与缸壁、相邻连杆的间隙，避免运转过程中出现运动卡滞。安装边界方面，这类动力装置的安装基面通常设置在中心曲轴箱的后端法兰面，法兰上的定位止口与安装孔位需要匹配被驱动设备的输入轴同轴度要求，由于整体外形呈放射状，安装时需要预留足够的圆周空间保证气缸散热片与周边构件的间隙，避免散热气流受阻；曲轴输出端的连接通常采用花键或法兰连接，需要根据输出扭矩大小校核连接强度，同时考虑径向结构运转时的周向振动，在安装基座处加装对应阻尼等级的减震垫，避免振动传递到配套设备上。活塞组件的设计上，每个气缸的活塞环开口位置需要按角度错开，保证气缸压缩压力满足设计要求，连杆小头端的活塞销采用全浮式设计，能在工作温度变化时自由转动，减少局部磨损。
