采用焊件工艺的小型人行步行天桥结构

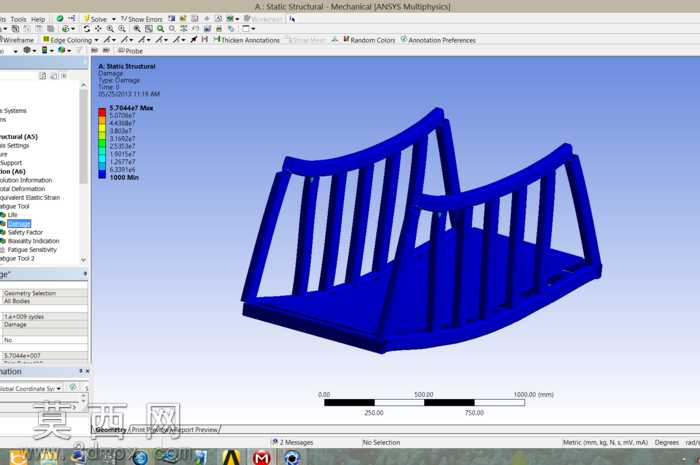

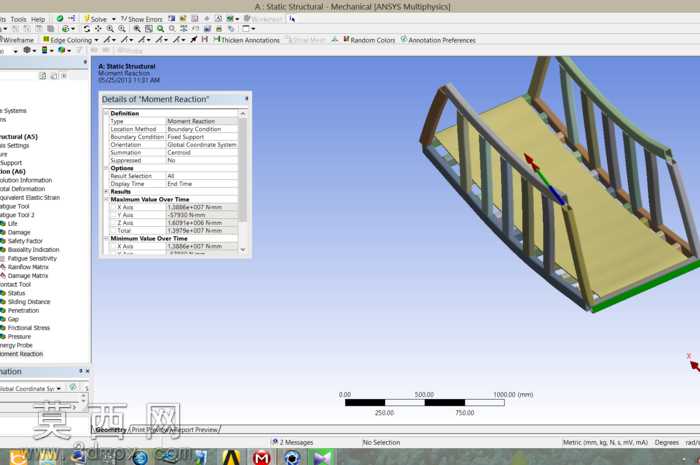

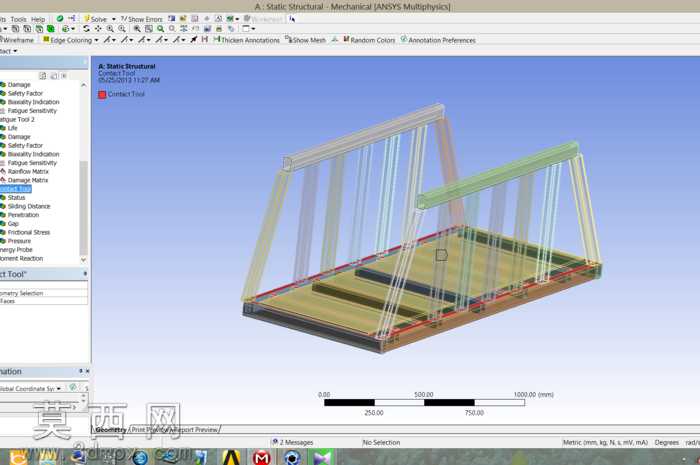

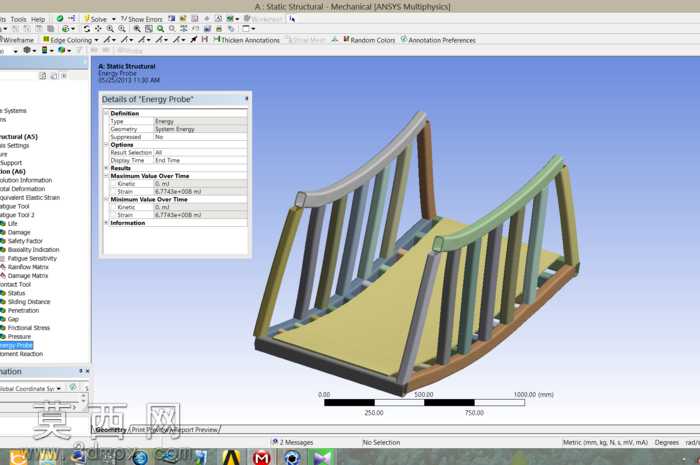

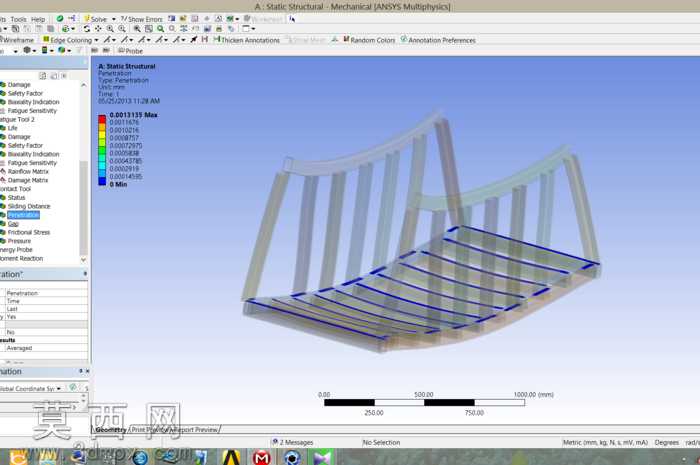

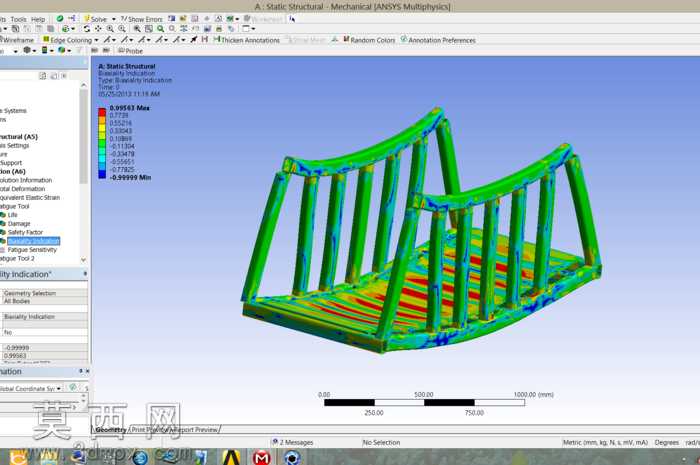

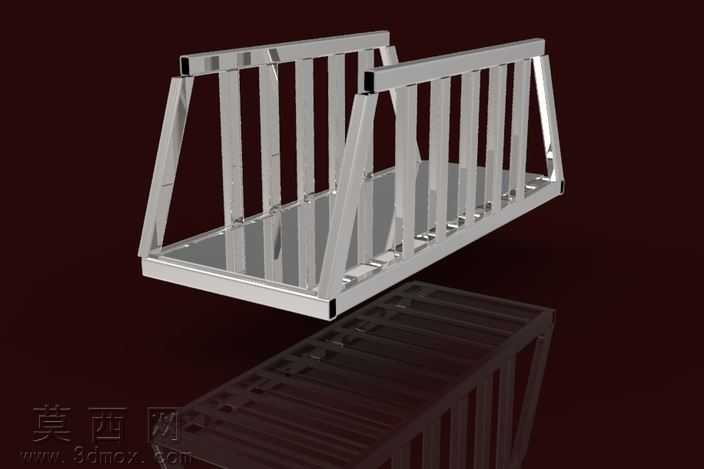

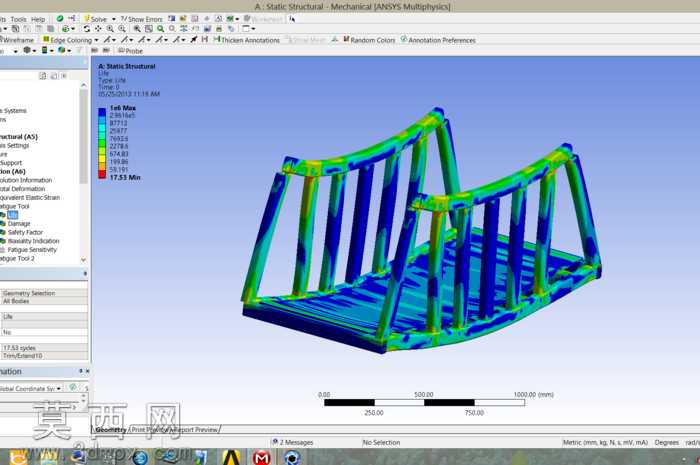

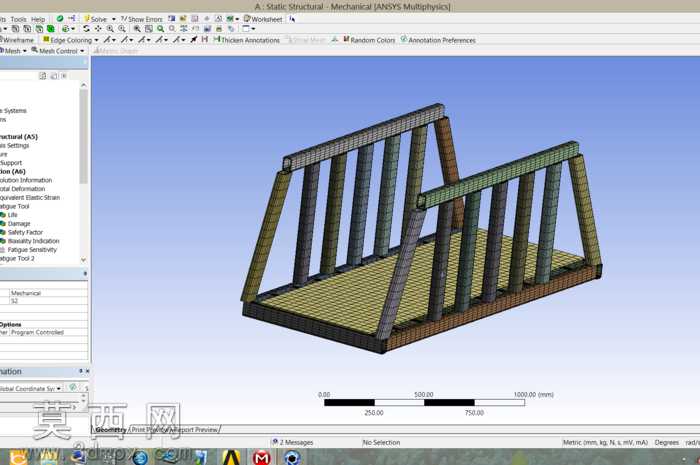

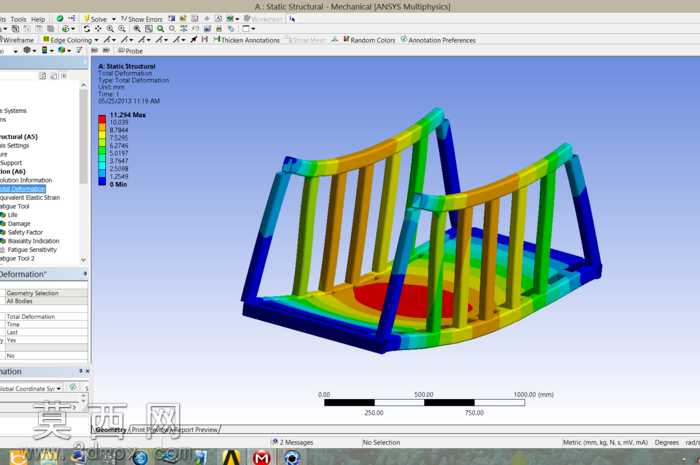

本作品为采用焊件工艺搭建的小型人行步行天桥三维模型，建模阶段依托参数化三维设计环境完成全流程结构搭建，整体以型材类焊件作为核心构成单元，完全还原普通人行天桥的实用化造型特征。建模过程中，首先依据人行天桥的通行尺度规范确定整体轮廓参数，桥身主体采用矩形截面型材作为基底承载结构，桥面部分通过等距排布的横向焊件型材完成铺装支撑结构的搭建，确保桥面受力传递路径清晰合理；两侧护栏采用竖向等距排列的圆管类焊件作为防护栏条，搭配弧形走向的顶部扶手焊件，既满足人行防护的高度与间距安全要求，又通过弧形线条弱化了纯钢结构的生硬感，适配小型步行桥的景观属性。所有构件的连接节点均按照真实焊件工艺的拼接逻辑设计，明确区分主承载构件与辅助防护构件的连接关系，未添加冗余的装饰性构件，完全贴合普通实用型人行天桥的设计定位。模型完成基础结构搭建后，同步完成了结构力学仿真分析的前处理设置，通过网格划分、边界条件加载完成静力学求解，最终呈现的云图效果直观展示了桥体在额定人行荷载作用下的应力分布规律，其中桥面中部、护栏与桥身连接节点为应力相对集中区域，可作为后续结构优化的核心参考。材质配置上，所有焊件构件统一赋予钢结构材质属性，匹配真实工程中碳钢型材的物理参数，确保仿真分析结果具备实际参考价值；整体建模逻辑遵循从整体轮廓到局部构件、从主承载结构到附属防护结构的顺序，所有构件参数均可编辑调整，可直接用于小型人行天桥的方案论证、结构教学演示或焊件设计实训场景，完整展现了焊件工艺在小型公共交通设施结构设计中的应用方式。
