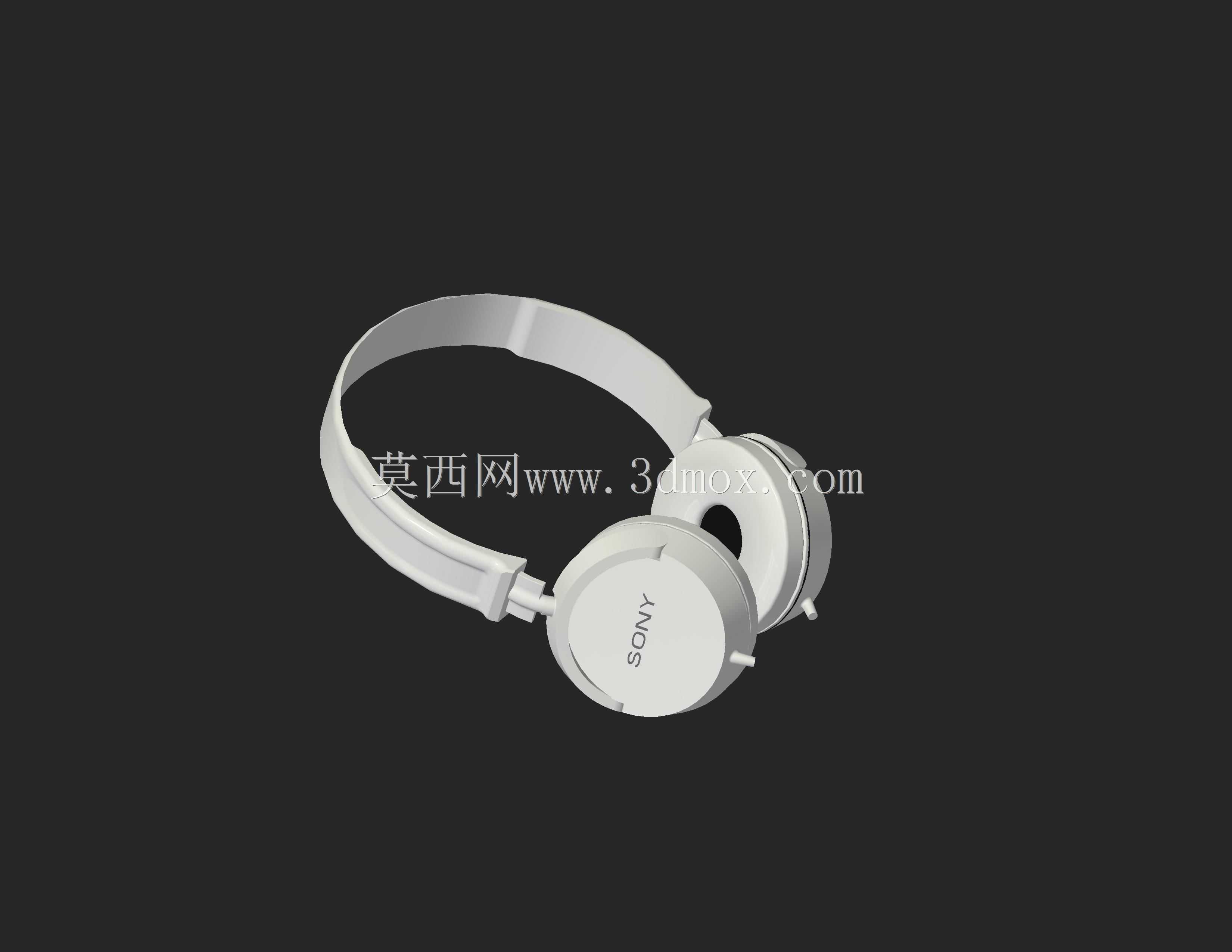

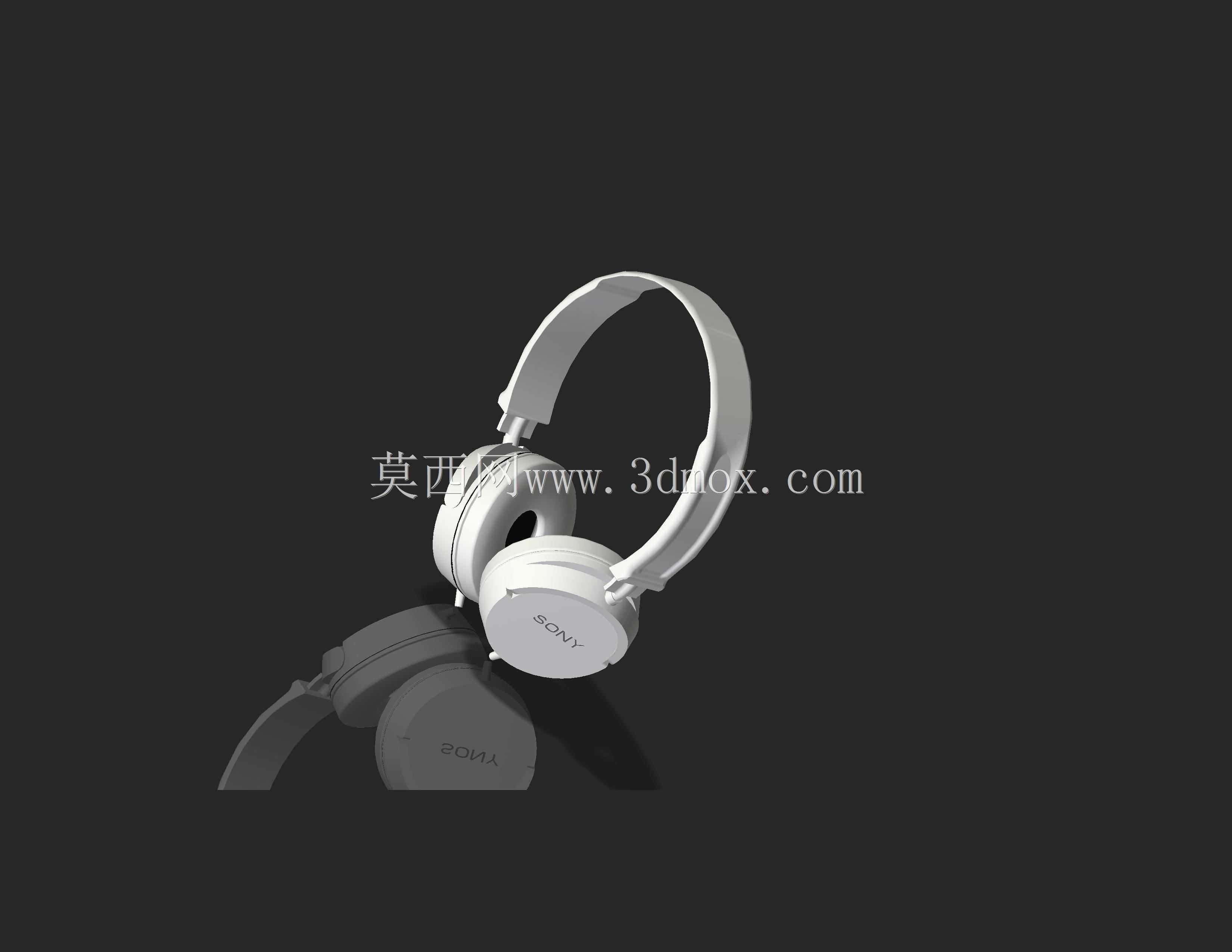

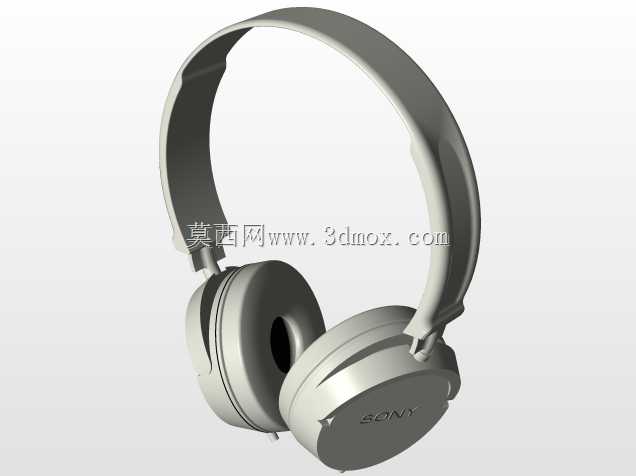

头戴式索尼耳机外观结构设计方案

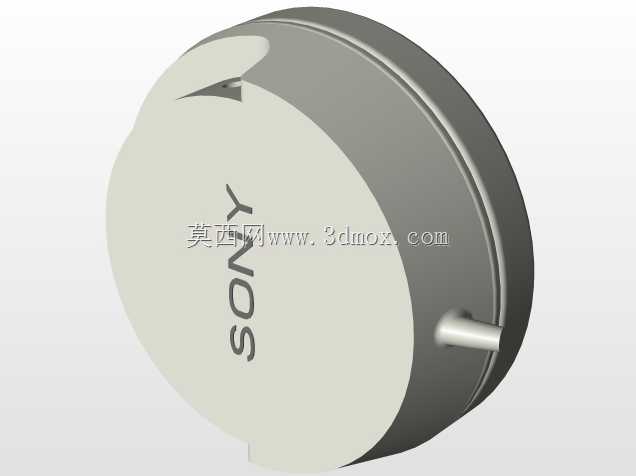

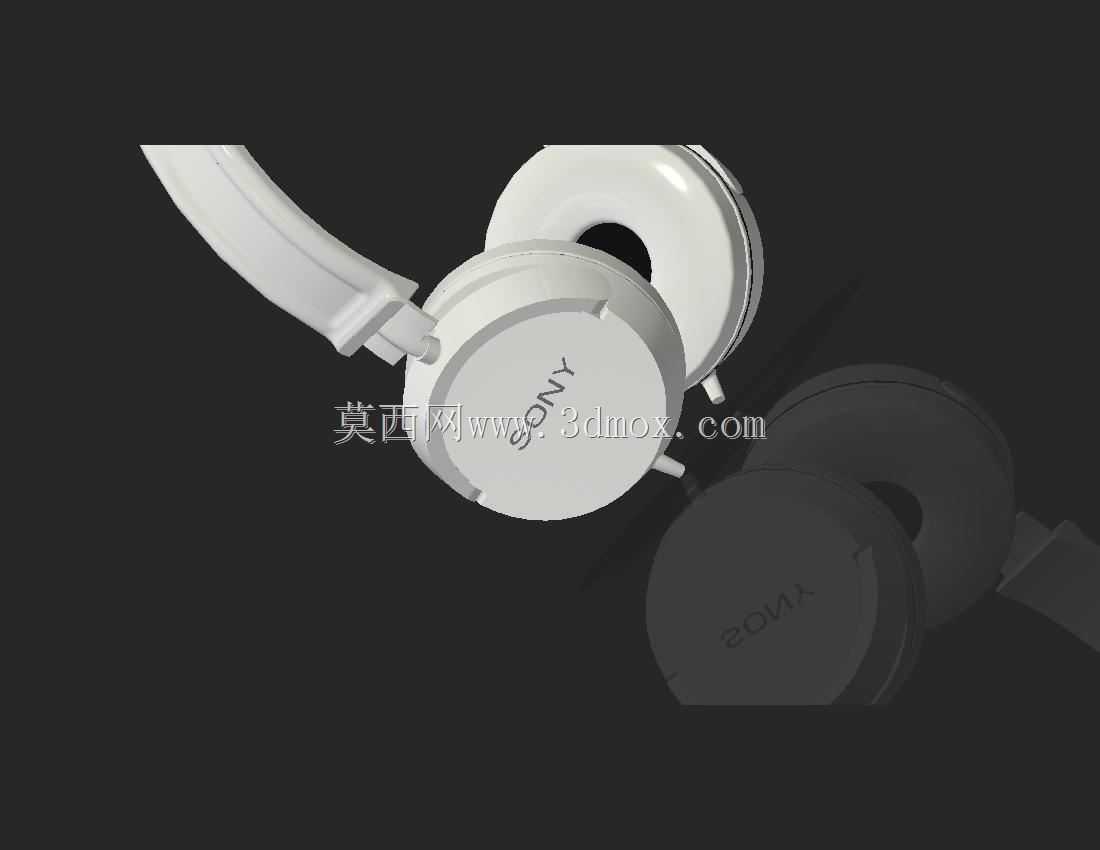

日常做消费电子结构建模时，这类头戴耳机的结构逻辑其实和工业穿戴类设备有不少共通的受力设计思路。先从实际使用场景拆解，这类头戴耳机主要面向个人音频聆听、工作室监听、通勤降噪等使用场景，头梁部分需要适配不同头围用户的佩戴需求，设计时要预留足够的形变余量，避免夹头或者佩戴滑落的问题。耳罩部分采用圆形全包耳结构，内部预留了发声单元的安装腔体，腔体边界和耳罩软垫的安装槽做了错位设计，既可以保证软垫安装后的密封性，也能给单元走线留出足够的空间，避免线材被挤压出现接触不良的问题。头梁和耳罩的连接转轴做了多维度转动限位，水平方向可适配不同耳位的角度偏移，垂直方向可以调整耳罩的高度，适配不同头长的佩戴需求，转轴处的阻尼结构在建模时要预留摩擦片的安装空间，保证调整角度后可以稳定悬停，不会出现松垮下滑的情况。外壳部分采用哑光塑料质感的曲面设计，耳罩外侧的品牌标识区域做了微凹的沉台设计，后续可以做丝印或者金属铭牌镶嵌，不会因为日常摩擦导致标识磨损。从安装边界来看，耳罩整体直径控制在适配成人耳廓的尺寸范围，头梁拉伸后的最大长度覆盖常规成人头围区间，折叠收纳时的整体尺寸可以适配常规的耳机收纳包，方便用户外出携带。发声单元的安装位做了环形的密封筋设计，装配时配合泡棉胶圈可以实现腔体的声学密封，减少声音漏音的问题，同时也能阻隔部分外界环境噪音。头梁内侧的软垫安装槽做了倒钩结构，不需要额外打胶就可以固定软垫，后续用户更换老化软垫时也方便拆卸，不会损伤外壳结构。走线从头梁内部的中空通道穿过，在转轴位置做了圆角过线孔，避免线材反复折叠出现断线的问题，过线孔的边缘做了倒角处理，不会割伤线材外皮。整体结构没有多余的外露螺丝，外壳采用卡扣配合少量隐藏螺丝的固定方式，外观整体性更强，也能减少日常使用中螺丝松动的概率。
