桌面级三轴数控加工设备结构设计

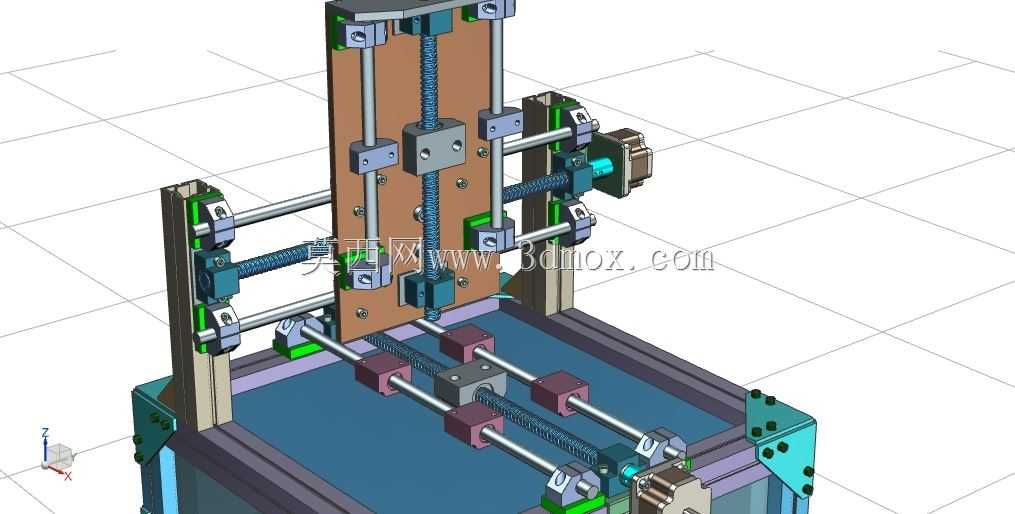

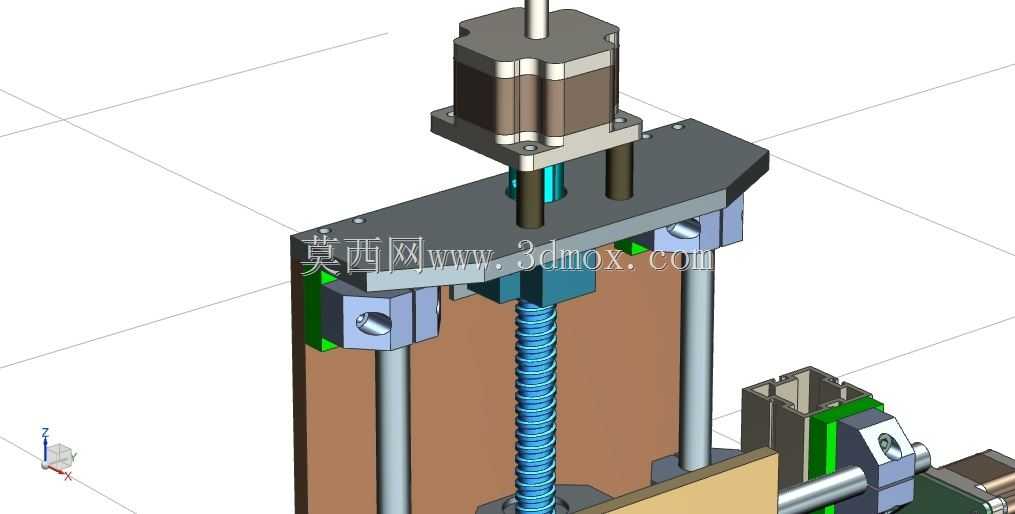

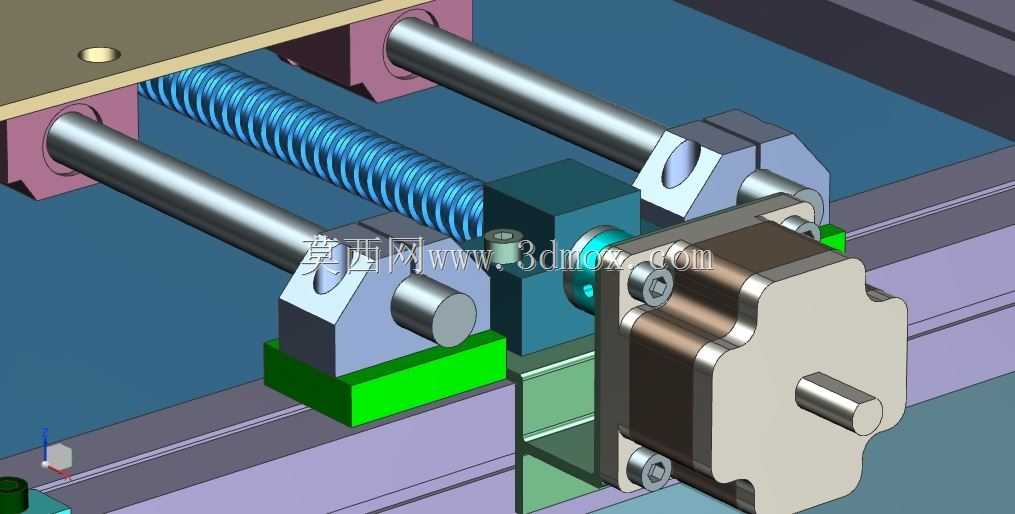

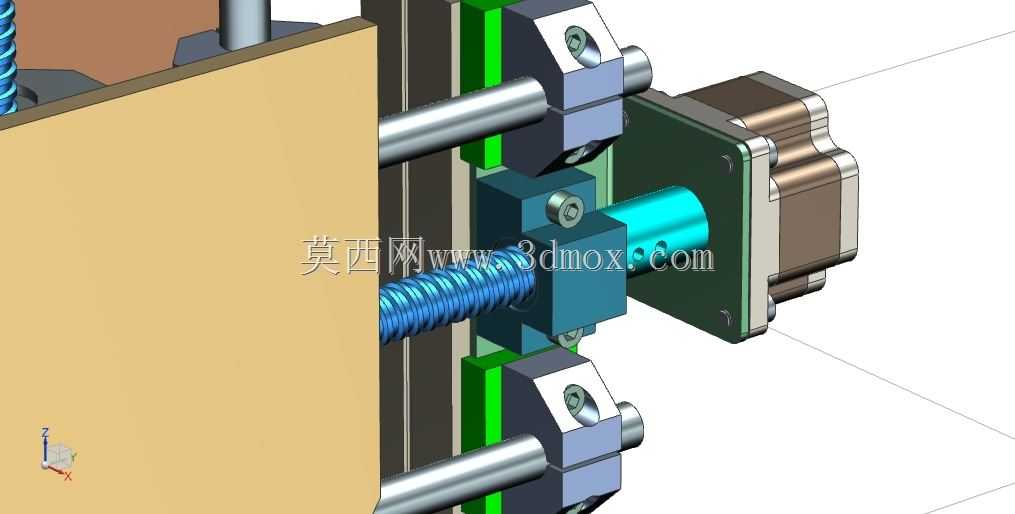

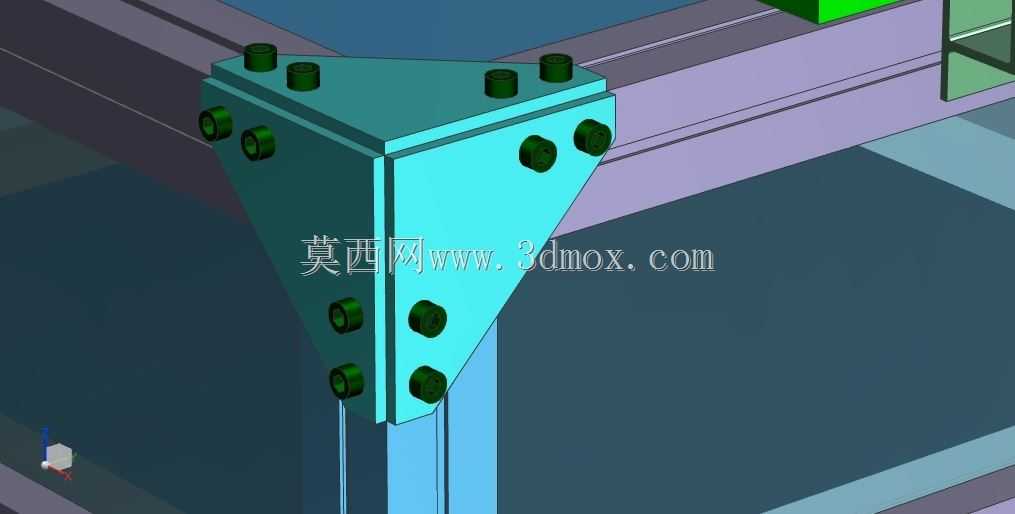

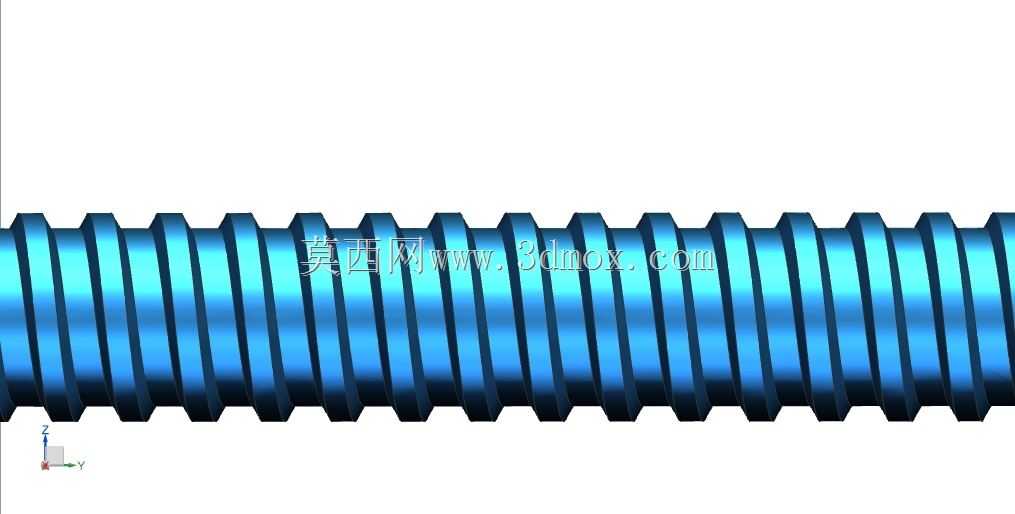

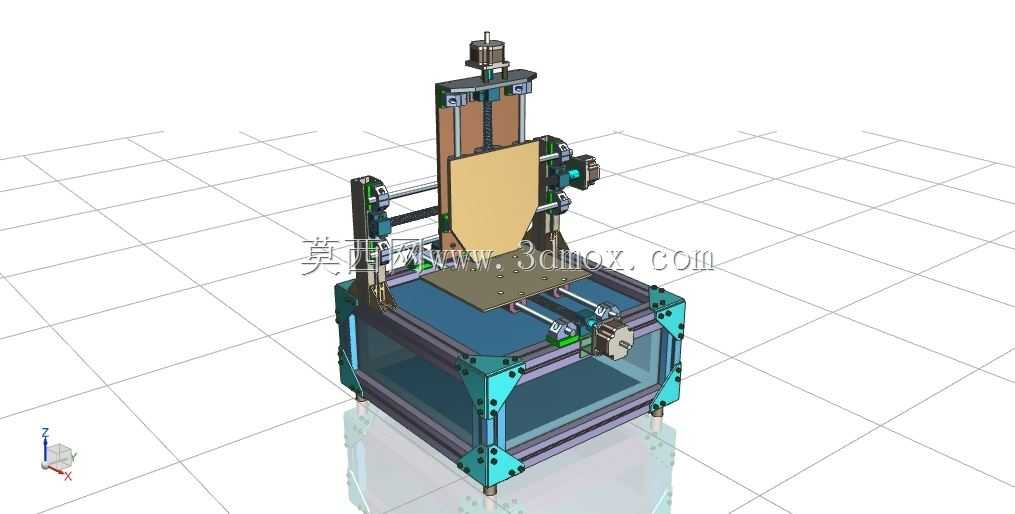

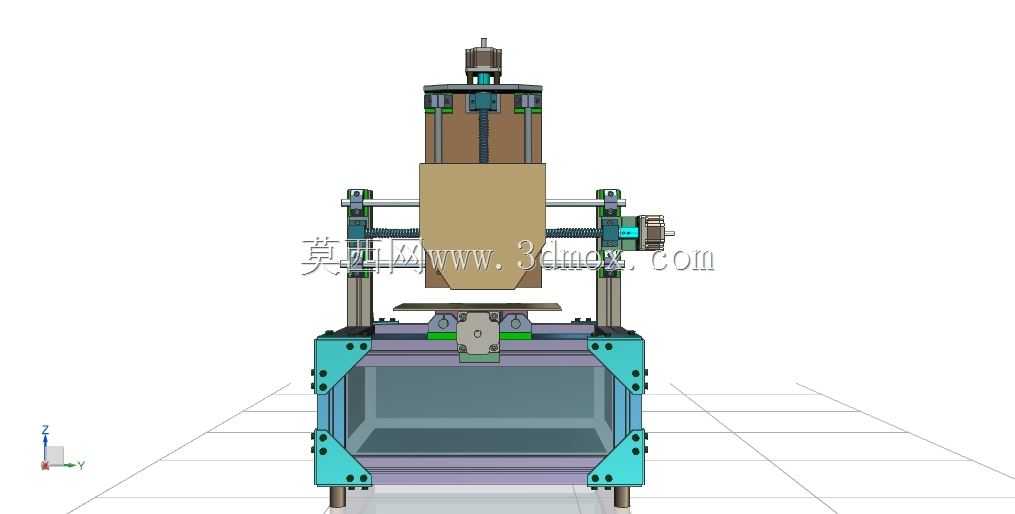

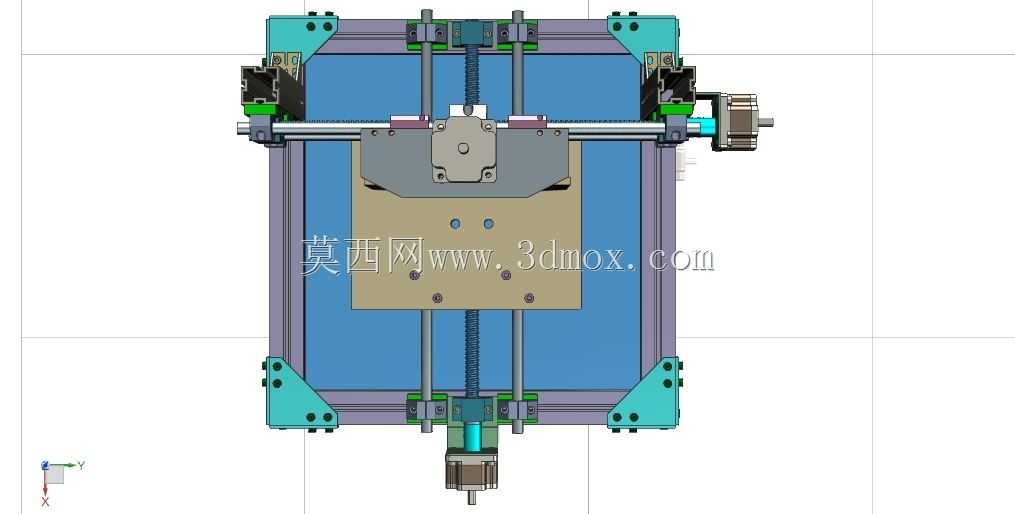

这款三轴数控加工设备的结构设计，主要面向小型零件精密加工、教学实训、个人创客加工等场景，可覆盖非金属板材、软质金属的铣削、雕刻、钻孔等加工需求，适配小批量定制化零件的加工场景，能在桌面有限空间内完成常规三轴联动的加工动作，无需占用大型车间的安装场地。从结构布局来看，设备采用铝型材拼接的框架式底座，底座内部预留了电气元件、驱动模块的安装空间，框架边角采用角件加固连接，既保证整体结构的刚性，又能降低整体自重，方便设备的移位与安装调平。Z轴传动组件采用立式布置，通过直线导轨实现主轴的上下进给运动，主轴安装座预留了标准主轴的装夹位，可根据加工需求更换不同功率的加工主轴，适配不同材质的切削负载。X轴与Y轴的传动结构采用正交布置，Y轴负责加工平台的前后进给，X轴负责Z轴组件的左右横向移动，两个轴向的导轨均采用内嵌式安装，能减少加工过程中切屑掉落至导轨面的概率，降低日常维护的清洁工作量。加工平台采用平整的金属平板结构，表面预留了T型槽或者工件装夹的螺纹孔位，方便工件通过压板或者夹具完成固定，平台的安装平面经过平面度校准，能保证加工过程中工件的基准一致性。设计过程中，各轴向的运动行程经过合理匹配，避免了运动干涉问题，各轴的极限位置预留了硬限位安装位，可配合电气限位开关防止超程碰撞，保障设备运行的安全性。设备的走线均采用拖链收纳布置，避免运动过程中线缆与运动部件产生摩擦，延长线缆的使用寿命。从安装边界来看，设备整体占地尺寸适配常规工作台的摆放空间，底座底部预留了减震脚杯的安装位置，可通过调节脚杯高度完成设备的水平校准，抵消工作台面不平整带来的加工精度影响。各传动部件的安装位置预留了润滑注油点，方便日常维护时对导轨、丝杠等传动部件进行润滑保养，延长设备的使用寿命。整体结构采用模块化设计思路，各个轴向的组件可单独拆卸更换，降低后期的维护成本，对于结构设计从业者来说，该模型的框架搭建、运动机构布置、安装空间预留等设计细节，都能为小型数控设备的开发提供参考，可直接用于同类设备的结构优化、教学演示或者原型机开发的参考依据，帮助设计者快速梳理三轴设备的布局逻辑，减少前期方案设计的试错成本。
