双摇杆联动铰接传动结构设计

在轻工自动化输送线的工位转序、小型工装夹具的姿态切换、教学演示用机构实验台这类场景里，双摇杆连杆结构是实现定角度往复摆动传递的核心构件，区别于曲柄摇杆能实现整周回转的特性，双摇杆机构的两个连架杆均只能在限定角度范围内做摆动，适合不需要连续回转、仅需要在两个固定工位间完成姿态切换的传动需求，比如包装线上的料盒拨转、检测工位的工件翻面托架，都能看到这类结构的实际应用。

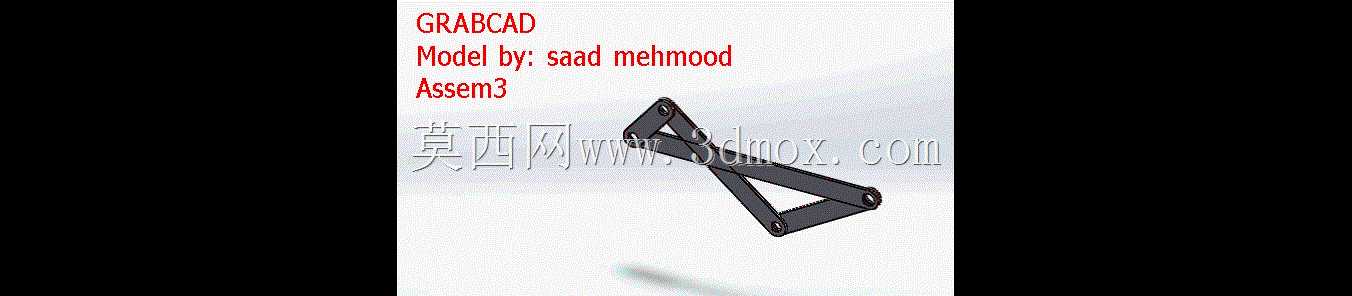

这套结构的设计核心围绕铰接副的间隙控制展开，两根交叉布置的主连杆通过中间的铰接销轴形成转动副，两端的安装孔分别对应固定机架端和执行输出端的铰接点位，设计时首先要确认两个固定铰接点的中心距，这是整个机构的安装基准边界，直接决定了输出摇杆的摆动角度范围，实际选型适配时，需要先核算现场安装面的两个固定孔位间距，确保和机构的机架铰接点中心距匹配，避免出现安装错位导致的运动卡滞。

从功能特性上看，这套结构没有额外的导向或锁止附件，完全依靠连杆的几何尺寸约束实现固定轨迹的摆动输出，运动过程中传动比随摇杆角度变化，在摆动行程的两个极限位置会自然形成机械限位，不需要额外加装行程挡块，适合对工位定位精度要求不高、但需要结构简单免维护的使用场景。连杆主体采用等截面扁平杆身设计，在保证铰接部位抗弯强度的前提下，尽可能降低了整体结构的转动惯量，高速往复摆动时不会产生过大的惯性冲击，两端的铰接孔均做了同轴度公差约束，装配时配合铜套或自润滑轴承，能有效降低铰接副的磨损，延长结构的使用寿命。

设计过程中需要重点校核中间铰接点的运动轨迹，避免摆动过程中两根连杆出现运动干涉，同时要核算连杆的最小传动角，确保传动过程中不会出现死点位置，尤其是在机构带载启动的工况下，最小传动角需要控制在许用值以上，避免出现驱动力矩不足导致的机构卡死。安装边界方面，除了两个固定铰接点的中心距要求，还需要预留出摇杆摆动的平面空间，确保杆身在整个摆动行程内不会和周边的设备构件发生碰撞，输出端的铰接孔可以根据实际需求连接执行拨杆、托架或者其他从动构件，适配不同的作业功能。
