带内齿密封结构的气密管道连接环

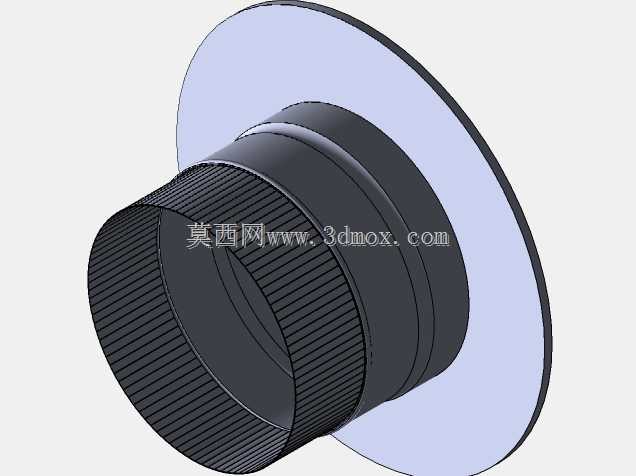

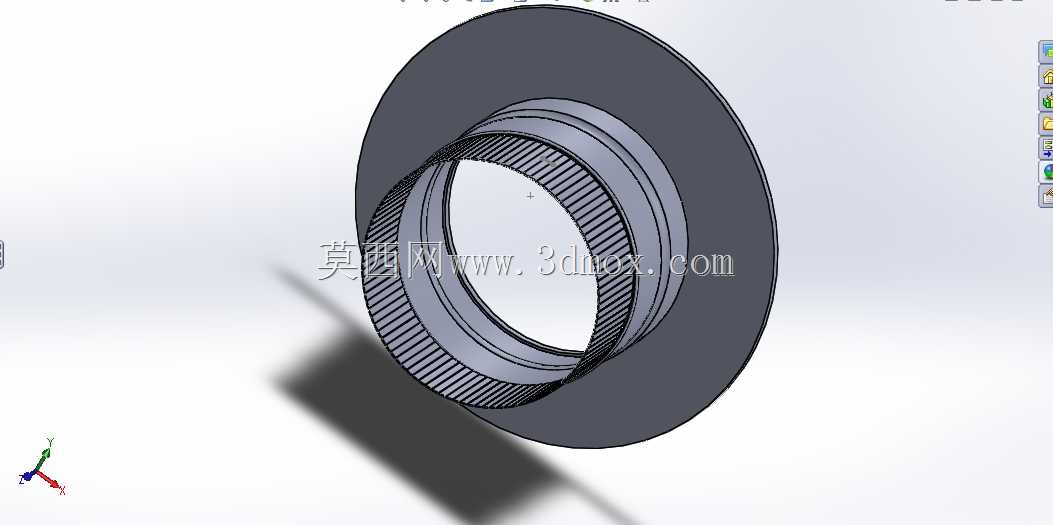

这类带内齿结构的气密管道环，主要应用在有低压气密要求的流体输送管路对接场景，常见于工业通风管路、低压气动输送管线、小型设备的气密舱段连接位置，核心作用是在两段管道对接时，提供径向定位与周向防滑的同时，配合密封件实现管路衔接处的气体阻隔，避免输送介质出现泄漏。从结构设计逻辑来看，整体采用盘式环形结构，外侧的大直径法兰边是安装贴合面，对接时会紧贴配对管路的法兰端面，为密封垫片提供均匀的压紧支撑面，避免局部压紧力不足导致的密封失效；内侧的阶梯式凸台结构，是管道插入时的定位止口，装配时管道端部抵到阶梯端面即可完成轴向定位，不需要额外测量插入深度，能有效控制装配尺寸偏差，降低现场安装的操作难度。内侧壁加工的连续内齿结构，并非用于动力传动，而是起到防滑锁止的作用，当管道插入环内后，配合外侧的卡箍或者锁紧套，齿形结构会嵌入管道外壁的浅槽或者直接咬合薄壁管道的表层，避免管路在受轴向拉力、或者设备运行产生振动时出现轴向窜动，导致密封面错位出现泄漏。设计时需要重点控制几个关键尺寸边界：首先是外侧法兰盘的外径尺寸，需要匹配对应通径管路的标准法兰安装孔距，保证可以和常规标准法兰配对安装，不需要额外加工转接板；其次是内侧阶梯孔的各段直径尺寸，需要和对接管道的外径保持合理的间隙配合，间隙控制在0.1mm到0.2mm之间，既保证管道可以顺利插入，又不会因为间隙过大导致密封件偏斜；内齿的齿高需要控制在0.3mm到0.5mm之间，齿高过大会导致管道插入阻力过大，甚至划伤管道外壁的防腐层，齿高过小则无法提供足够的锁止摩擦力，受振动时容易出现松脱。另外，法兰端面的平面度需要控制在0.05mm以内，避免端面存在翘曲，导致压紧密封垫片时出现局部缝隙，影响气密效果；内侧阶梯处的过渡圆角需要做R0.5的圆滑处理，避免应力集中，在管路受内压产生形变时，阶梯位置不会因为应力集中出现开裂。实际选型应用时，需要根据输送介质的压力、温度匹配对应的材质，常规低压常温场景可以选用硬质工程塑料或者普通碳钢做表面防锈处理，有弱腐蚀介质的场景则需要选用不锈钢材质，同时根据密封等级要求，在法兰端面预留对应规格的密封垫片安装槽，保证密封件安装后不会出现移位。这类结构相比传统的光滑套管连接，不需要额外打定位销或者焊接固定，装配效率更高，同时可拆卸重复使用，在需要经常拆装维护的管路段应用优势明显，而且内齿锁止的结构不会破坏管道的整体结构强度，相比顶丝固定的方式，不会出现顶丝位置应力集中导致管道断裂的问题。建模过程中需要重点还原内齿的齿形角度，通常齿形采用15度的楔角，朝向管道插入方向做顺滑过渡，方便管道插入，反向则形成卡紧力，实现单向锁止的效果，同时要注意各段同轴度的控制，避免安装后管道出现偏斜，影响管路的整体直线度。
