GE喷气发动机配套安装支架结构设计

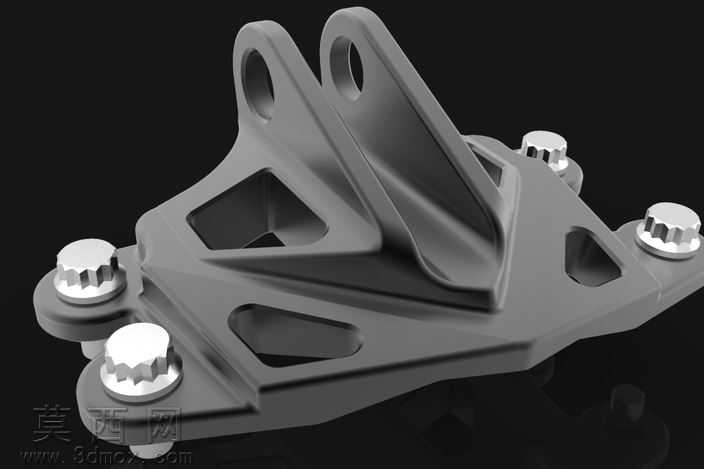

本作品为GE喷气发动机配套安装支架的三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸特征构建，首先基于航空发动机安装工况的载荷需求，完成整体安装基准面的定位，确定支架与发动机本体、安装机架的对接孔位坐标，保证各安装点位的同轴度、位置度公差符合航空装配要求。结构设计上采用一体化镂空减重思路，在支架主体非承力区域开设三角形、异形镂空槽，在保证整体结构刚度、强度满足发动机运行振动载荷要求的前提下，最大化降低构件自身重量，适配航空部件轻量化设计需求。支架上部设置两组带通孔的铰接耳板，耳板与主体衔接处做平滑过渡圆角处理，避免应力集中导致的结构疲劳失效；下部安装面设置多组螺栓安装位，配套选用AS3239-26航空标准螺栓作为紧固件，建模时完整还原螺栓头部的十二角花型结构、垫圈细节，保证装配结构的完整性。材质渲染阶段，支架主体赋予哑光航空铝合金材质，调整材质的金属粗糙度、反光度参数，还原航空结构件经表面处理后的哑光金属质感；紧固件部分赋予镀镉处理的金属材质，通过细微的材质色差区分主体构件与紧固件，提升渲染效果的层次感。设计过程中针对支架的受力路径做了优化，将发动机运行产生的振动载荷通过加强筋结构均匀分散至各安装点位，筋板与主体衔接处均做圆弧过渡，消除直角结构带来的应力集中隐患；各安装孔位周边做局部加厚处理，提升孔位的挤压强度，避免长期受载后出现孔位变形、开裂问题。整体模型完成后通过装配干涉检查，确认支架与配套螺栓、对接构件之间无装配干涉，各运动预留间隙符合设计要求，可直接用于后续的结构仿真验证、加工工艺编制以及装配指导使用，完整还原了航空发动机安装支架的结构特征与设计细节。
