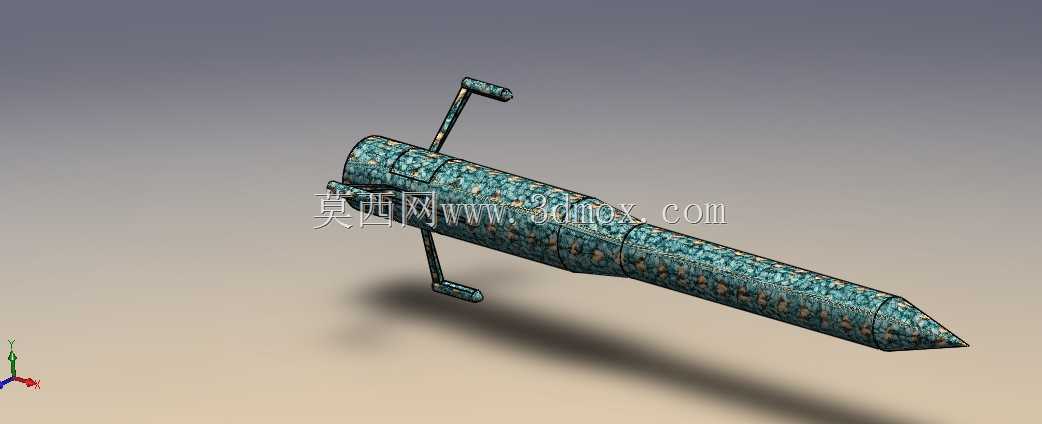

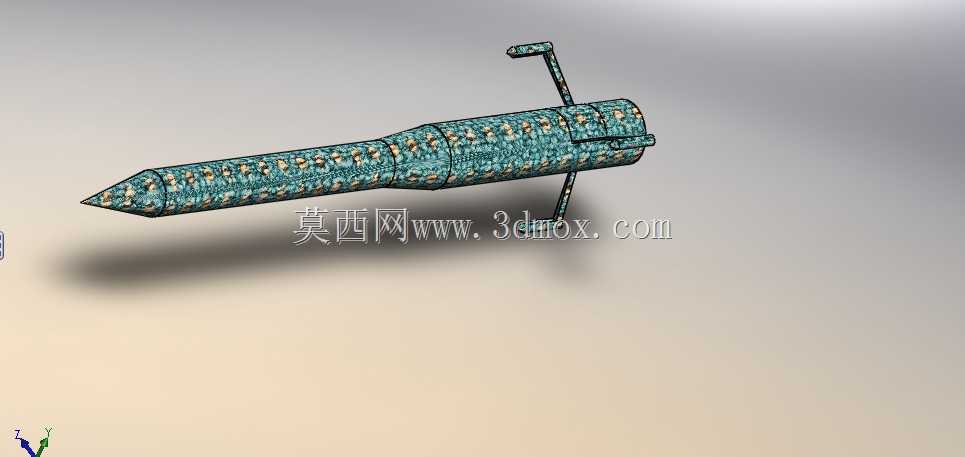

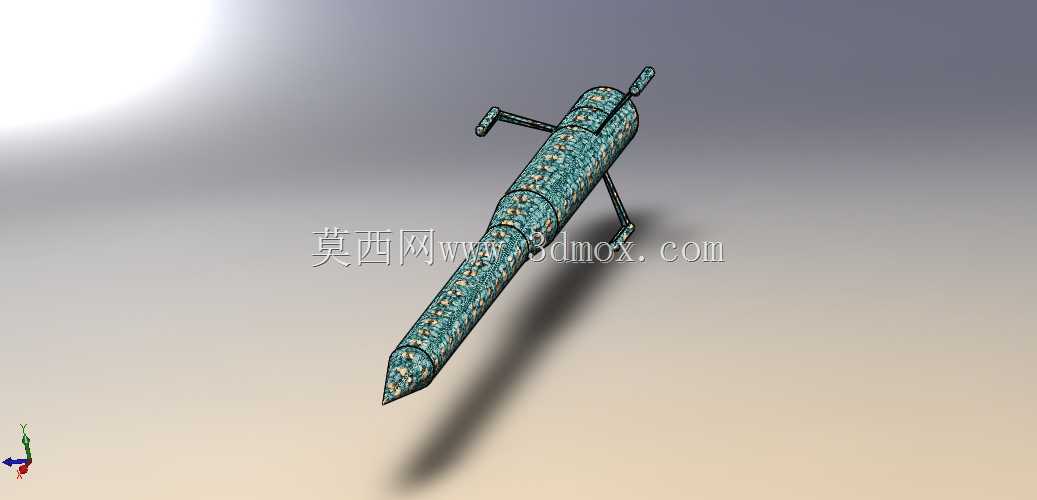

小型飞航式弹药结构三维数模

该结构件属于小型飞航类弹药范畴，在实际作战场景中可适配单兵便携发射、小型无人机挂载等多种部署方式，主要用于对轻型装甲目标、野战工事、低空慢速飞行器实施精确打击，相比传统枪榴弹具备更远的射程与更稳定的飞行轨迹，相比大型导弹又具备成本低、携行方便、部署灵活的特点，适合班组级作战单位的近距离精确火力支援需求。从功能特性来看，该结构整体采用长细比较大的圆柱弹身搭配锥形弹头的气动布局，弹身尾部设置有可折叠的稳定尾翼，发射前尾翼收拢在弹身尾部的收纳槽内，出膛后在气动力作用下自动张开，为弹体飞行提供稳定力矩，避免飞行过程中出现滚转失稳、偏航过大的问题，保证打击精度。弹身头部预留有导引头与战斗部的安装腔室，可根据任务需求换装破甲、杀爆、攻坚等不同类型的战斗部模块，中部舱段用于布置固体火箭发动机与燃料舱，尾部设置有喷管与尾翼安装座，各舱段之间采用止口定位加径向销钉的连接方式，既保证装配同轴度，又能承受发射与飞行过程中的轴向过载与振动冲击。设计过程中优先考虑了气动效率与结构强度的平衡，弹身外表面做了流线型过渡处理，没有突出的结构件，尽可能减小飞行阻力，弹体蒙皮采用薄壁结构设计，在保证刚度满足飞行过载要求的前提下尽可能降低结构重量，提升有效载荷占比。尾翼的翼型采用低阻对称翼型，安装角经过气动仿真优化，能够在亚音速飞行状态下提供足够的稳定力矩，同时不会产生过大的诱导阻力。从安装边界来看，弹体最大外径适配常见的单兵发射筒内径，收拢状态下的总长满足便携携行具的尺寸要求，各舱段的对接尺寸采用标准化接口设计，可与同口径的现有发射装置实现兼容，不需要对发射平台做额外改装即可使用。弹体内部的设备安装槽预留有标准的走线空间与安装螺孔，能够适配不同厂家的导引头、引信模块，具备较强的任务拓展性。结构建模过程中对各运动部件的干涉情况做了完整校验，尾翼张开过程中不会与弹身、喷管结构发生运动干涉，张开到位后有机械限位结构保证翼面角度固定，不会在飞行气流冲击下出现角度偏移。
