喷气式卡通趣味玩具跑车结构设计

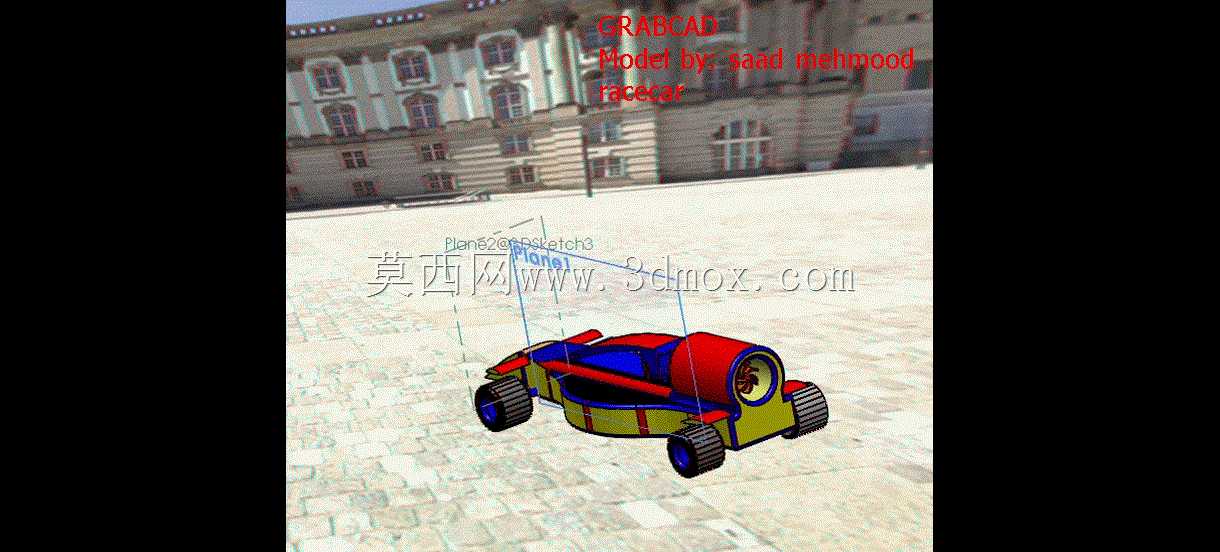

这款喷气式玩具跑车的设计，最初是面向桌面科教演示与低龄儿童益智玩乐场景开发，区别于常规回力、惯性玩具车，其采用后置涵道式喷气结构作为动力输出的视觉核心，在实际玩乐场景中，既可以作为青少年科创活动的动力原理演示教具，也能作为桌面摆件满足潮玩收藏的展示需求。从功能特性来看，整车采用四轮独立轮轴结构，轮组与底盘之间预留0.8mm的转动间隙，避免行驶过程中轮组与侧裙卡滞，后置的涵道结构内部预留了标准微型电机的安装位，可适配直径20mm的空心杯电机，涵道外圈做了1.5mm的圆角倒边处理，避免儿童把玩时出现锐边划伤的风险。设计过程中优先考虑了注塑生产的脱模可行性，整车外壳分件控制在3个独立部件，分别为底盘总成、车身侧围壳体、后置涵道装饰罩，所有分件的拔模斜度统一设置为1.5度，壳体壁厚均匀控制在1.8mm，既保证了注塑件的成型强度，也避免了壁厚不均导致的缩痕问题。外形尺寸方面，整车长度控制在120mm，宽度62mm，高度55mm，安装边界上，轮组突出车身侧围的距离控制在3mm，既保证了行驶过程中的侧倾稳定性，也不会因为轮距过宽导致把玩时容易磕碰变形；底盘距离地面的最小间隙为5mm，能够适配普通木质桌面、短绒地毯等常见玩乐场景的路面通过性需求，不会因为微小凸起出现卡滞。车身的色彩分块采用嵌件式结构设计，红、蓝、黄三色区域分别对应独立的壳体卡位，不需要后期额外喷涂，组装时直接通过卡扣卡接即可完成装配，大幅降低了生产组装的人工成本。车头位置做了圆弧收窄处理，碰撞时能够通过弧形面分散冲击力，避免碰撞后壳体出现开裂；前后轮轴采用直径2mm的标准钢轴，轴座位置做了加厚的筋位支撑，反复拆装或者跌落时轴座不容易出现断裂。涵道内部的扇叶为装饰性结构，与电机输出轴直接连接，转动时能够模拟喷气发动机的视觉效果，同时扇叶边缘全部做了R0.5的圆角处理，即使手指误触转动的扇叶也不会造成划伤。整车的重心控制在车身几何中心靠前10mm的位置，加速行驶时不会出现抬头翻车的问题，转向结构预留了简易的舵机安装位，如果用于科教改装场景，可直接加装微型舵机实现遥控转向功能，不需要额外对底盘结构进行二次打磨修改。
