1.2吨农用后置牵引起重吊运装置

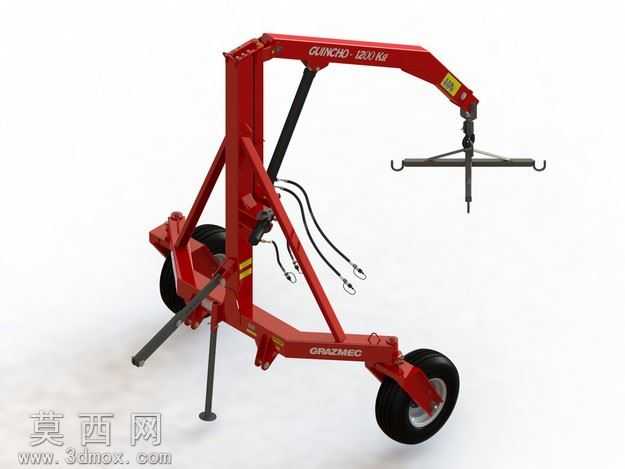

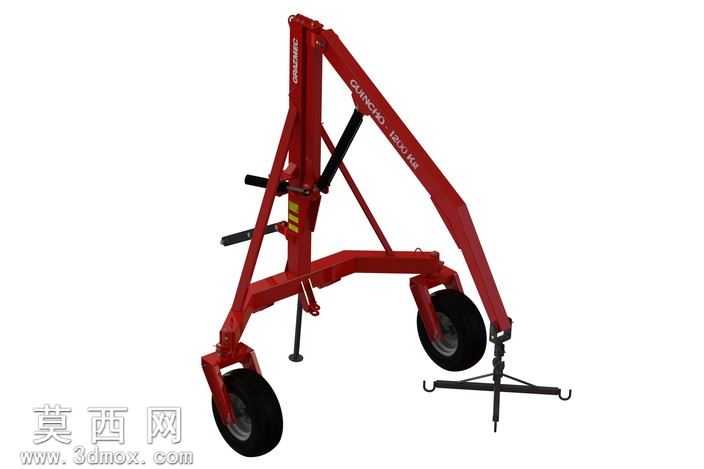

本模型为额定载荷1200公斤的后置牵引式起重吊运装置，采用三维建模软件完成全参数化结构设计，建模过程严格遵循农用机械后悬挂挂载的尺寸规范，对每一处连接结构、受力部件都做了1:1的尺寸还原。模型整体采用三角稳定支撑结构作为主承载框架，主臂为变截面箱型结构设计，建模时通过拉伸、切除、放样等特征完成臂体的曲面过渡，既还原了臂体上的载荷标识、加强筋结构，也对臂体与底座的铰接转轴做了细节刻画，还原了转轴处的润滑注油孔、限位挡块结构。支撑部分包含两个充气行走轮与一个可伸缩的落地支撑支腿，建模时还原了轮胎的胎面花纹、轮毂的螺栓连接结构，支腿部分做了可调节伸缩的参数化设计，能够直观展示支腿伸出落地、收起随行的两种工作状态。前端挂载部分为双吊钩横担结构，建模时还原了吊钩的防脱卡扣、横担的平衡调节结构，以及吊具连接的卸扣细节。材质渲染阶段，主框架采用工业起重设备常用的高光红色金属漆材质，调整材质的粗糙度、金属度参数还原漆面的哑光金属质感，轮胎采用黑色橡胶材质，添加细微的凹凸纹理模拟橡胶表面的防滑颗粒质感，铰接销轴、操作手柄部分采用镀铬金属材质，通过环境光遮蔽效果突出部件间的装配间隙，让整体渲染效果更贴近真实农用起重设备的视觉质感。结构设计上充分考虑农用场景的使用需求，整体采用三点后悬挂连接结构，能够适配多数农用拖拉机的后悬挂接口，主臂的俯仰调节通过手动液压杆实现，建模时还原了液压杆的缸筒、活塞杆、操作压杆结构，清晰展示液压驱动的传动逻辑，侧向的黑色斜撑为辅助稳定结构，在起吊重物时分散主臂的侧向受力，避免臂体发生形变。整个模型的装配逻辑完全按照真实设备的装配流程搭建，各活动部件保留了正确的运动自由度，可用于模拟起吊作业时的臂体俯仰、支腿调节、吊钩升降的动作过程，能够直观展示该款吊运装置的工作原理与结构特点，为农用小型起重设备的结构优化、改装设计提供精准的三维参考。
