起重设备用电动葫芦运行小车结构设计

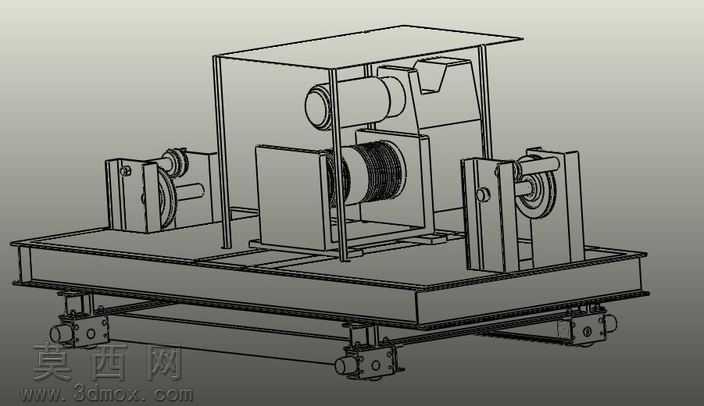

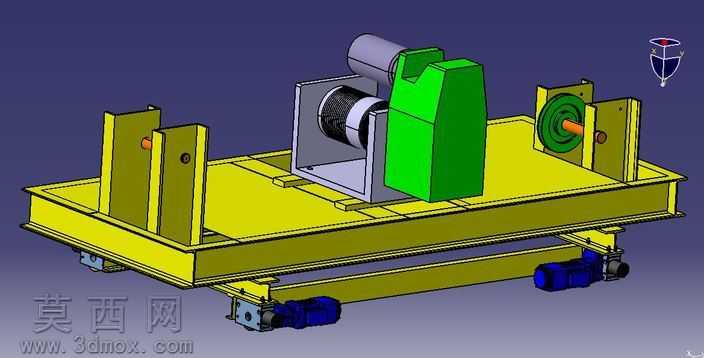

本作品为起重作业配套的电动葫芦运行小车三维建模成果，建模阶段严格遵循起重机械设计规范，先完成整体装配基准的搭建，以小车承载底盘为核心基准面，依次排布行走轮组、起升卷筒机构、驱动电机、防护框架等核心组件，各部件的装配约束完全匹配实际设备的运动逻辑，行走轮与轨道的配合间隙、卷筒与导向滑轮的位置公差均按照行业通用设计标准设定，确保模型可还原真实设备的运行状态。建模过程中对各部件的细节做了精细化处理：行走轮组部分还原了轮体、轴承座、端盖、连接紧固件的完整结构，清晰呈现轮组与底盘的连接方式；起升机构部分完整构建了卷筒、钢丝绳挡绳结构、减速连接端、驱动电机的装配关系，可直观展示起升动力的传递路径；上部防护框架采用型材拼接结构建模，还原了框架的支撑立柱、顶部遮挡板的连接细节，同时预留了设备检修的操作空间，符合起重设备的安全防护设计要求。渲染阶段采用线框叠加实体的展示方式，既保留了三维模型的立体结构观感，又能清晰呈现内部各组件的排布逻辑，材质设定上区分了金属结构件、传动部件、防护部件的质感差异，金属结构件赋予哑光钢材材质，传动部件做了表面精加工的质感处理，防护框架还原了型材的表面纹理，让模型整体观感贴近真实工业设备的视觉效果。设计思路上围绕电动葫芦小车的核心功能展开，兼顾运行稳定性与结构紧凑性，底盘采用框架式焊接结构的建模逻辑，在保证承载强度的前提下控制整体自重，两侧行走轮组对称排布确保运行时的受力平衡，起升机构居中布置让起吊载荷均匀传递到底盘与行走轮组，避免偏载带来的运行卡顿或结构损耗，同时各部件的排布预留了足够的维护操作空间，方便后续对电机、卷筒、轮组等易损部件进行检修更换，整体模型完整还原了电动葫芦小车的结构组成与装配关系，可用于起重设备的结构展示、教学演示以及配套设计参考。
