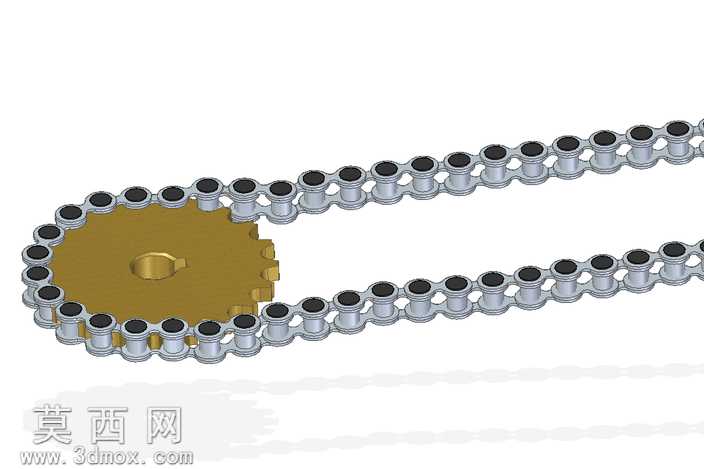

滚子链轮链条啮合传动结构三维建模作品

本作品为链传动啮合结构的三维建模成果，建模阶段首先完成传动参数的匹配计算，依据链传动设计规范确定链轮齿数、节距、滚子直径等核心参数，先绘制链轮的齿形轮廓草图，通过拉伸、切除等特征完成链轮基体建模，精准还原链轮齿槽的啮合曲面，保证齿形符合传动啮合的几何要求，同时完成链轮中心轴孔、键槽的细节建模，还原链轮的实际安装结构。随后开展链条部分的建模，先构建单个外链节、内链节的零件模型，分别完成外链板、内链板、销轴、套筒、滚子的细节建模，对链板的倒角、销轴与链板的过盈配合结构、套筒与滚子的间隙配合结构都做了精准还原，通过装配约束将单个链节依次拼接，形成闭合的环形链条，再通过配合约束将链条与链轮完成啮合装配，保证每个滚子都能准确嵌入链轮齿槽，模拟真实的传动啮合状态。材质与渲染阶段，为链轮赋予黄铜材质，调整材质的金属粗糙度、反射参数，还原金属零件的哑光金属质感，为链条的链板、销轴赋予合金钢材质，为滚子部分赋予深色耐磨涂层材质，区分不同零件的材质差异，添加柔和的环境光与定向光源，调整光影角度突出零件的轮廓层次与结构细节，渲染输出清晰展示啮合状态的效果图。设计过程中重点验证了链传动的中心距、链条张紧度的合理性，确保装配完成后链条无卡滞、松边下垂量符合设计要求，还原了链传动可在中心距较大工况下传递动力、平均传动比准确的结构特点，完整呈现了滚子链与链轮啮合的典型机械传动结构，可用于机械原理教学演示、链传动方案设计验证等场景，建模过程中对零件间的装配间隙、运动干涉做了全面检查，确保模型符合实际机械加工与装配的工艺要求，各零件的尺寸比例协调，结构细节完整，能够直观展示链传动的组成结构与啮合原理。
