蜗杆传动大齿轮组合结构三维设计

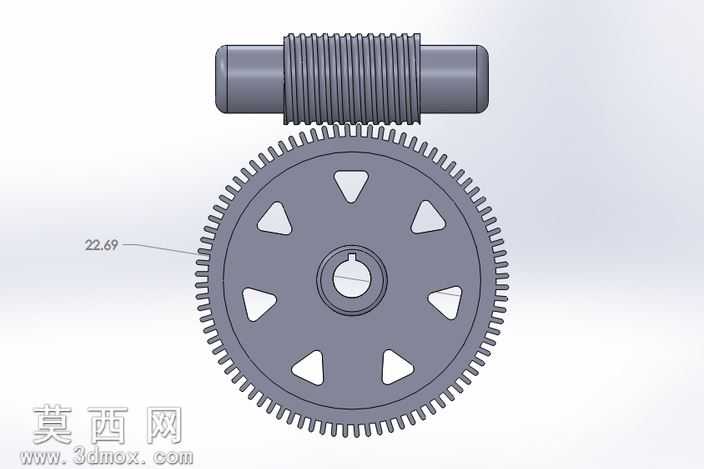

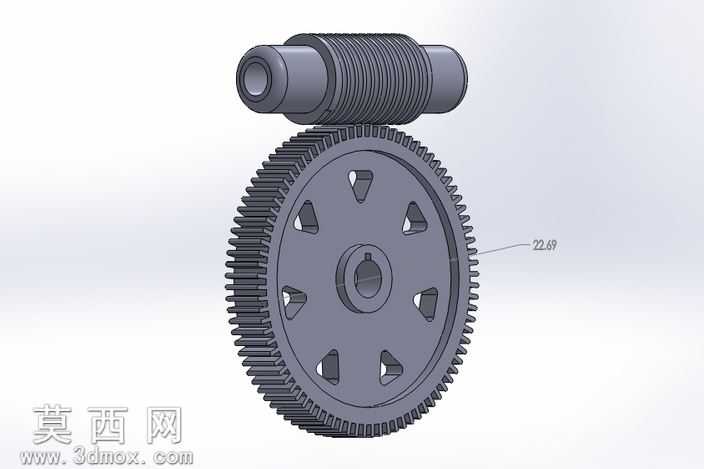

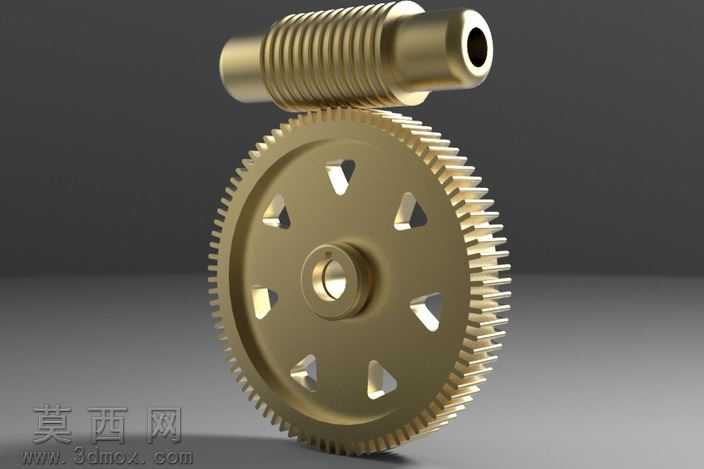

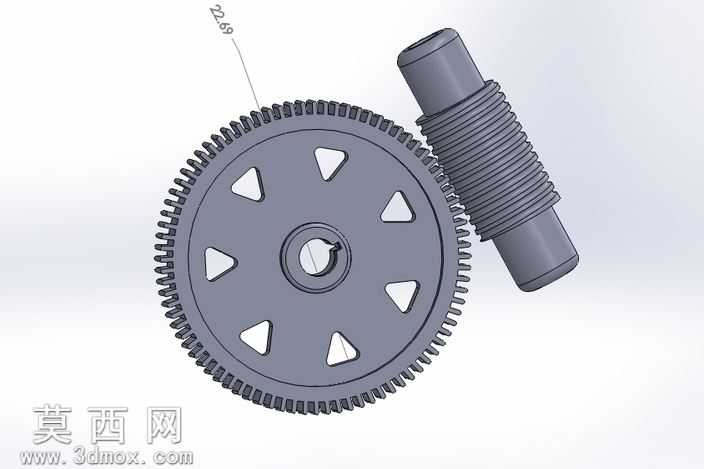

本作品为蜗杆与大齿轮组成的交错轴传动副三维建模成果，建模阶段首先基于机械设计原理确定传动参数，先绘制大齿轮的齿坯基准草图，以中心孔为定位基准，通过拉伸特征生成齿轮基体，再依据渐开线齿廓生成逻辑，通过参数化方程构建单个轮齿截面，经圆周阵列完成整圈轮齿的成型，保证齿距、齿高参数符合传动啮合要求。齿轮基体上均匀分布六个三角形减重孔，在保证轮体结构强度的前提下有效降低零件自重，中心位置设计带键槽的安装轴孔，用于实现与传动轴的周向固定，传递旋转扭矩。上方配合的蜗杆零件采用回转体建模逻辑，先绘制蜗杆轴的阶梯轴截面轮廓，通过旋转特征生成轴体基础结构，再依据阿基米德蜗杆的齿面成型规律，通过螺旋扫描特征生成蜗杆周身的螺旋齿结构，两端的轴颈部分做了等直径圆柱设计，适配轴承安装的配合要求。渲染阶段采用哑光金属材质赋予两个传动零件，模拟钢制传动件的真实表面质感，通过环境光漫反射设置清晰展现轮齿啮合的接触位置、减重孔的结构形态以及轴段的阶梯特征，建模过程中严格校验蜗杆与齿轮的中心距、啮合齿隙，确保两者装配后可实现交错轴的运动传递，还原蜗杆传动减速比大、运行平稳的结构特性，整体结构设计兼顾传动性能与零件轻量化需求，可用于机械原理教学演示、传动方案虚拟装配验证等场景。
