高精度双螺旋齿轮三维结构设计

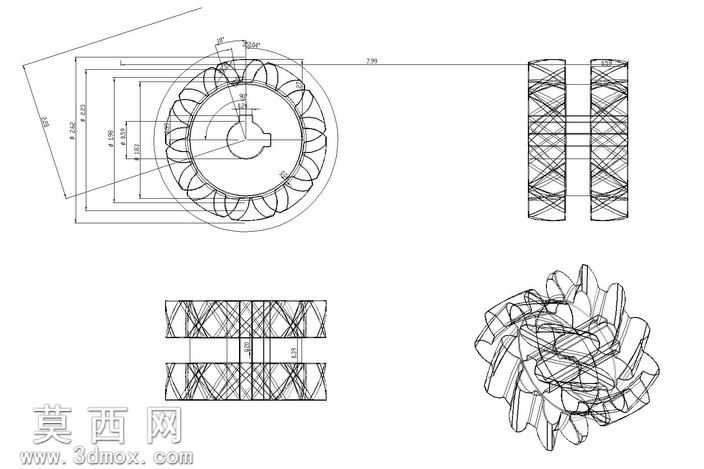

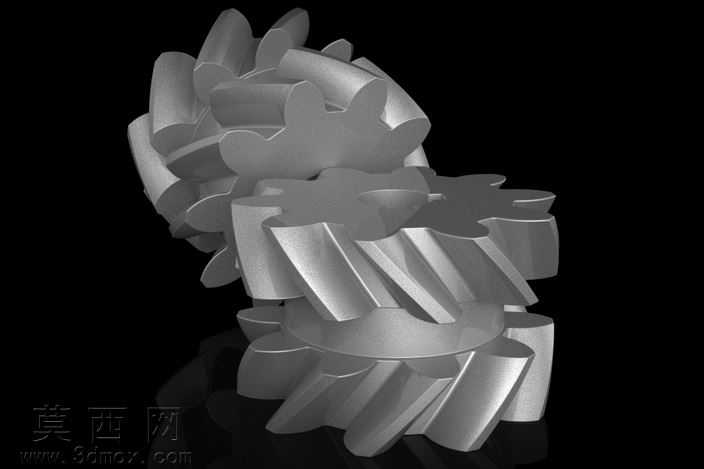

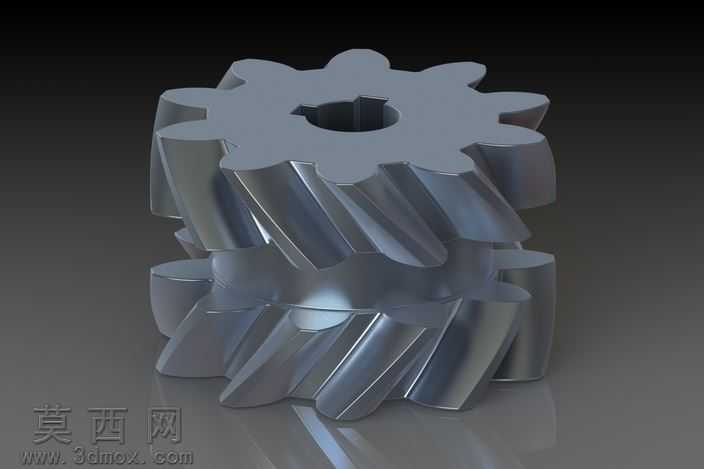

本作品为双螺旋齿轮的三维参数化设计成果，建模阶段以齿轮啮合原理为核心依据，首先确定基础设计参数：模数为4，齿数为10（配对齿轮齿数20），螺旋角设置为45度，压力角为20度，齿宽设定为15毫米，齿轮总长度为40毫米，中心开设带键槽的轴孔用于与传动轴配合传递扭矩。建模过程中先通过草图绘制单个轮齿的渐开线齿廓，结合螺旋角参数生成螺旋扫掠路径，通过扫掠特征生成单侧斜齿结构，再以齿轮中心对称面为基准镜像生成另一侧反向螺旋的轮齿，形成双螺旋齿轮的人字齿结构，该结构可抵消单斜齿传动时产生的轴向力，提升传动平稳性与承载能力。建模完成后对轮齿齿顶、齿根过渡位置进行圆角处理，避免应力集中，同时对轴孔键槽的尺寸进行公差适配，保证装配精度。材质设置阶段为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数，模拟实际工业齿轮的金属质感，渲染阶段采用三点布光方案，主光源从斜上方打亮齿轮主体轮廓，补光弱化暗部死黑区域，轮廓光勾勒轮齿的螺旋曲面边缘，搭配深灰色渐变背景突出齿轮的金属质感与结构细节，最终渲染效果清晰展现双螺旋齿轮的齿形走向、对称结构与轴孔配合特征。设计过程中充分考虑双螺旋齿轮的传动特性，两侧轮齿的螺旋角完全对称，保证轴向力相互抵消，轮齿的渐开线齿廓经过参数校验，可满足正确啮合传动的要求，整体结构无干涉、无冗余特征，可直接用于传动结构的装配验证、运动仿真以及后续的工程图生成，为相关传动部件的设计提供精准的三维模型参考。
