带滑块跨挡板弯折结构带式输送装置

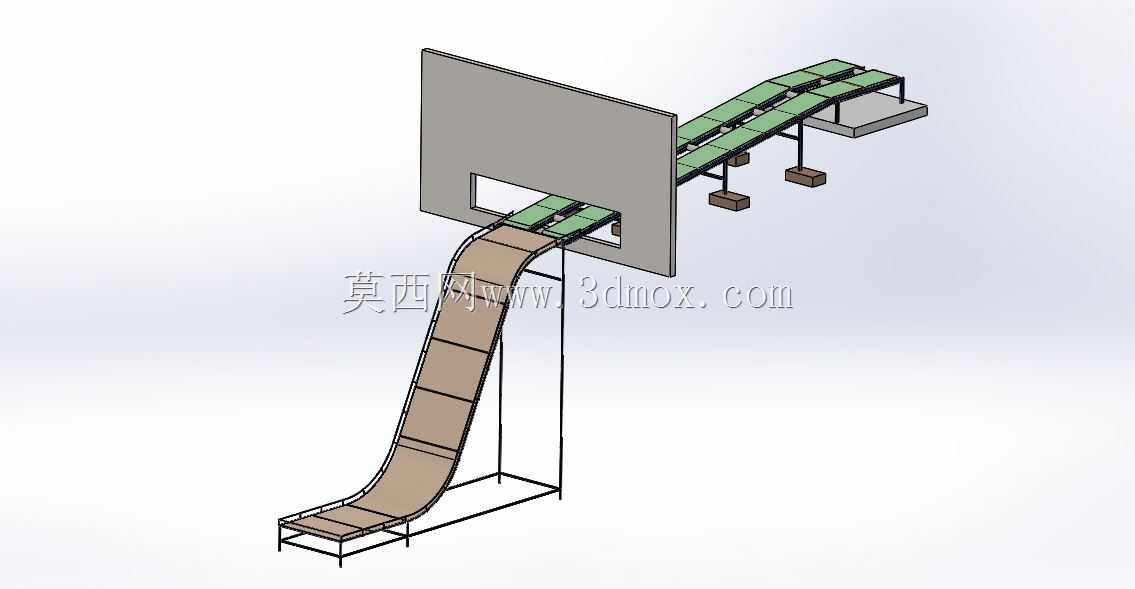

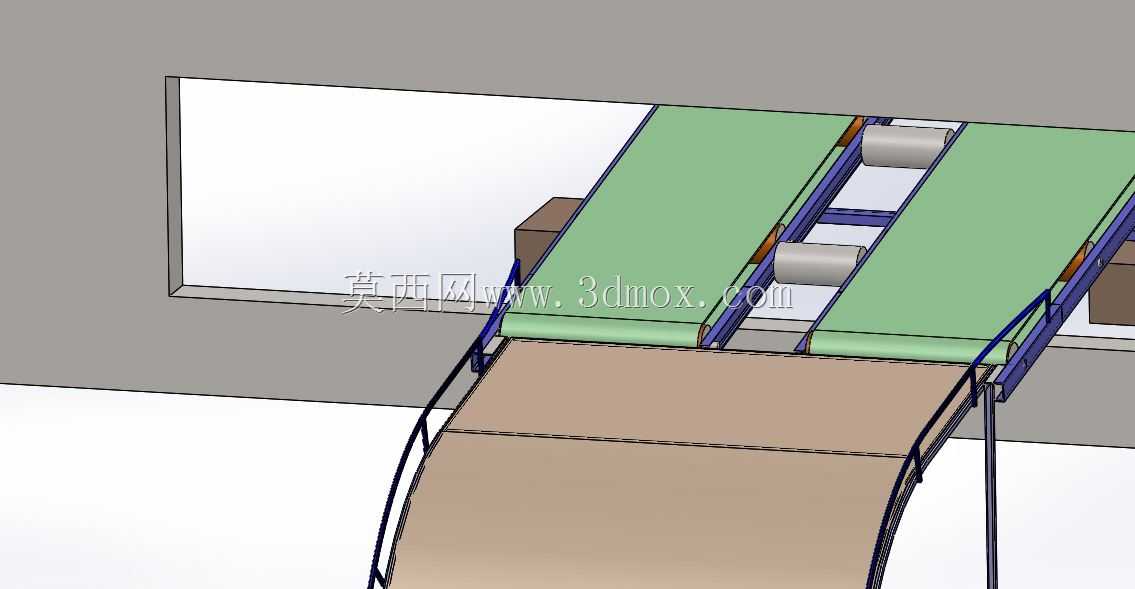

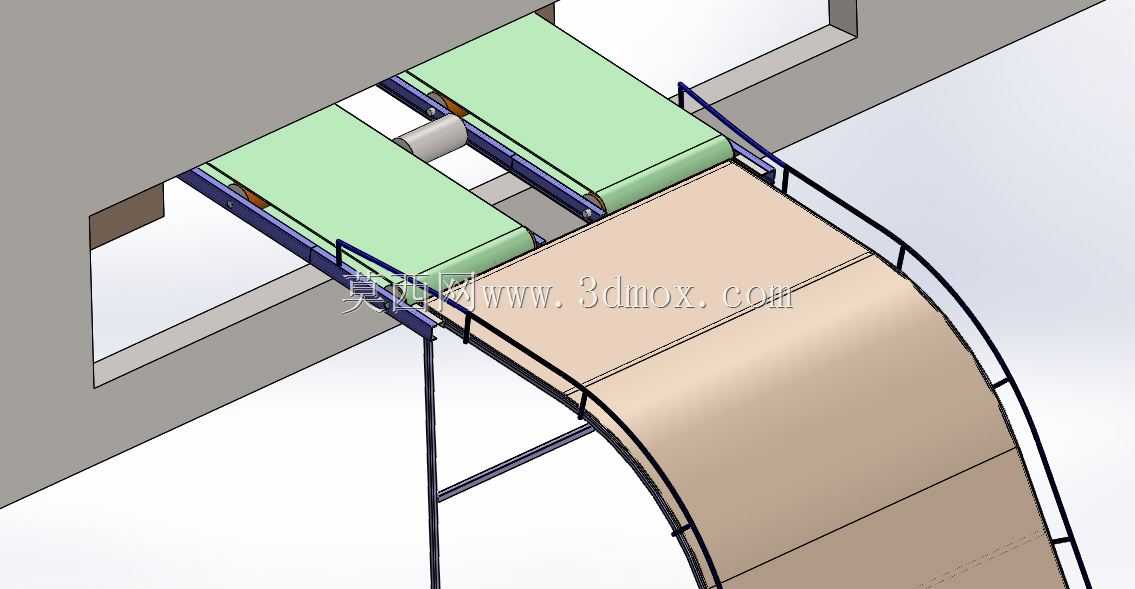

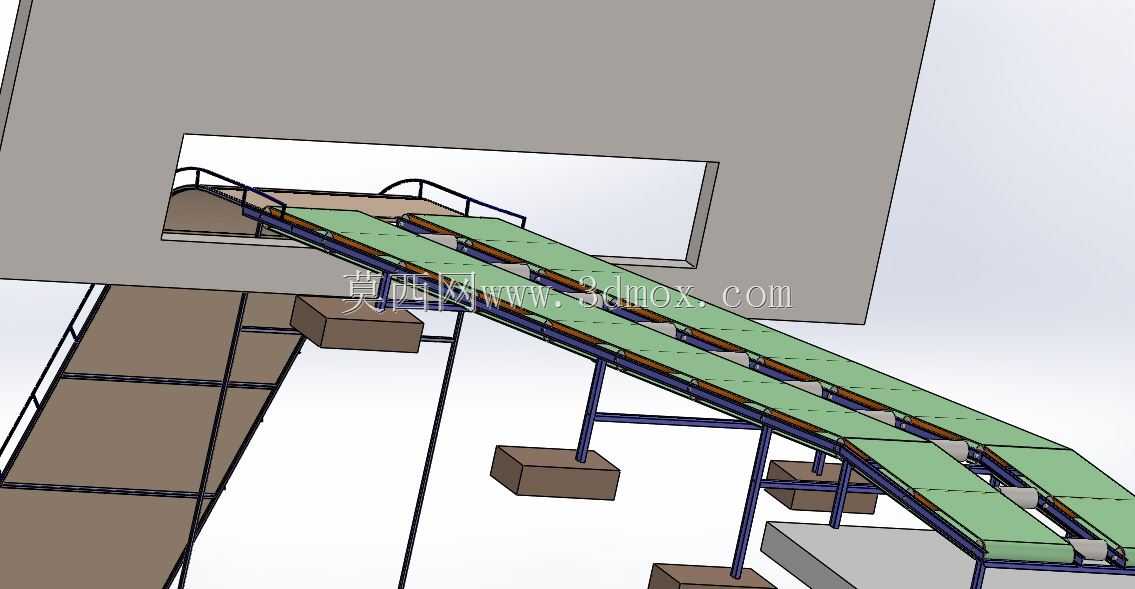

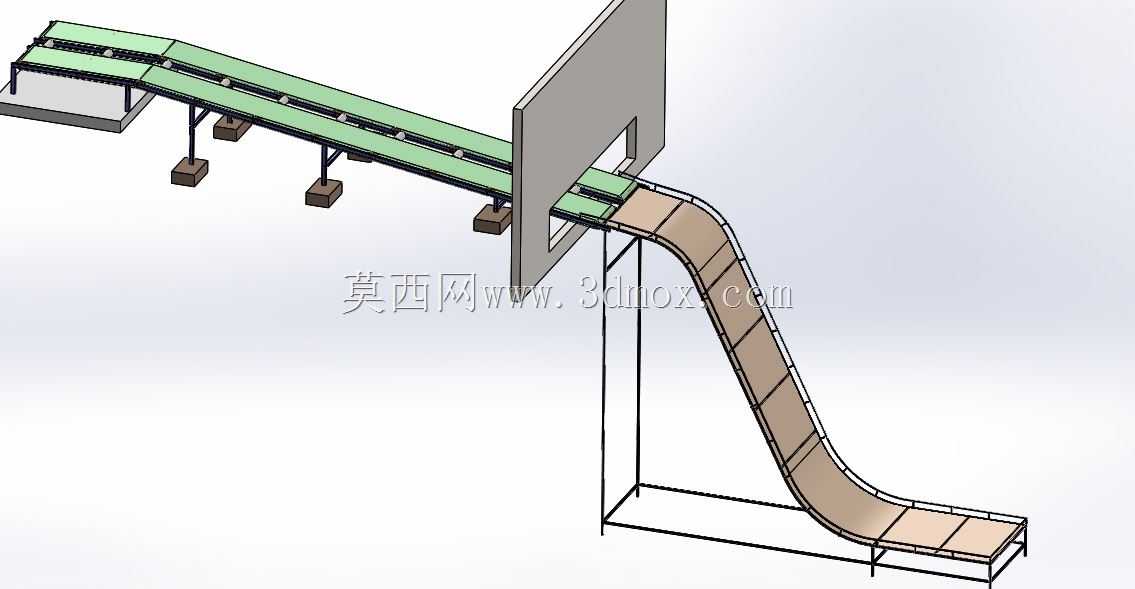

这款输送装置针对存在高低差、且中间有立式挡板阻隔的生产工位做了适配设计，常见于电子组装线跨工位物料转运、包装工序段的成品跨设备输送、零散冲压件的工序间传递场景，解决常规平直皮带机无法绕过固定挡板、同时完成高低位物料转运的痛点。设备整体分为高位水平段、弯折过渡段、低位倾斜段三个功能区段，高位水平段的机架通过四个可调高度的方形支撑脚落地，可根据对接设备的出料口高度调整水平段的安装高度，支撑脚底部预留膨胀螺栓安装孔，可直接固定在车间水泥地面或设备安装平台上，避免设备运行过程中出现移位。高位段末端设置立式挡料板，挡料板上开有与皮带宽度匹配的过料缺口，皮带从缺口位置穿过，既可以阻挡高位段输送过程中物料从侧边掉落，也不会阻碍皮带的正常运行，缺口两侧设置有导向挡边，避免物料经过缺口位置时出现卡滞。弯折过渡段采用多组小直径托辊排布，将皮带的弯折曲率控制在合理范围内，避免弯折角度过大导致皮带出现过度折损、或者物料在弯折位置出现滑落，托辊采用两端带轴承的安装结构，转动阻力小，长期运行也不会出现皮带跑偏的问题。低位倾斜段采用方管焊接的一体式机架，机架底部设置有水平安装脚，可直接固定在低位工位的安装台面上，倾斜段的皮带表面设置有等距分布的横向挡条，可避免倾斜输送过程中物料向下滑落，适配有一定重量的零散工件、包装成品的输送需求。设备自带的滑块结构集成在高位段的机架侧边，可根据实际生产的物料宽度调整侧边导向条的间距，适配不同尺寸规格的物料输送，调整时只需松开滑块上的锁紧螺丝，滑动导向条到对应宽度后锁紧即可，无需拆卸额外零件，调整效率较高。安装时需要注意高位段与低位段的对接精度，保证皮带在弯折位置的对中度，避免运行过程中出现皮带跑偏磨边的问题，设备的整体安装边界需要预留出侧边滑块调整的操作空间，以及两端对接设备的维护空间，高位段支撑脚的可调行程可覆盖常规车间同类型工位的高度差范围，无需额外制作加高底座。
