折叠装箱作业用倾斜输送滑道结构

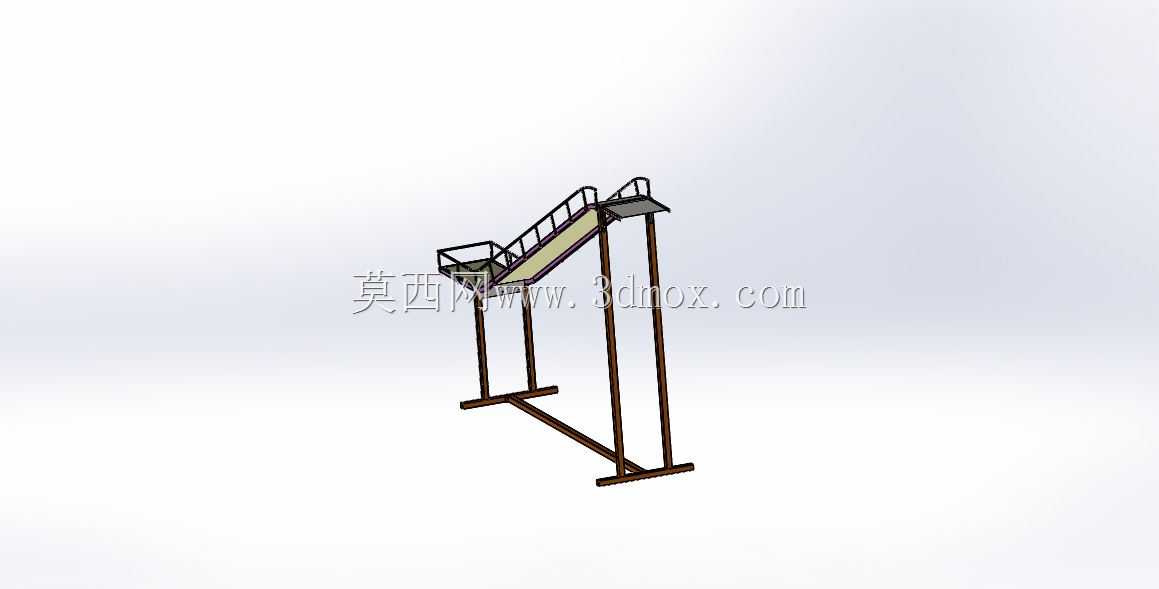

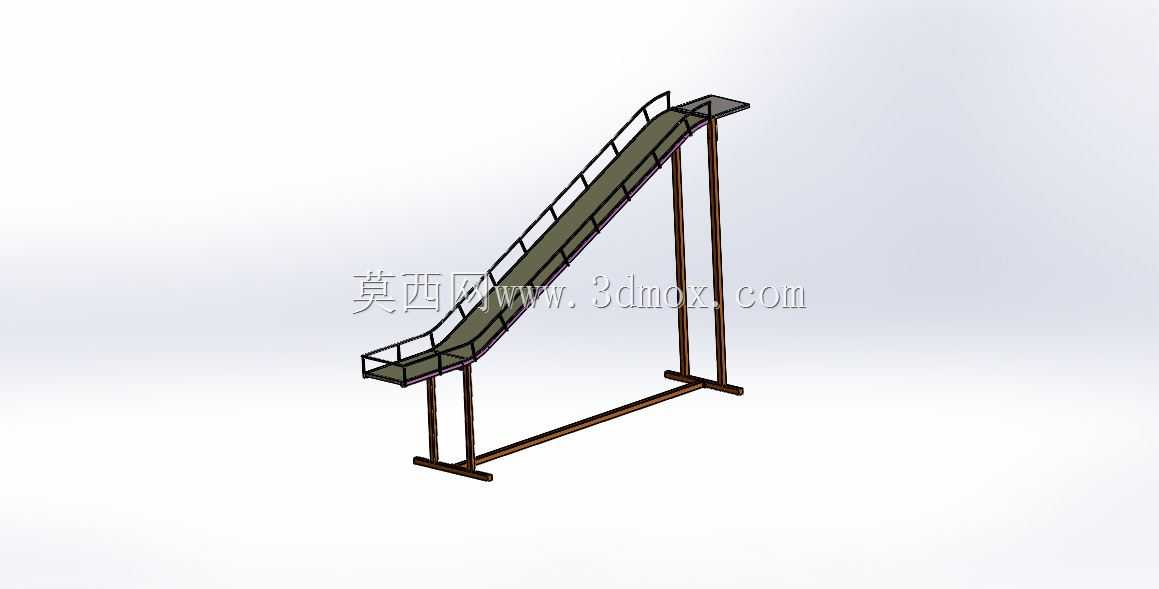

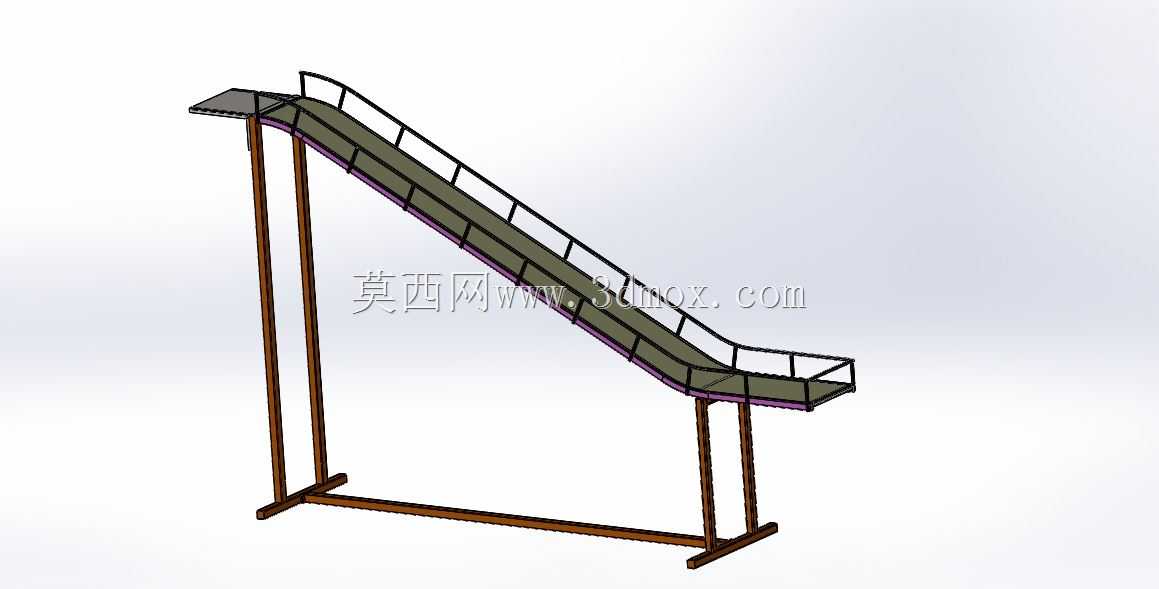

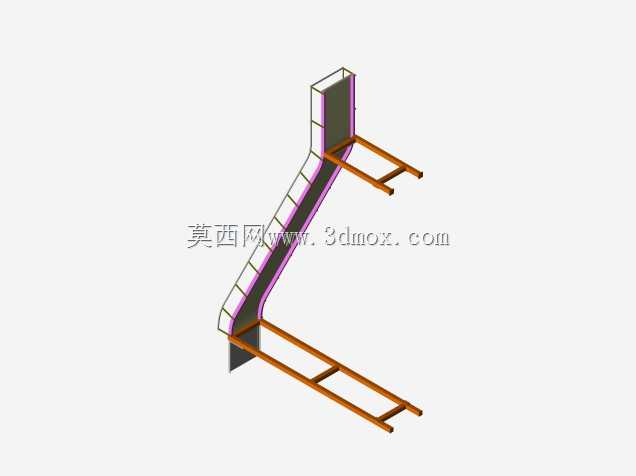

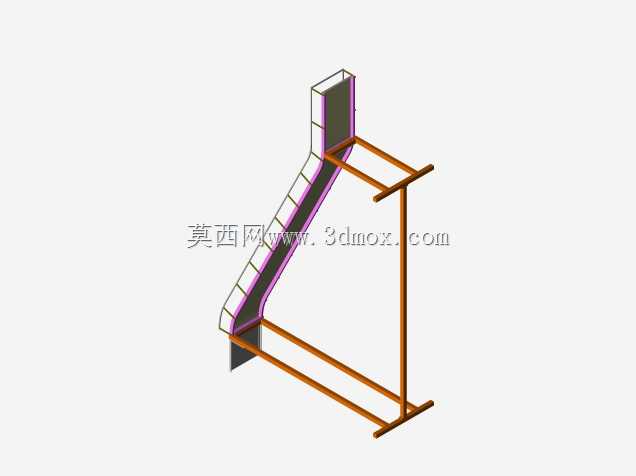

这款倾斜式输送滑道主要面向包装仓储环节的折叠件装箱作业场景，在纸箱包装工位、成品折叠工序末端衔接使用，替代人工逐件递送入箱的重复操作，降低作业人员弯腰取放的劳动强度，同时避免人工传递过程中工件磕碰、掉落的问题，提升折叠类工件装箱的作业连贯性。从结构设计来看，整体采用单斜向主滑道搭配双侧支撑立柱的框架形式，滑道主体为带侧边围挡的槽型结构，围挡高度根据常规折叠件的堆叠厚度设置，防止工件在下滑过程中从侧边脱出；滑道表面做平滑过渡处理，两段衔接位置无凸起台阶，保证工件依靠自重即可顺畅下滑，无需额外动力驱动。支撑部分采用方管焊接的立式立柱搭配底部横向连接梁，底部支撑脚做加宽处理，增大与地面的接触面积，避免作业过程中设备出现侧翻、移位的情况，立柱与滑道主体采用螺栓紧固连接，可根据现场工位的高度差微调滑道的倾斜角度，适配不同高度的装箱工位布局。在安装边界方面，设备整体占地宽度适配常规单人作业工位的空间需求，长度可根据作业点与纸箱放置点的水平距离调整，滑道上端进料端高度匹配折叠工序的出料台面高度，下端出料端高度略高于纸箱开口上沿，保证工件滑出后可直接落入纸箱内部，不会与纸箱边缘发生卡滞。设计过程中优先考虑无动力输送的可靠性，滑道倾斜角度经过反复校核，既避免角度过小导致工件下滑卡顿，也防止角度过大造成工件下滑速度过快冲出纸箱，双侧护栏的间距预留了足够的工件通过余量，可兼容一定尺寸范围内的折叠类工件输送需求，整体结构无复杂传动部件，后期维护仅需定期检查紧固螺栓、清理滑道表面杂物即可，适合包装车间、仓储分拣区域长期连续使用。在实际应用中，该滑道可直接对接折叠设备的出料口，也可作为人工折叠工位的辅助下料装置，工件完成折叠后从滑道上端放入，沿倾斜滑道自然滑落到下端的纸箱内，作业人员仅需在下端整理箱内工件排布即可，单工位作业效率较纯人工递送入箱可提升近四成，同时减少工件传递过程中的表面划伤风险，对于纸质折叠件、轻薄塑料折叠件的装箱作业适配性较强。
