通用支架式皮带输送设备结构设计

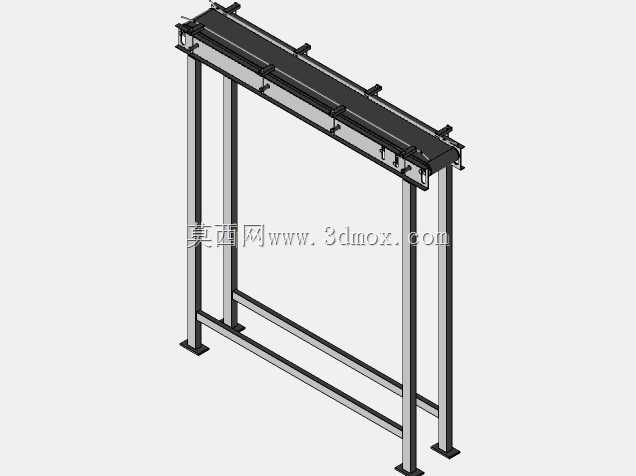

这款支架式皮带输送结构，在轻工装配、电子零部件周转、小型包装件转运场景中适配性极强，很多车间的工位间短距离物料传递、工序间工件流转都会用到这类结构，相比大型长距离输送设备，它的占地跨度更小，部署灵活，不需要复杂的地基预埋，直接通过底部的方形安装脚板配合膨胀螺栓就能固定在车间硬化地面上，安装时只要调整四个支脚的水平度，就能保证皮带运行不跑偏。从结构设计逻辑来看，整体采用方管焊接作为主支撑框架，四根竖直支脚承担整机载荷，上下两层横向方管连接杆形成框架的刚性支撑，避免设备运行过程中出现框架晃动，这种框架结构的抗扭性能足够应对常规10kg以内的单件物料输送载荷，支脚的高度设计预留了常规作业面的适配空间，能和多数装配工作台、检测工位的台面高度匹配，不需要额外做垫高或者截短处理。输送面采用平皮带结构，两侧设置的导向挡件能避免物料在输送过程中从侧边滑落，皮带两端的辊筒组件一端作为主动辊连接驱动单元，一端作为从动辊做张紧调节，张紧结构设计在从动辊端，调整两侧的张紧螺栓就能同步调整皮带的张紧度，同时纠正皮带的跑偏问题，日常维护时不需要拆解主体框架就能完成皮带更换和张紧调整。设备的整体宽度控制在窄幅输送的合理区间，长度适配单跨工位的传递距离，两侧没有突出的尖锐结构，所有焊接位置都做了打磨处理，避免车间作业人员剐蹭受伤，框架的横向连接杆除了提升刚性之外，还可以作为线缆、气动管路的布设支撑，不需要额外做走线架。在实际选型适配的时候，这类结构可以根据现场的输送距离、输送载荷调整支脚的型材规格和皮带宽度，当前的通用结构不需要做大幅修改就能适配多数轻型物料的输送需求，概念设计阶段可以直接调用这个结构做产线布局的方案验证，省去从零开始搭建框架的时间，结构上预留的驱动安装位可以适配不同功率的减速电机，根据输送节拍的要求调整运行速度，不管是连续运行的流水线还是间歇式的工位传递都能满足使用要求。安装边界方面，设备左右两侧预留的维护空间只需要300mm就能满足日常调整、检修的操作需求，顶部输送面距离地面的高度符合人体工程学作业要求，作业人员取放物料的时候不需要过度弯腰或者抬臂，长时间作业的疲劳度更低，底部支脚之间的空置空间可以放置周转箱或者废料收集盒，充分利用车间的垂直空间，不会造成作业区域的空间浪费。
