间歇传动用日内瓦轮机构三维设计

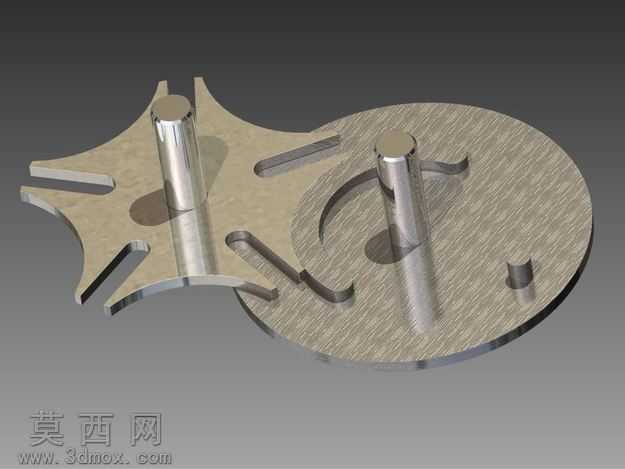

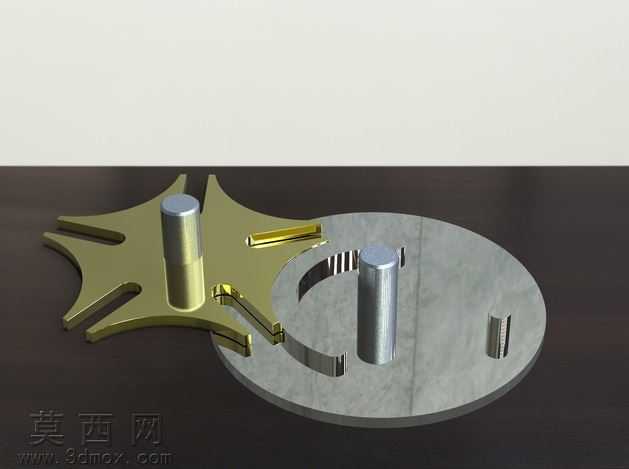

本作品为经典日内瓦轮间歇传动机构的三维建模成果，建模过程中严格遵循机械设计手册中槽轮机构的参数规范，先通过草图绘制确定主动拨盘、从动槽轮的轮廓基准，主动拨盘的拨销直径、锁止弧半径与从动槽轮的径向槽深度、槽口倒角参数完全匹配传动啮合要求，避免出现运动干涉或卡滞问题。建模阶段对两个核心构件的配合基准做了同轴度约束，拨销与槽轮径向槽的间隙控制在合理公差范围内，既保证传动过程的顺滑性，也还原了实际机械加工中的装配余量。材质渲染部分，主动拨盘采用黄铜金属材质，调整材质球的金属度、粗糙度参数还原黄铜构件的哑光金属质感，表面添加细微的机加工纹理提升真实感；从动槽轮采用冷轧钢材质，还原钢制零件的冷调金属光泽，表面做轻微的磨砂处理模拟实际工业零件的加工表面效果；两个定位圆柱销采用亮面金属材质，与主体构件形成材质层次区分。结构设计上完整还原日内瓦轮的核心传动逻辑：主动拨盘连续回转时，拨销进入从动槽轮的径向槽带动槽轮做定角度回转，当拨销脱离径向槽后，拨盘的锁止弧与槽轮的锁止凹面完全贴合，将槽轮锁止在固定位置，实现周期性的间歇运动效果。建模过程中对锁止弧的贴合面做了曲面优化，保证锁止状态下两个构件无错位、无间隙，还原真实机构的定位精度。整体装配体添加了运动仿真的配合约束，可直观演示日内瓦轮的间歇传动过程，拨盘每回转一周，槽轮对应转过固定角度，完全符合日内瓦轮机构的运动特性，可用于机械原理教学演示、间歇传动机构方案验证等场景，模型的所有特征均为可编辑参数，可根据实际使用需求调整槽数、中心距、拨销尺寸等核心参数，适配不同的传动工况要求。
