轮腿复合式远程遥控钻孔作业装置

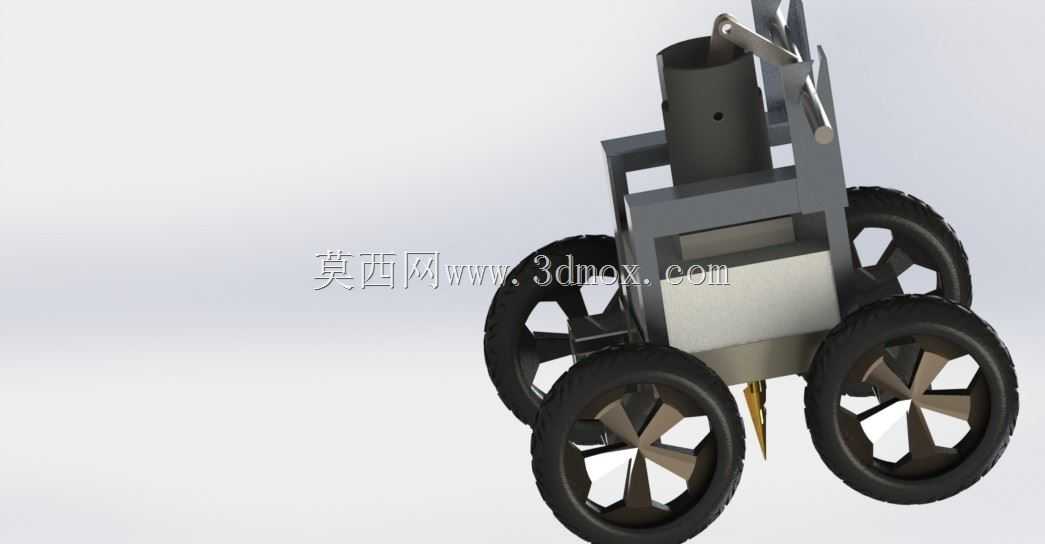

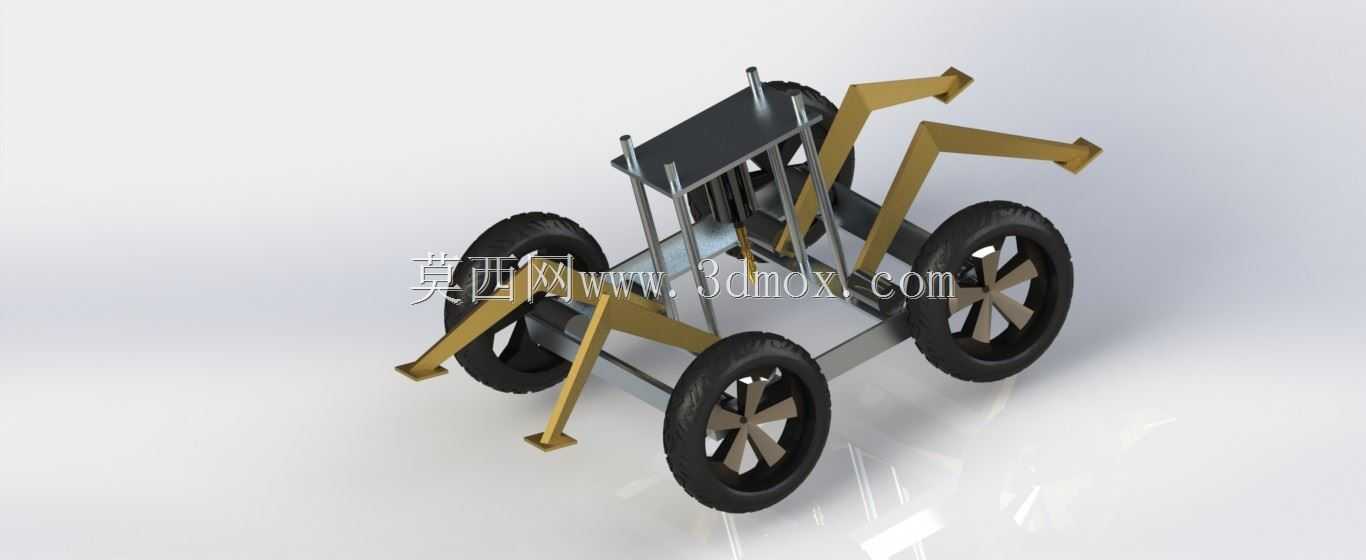

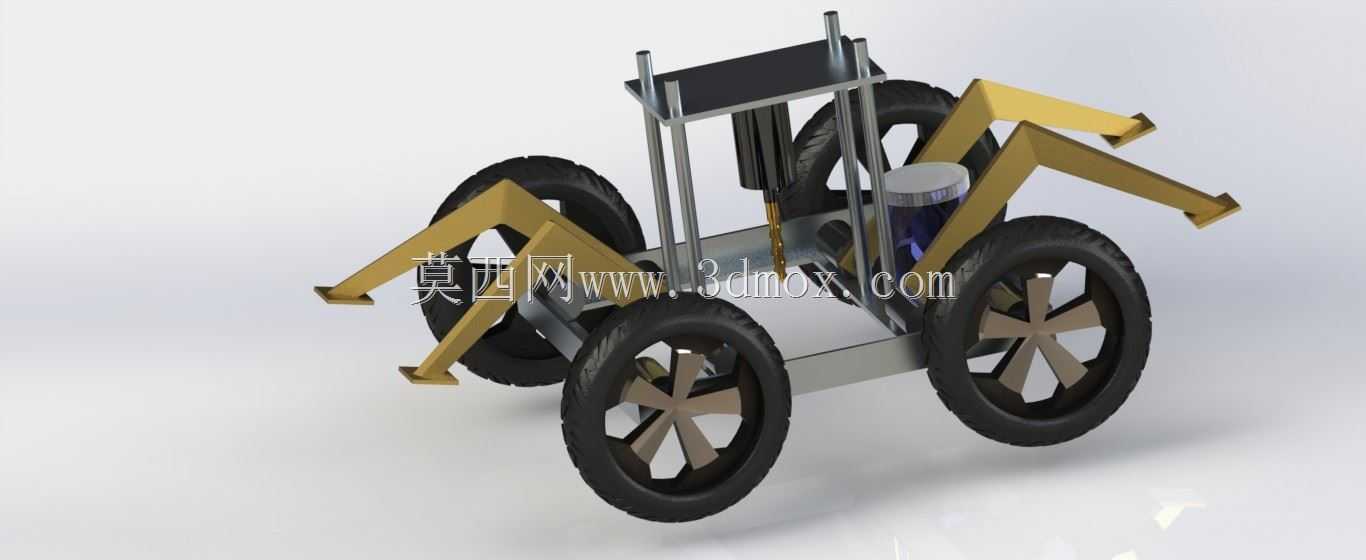

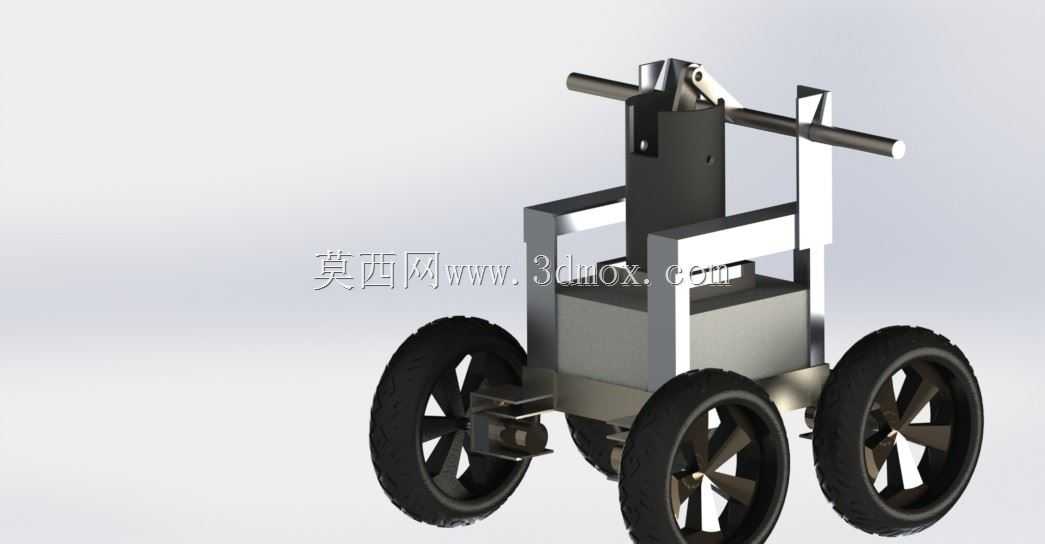

这款轮腿复合式远程作业钻孔装置，核心瞄准传统钻孔设备难以覆盖的复杂地形作业场景，在山地管线巡检补孔、灾后建筑构件钻孔固定、野外地质勘探浅层钻孔、狭窄区域设备安装打孔这类场景下，常规轮式钻孔设备容易因地形起伏卡滞，履带式设备又存在转弯半径大、无法跨越垂直障碍的问题，该装置通过轮腿结合的移动结构设计，刚好填补了这一作业场景的设备空白。从功能实现逻辑来看，装置搭载的钻孔执行单元采用垂直导向立柱结构，钻具进给路径沿立柱做直线运动，作业时可通过支腿结构将整机抬升锁定，让四个行走轮脱离接触面，避免钻孔过程中整机振动带来的钻位偏移，保障钻孔垂直度与孔径精度，支腿末端设计有平面支撑脚垫，可在碎石、松软土层表面分散接地压力，不会出现作业过程中支腿下陷的问题。移动系统的设计上，四个大直径橡胶行走轮负责平整路面的快速移动，轮面采用深花纹越野胎面结构，可在泥泞、碎石路面提供足够抓地力，搭配的两组折臂式支腿结构，单支腿具备两个转动自由度，在遇到垂直高度不超过轮半径的障碍时，可通过支腿撑地将整机抬升跨越，也可在坡度不超过30度的斜坡面上通过支腿调整整机水平度，保障钻孔作业的基准面稳定。整机框架采用薄壁矩形钢管焊接成型，主框架分为上下两层结构，下层框架预留钻孔单元的安装空间与电池、控制模块的安装位，上层平板区域可搭载小型作业辅具或者检测传感器，框架整体做镂空减重设计，在保证结构刚性的前提下控制整机自重，方便远距离转运。从安装边界尺寸来看，整机行走状态下的宽度控制在常规人行步道宽度范围内，可顺利通过狭窄的施工通道与乡间小路，钻孔单元的行程覆盖常规浅层安装孔的深度需求，钻夹头适配常规规格的建工钻头与金属钻头，可根据作业材质快速更换钻具。控制逻辑上采用远程遥控操作模式，作业人员无需靠近钻孔作业面，可在安全距离外控制设备的移动、支腿调平、钻孔进给全流程，尤其适合存在落石风险、边坡不稳定、狭小空间内的钻孔作业，避免人员直接暴露在危险作业环境中。结构设计过程中，重点平衡了移动灵活性与作业稳定性的矛盾，行走轮的轮轴位置做了加强设计，可承受支腿撑地时的整机载荷，支腿的铰接点采用耐磨衬套结构，长期反复转动也不会出现间隙过大导致的定位偏差，钻孔单元的进给导轨与主框架采用螺栓连接，后期维护时可快速拆解更换导轨或者钻具动力部件，不需要对主框架做切割焊接作业。在实际作业流程中，设备抵达作业区域后，首先通过遥控调整四个支腿的伸出长度，将整机调整至水平状态，确认支撑稳定后再启动钻孔动力头，按照设定的进给速度完成钻孔作业，钻孔完成后先收回钻具，再收回支腿让行走轮接地，即可快速转移至下一个作业点位，相比传统的人工携带手持式钻机作业，该设备可大幅降低作业人员的劳动强度，同时在危险区域作业时提升安全系数，相比大型车载钻孔设备，又具备更强的地形通过能力与点位转移灵活性，适合分散点位的钻孔作业需求。
