客车弓架铆接作业双主轴自进给钻孔装置

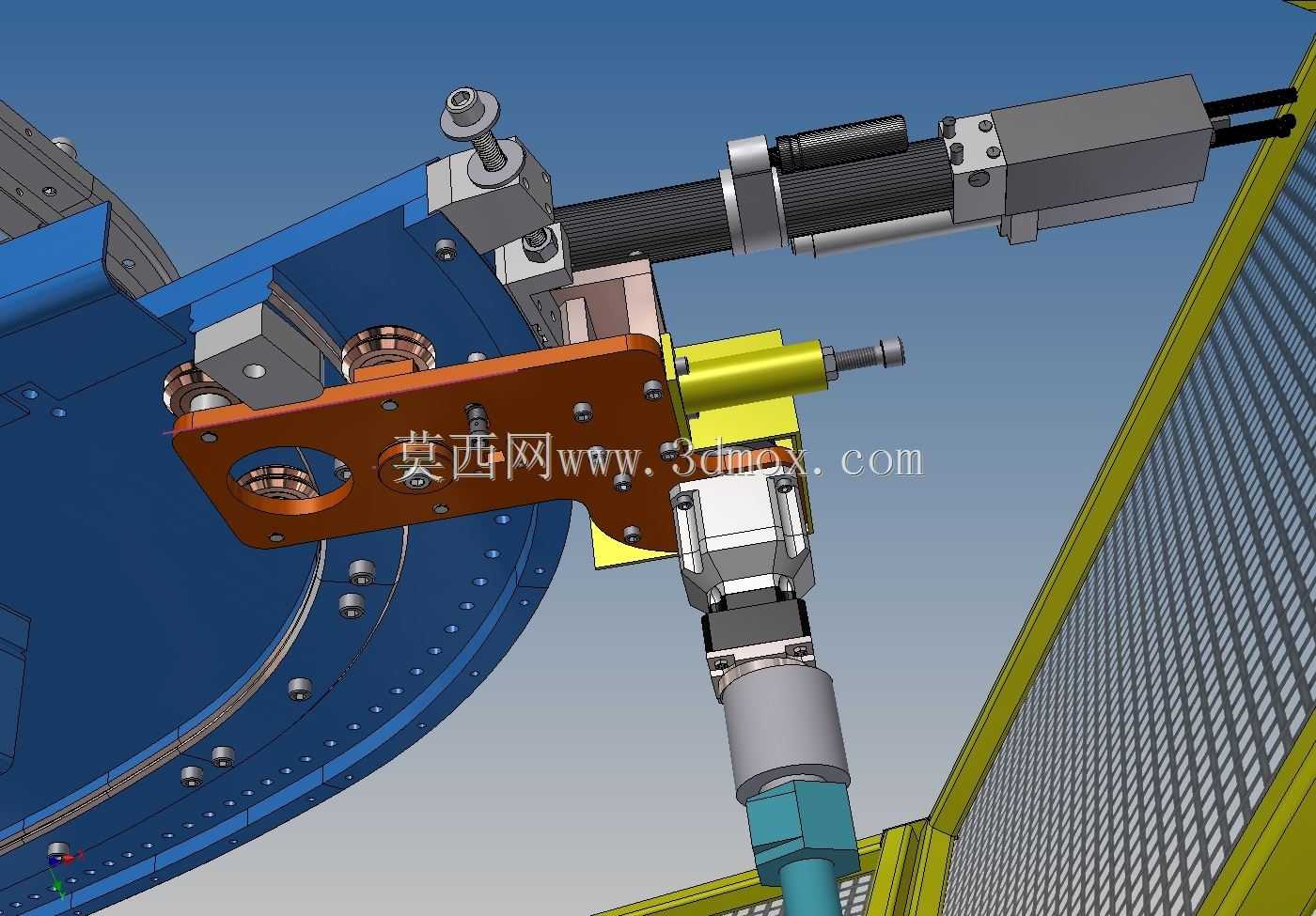

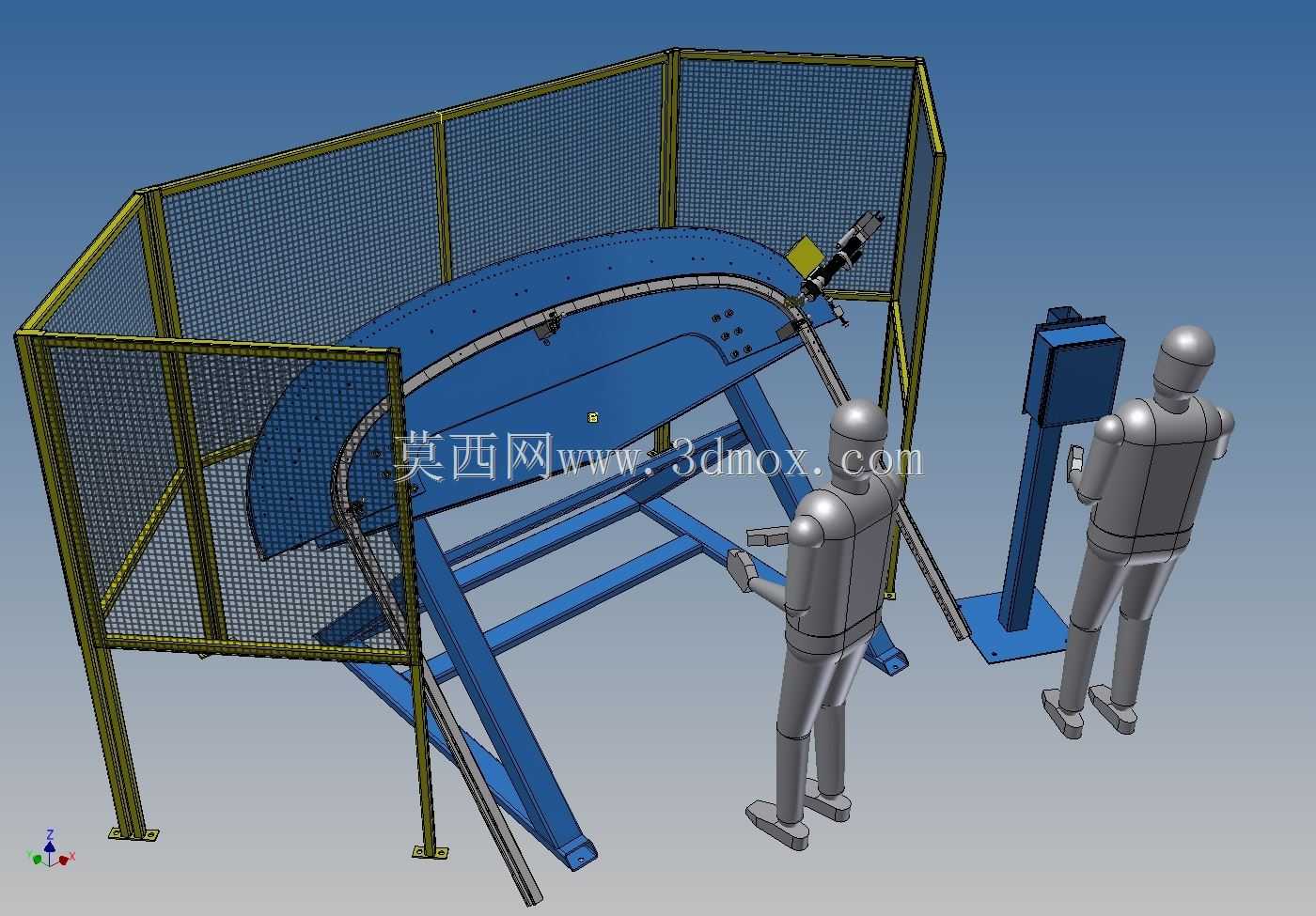

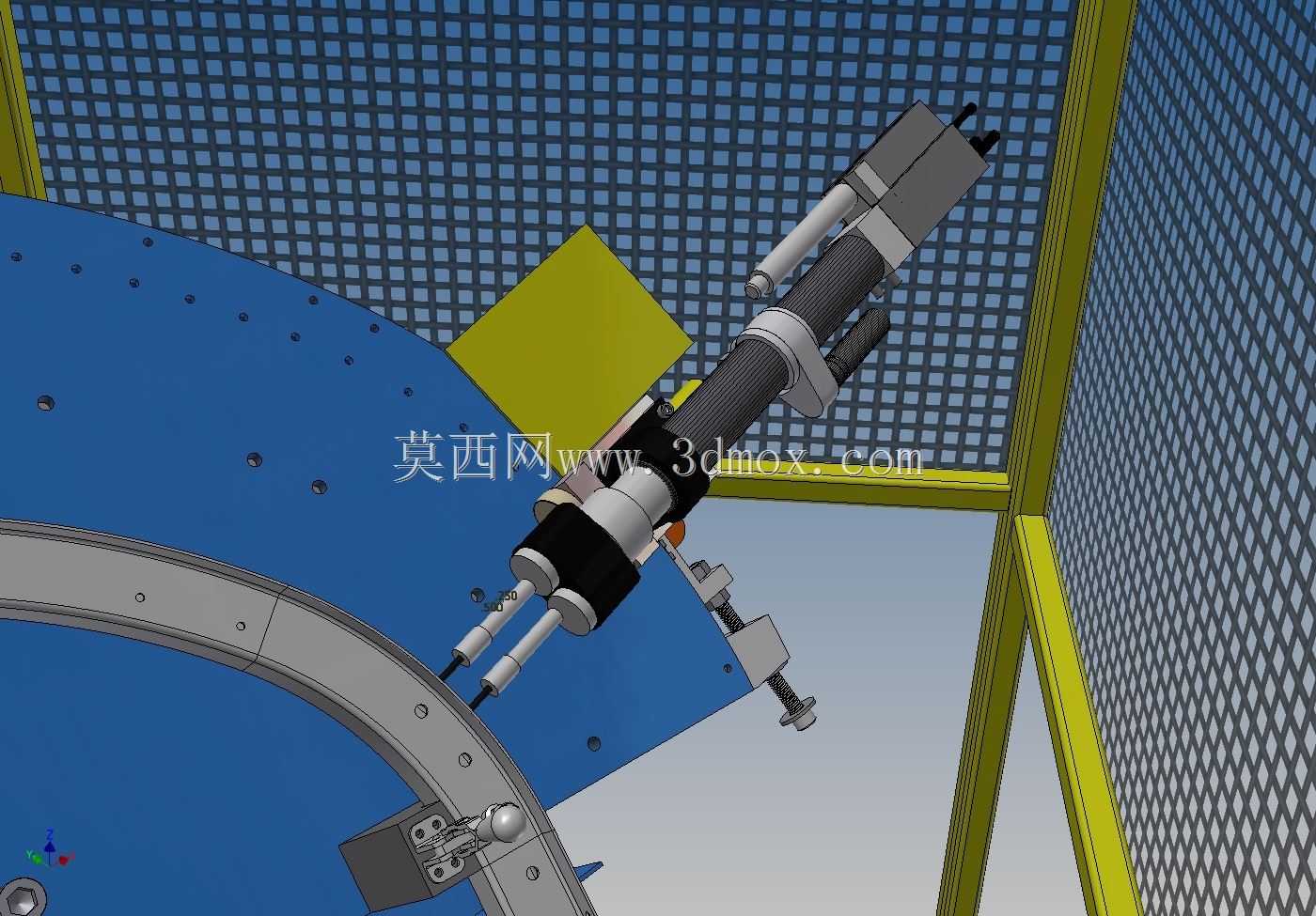

在客车车身骨架的生产环节，弓形构件作为侧围与顶盖衔接的核心承载结构，其铆接孔位的加工精度直接决定后续铆接装配的同轴度与连接强度，传统人工手持风钻作业的方式，不仅孔位偏差容易超出0.2mm的工艺公差，单孔加工效率也难以匹配批量流水线的生产节拍，这款双主轴自进给钻孔装置正是针对该场景开发的专用加工执行单元。从实际作业适配来看，装置整体采用模块化集成设计，双主轴单元平行排布，主轴间距匹配客车弓架常规铆接孔的孔距设计要求，可一次进给完成两个同规格孔位的钻削加工，相比单主轴作业效率提升近一倍，同时能避免两次定位带来的孔位累计误差。自进给结构集成在主轴套筒内部，采用气动进给驱动方式，进给行程可根据弓架型材的壁厚进行无级调节，适配3-12mm厚度的碳钢、铝合金弓架型材加工需求，进给速度可匹配不同直径钻头的切削参数要求，避免人工进给压力不稳定导致的钻头崩损、孔壁粗糙度超差问题。设计过程中，装置的安装基准面做了定位销孔与快装夹头的集成设计，可直接适配现场现有弓架焊接工装的安装接口，无需对原有工装做大规模改造，安装时仅需通过两个定位销完成与工装支架的定位，再通过快夹螺栓锁紧即可，整体安装边界控制在400mm×200mm×350mm的空间范围内，不会与弓架周边的防护网、定位夹具产生运动干涉。主轴单元采用高精度角接触轴承支撑，径向跳动控制在0.01mm以内，可适配高速钢钻头、硬质合金钻头的装夹需求，钻削过程中主轴的稳定性足以满足铆接孔H8级的精度要求，钻削完成后主轴自动回退，无需人工操作退刀。装置的外围配置了可调节的防护挡板，挡板采用网格镂空结构，既可以阻挡钻削过程中飞溅的铁屑，避免划伤作业人员，也不会遮挡操作人员观察钻削状态的视线，挡板的角度可根据弓架的摆放姿态做30度范围内的调整，适配不同弧度弓架的加工作业。从功能适配性来看，这款钻孔装置不需要复杂的数控系统支撑，仅通过气动逻辑阀即可完成进给、钻削、回退的全流程动作，现场维护成本低，气动元件均采用行业通用规格，备件更换便捷，适合客车生产车间多工位的批量部署。在钻削头的连接部位，设计了浮动缓冲结构，当钻头接触工件表面时可提供3mm的浮动缓冲量，避免刚性接触导致的钻头崩刃，同时能补偿工件定位时的微小误差，保证钻头垂直进入工件表面，减少孔口毛刺的产生。装置的气源接口采用标准快插接头，接入车间常规0.6-0.8MPa的压缩空气即可正常工作，无需额外配置液压站等辅助设备，整体能耗低，作业过程中无液压油泄漏风险，符合车间的安全生产要求。针对客车弓架的弧形结构特点，装置的安装支架预留了角度调节腰型孔，可根据不同车型弓架的弧度调整钻孔装置的倾斜角度，保证钻头轴线始终垂直于弓架的钻孔表面，避免出现斜孔导致后续铆接时铆钉受力不均的问题。日常使用过程中，仅需定期对主轴进给导轨做润滑保养，检查钻头装夹的同轴度即可，无需复杂的校准流程，一线操作人员经过简单培训即可独立完成设备操作与日常维护。
