电缆接线限位压接触点工装结构

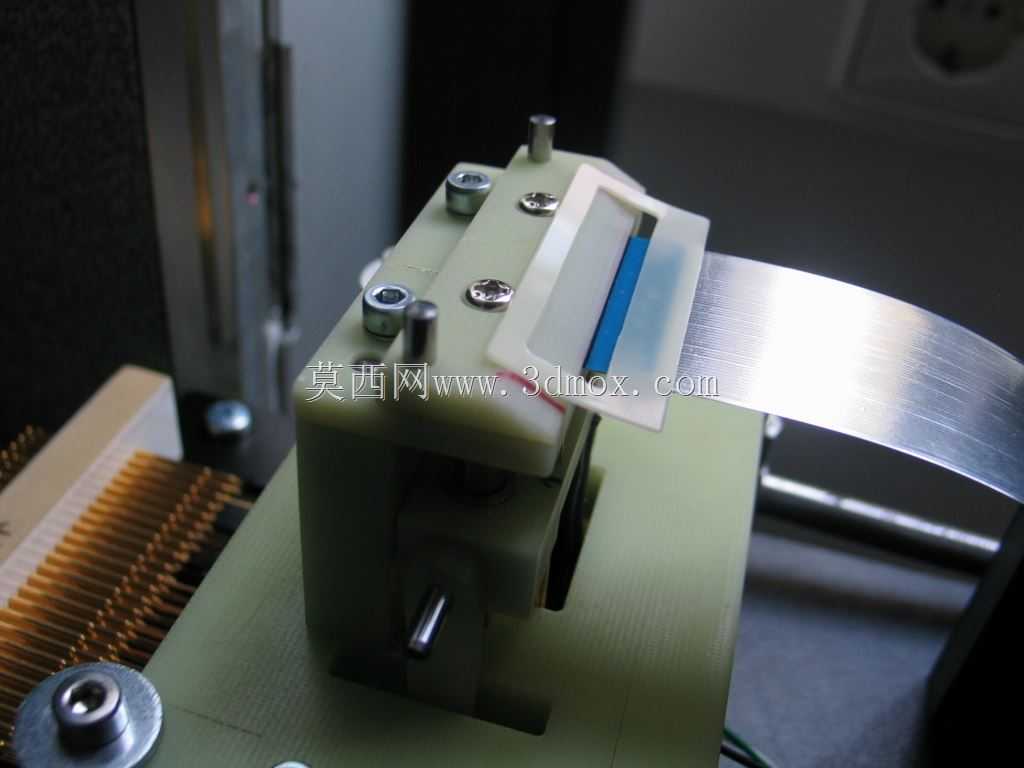

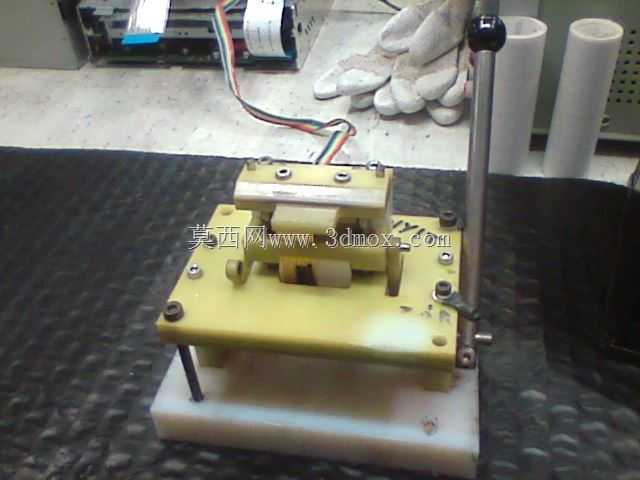

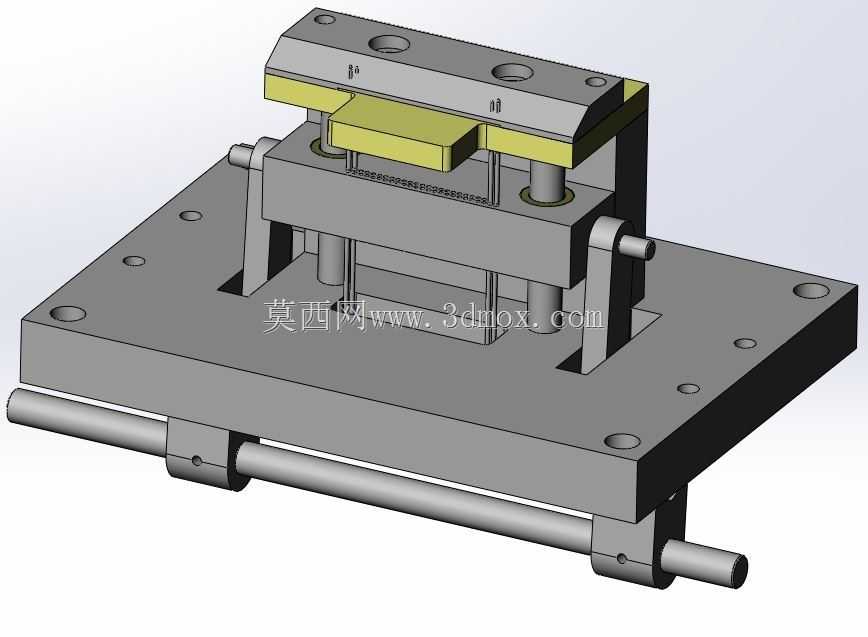

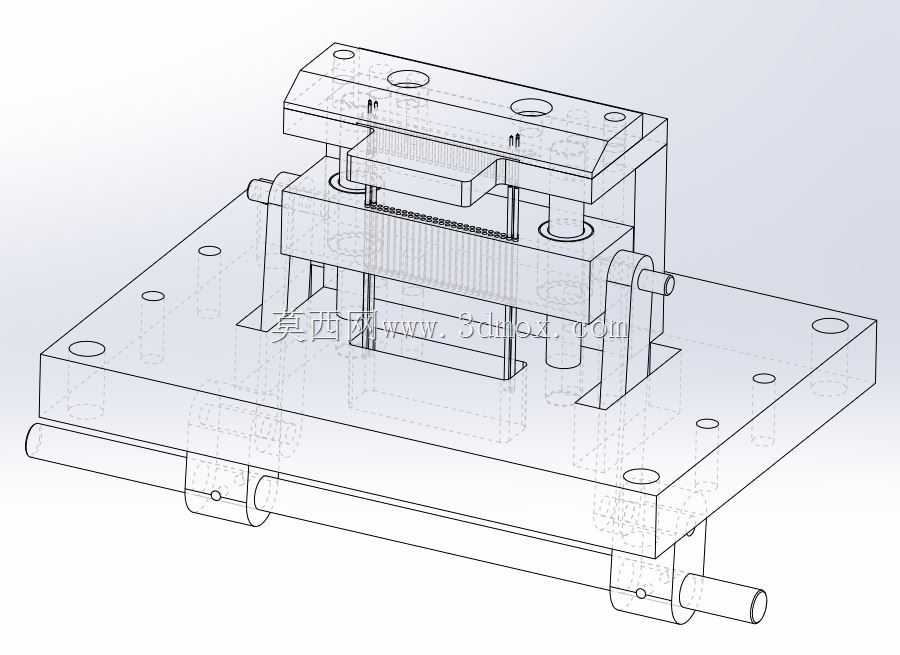

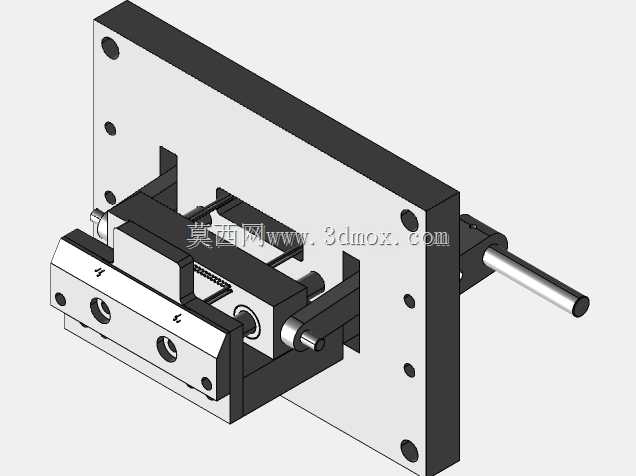

在低压线束加工、电气柜内部布线、设备端电源接线作业场景中，经常会遇到单股或多股电缆插入电源接线端时，线芯插入深度超标、多股线芯散丝触碰相邻接线位引发短路的问题，这套触点结构正是针对这类现场痛点设计的压接定位组件。从实际使用逻辑来看，该结构安装在接线工位的固定台面上，下底板预留的多组通孔可通过螺栓直接固定在工作台面或者自动化接线设备的进给工位上，底板两侧伸出的光轴作为上下模开合的导向支撑，保证上压合组件下行过程中不会出现偏斜，避免压接错位导致的触点变形。上模部分的定位槽对应不同线径的电缆触点压接位，压合时可以精准将触点的咬合齿压入电缆线芯的外层，同时结构自带的限位挡块会挡住电缆的绝缘层端部，强制限制电缆插入接线端的深度，从物理结构上杜绝线芯插入过深触碰电源内部带电件的风险，也能避免插入深度不足导致的接触面积不够、接头发热烧蚀的问题。设计过程中优先考虑了压接行程的限位，上模和下模之间设置了硬限位柱，压合到设定深度后就会停止进给，不会因为操作人员施加的压力过大把触点压裂或者压变形，同时下模的型腔完全贴合触点的外部轮廓，压接过程中触点不会出现侧向位移，保证每一次压合后的触点外形尺寸一致，后续插入电源接线座时不会出现卡滞或者配合间隙过大的问题。从安装边界来看，底板的安装孔位间距适配常规接线工位的T型槽间距，不需要额外加工过渡连接板就可以直接固定，两侧导向轴的伸出长度预留了足够的上下开合空间，放入电缆和取出压接完成的线束组件时不会出现结构干涉，上模顶部的两个安装孔可以直接连接手动压杆或者气动压缸的执行端，不需要额外设计连接转接件，适配手动小批量加工和自动化批量生产线两种使用场景。结构的中间型腔部分预留了触点的定位卡槽，放入待压接的触点时可以直接卡入卡槽定位，不需要操作人员反复调整触点位置，单次放件的定位时间可以缩短六成以上，压接完成后上模上行，下模的型腔带有微小的脱模斜度，压好的电缆触点组件不会卡在型腔内，可以直接取出进入下一道接线工序。针对现场使用中可能出现的金属碎屑残留问题，下模的型腔底部预留了微小的排屑间隙，压接过程中掉落的金属细屑会顺着间隙落到下方的承托板上，不会积存在型腔内影响后续压接的尺寸精度，日常维护时只需要定期清理承托板上的碎屑即可，不需要拆解整个结构。整套结构的受力部件都做了加厚处理，长期反复压合也不会出现导向轴弯曲、模架变形的问题，适配0.5平方到6平方之间的常规低压电缆触点压接作业，在民用电气组装、工业设备布线、低压配电柜生产等场景下都能直接套用，不需要做大幅的结构修改，压接后的触点拉脱力可以满足常规电气接线的强度要求，不会出现电缆拉扯后触点脱落的问题，同时压接后的触点端部平整度一致，插入电源接线端子时的配合紧密度均匀，能有效降低接线处的接触电阻，减少长期通电后的接头发热隐患。
