黄铜内螺纹截止式手动控制阀结构

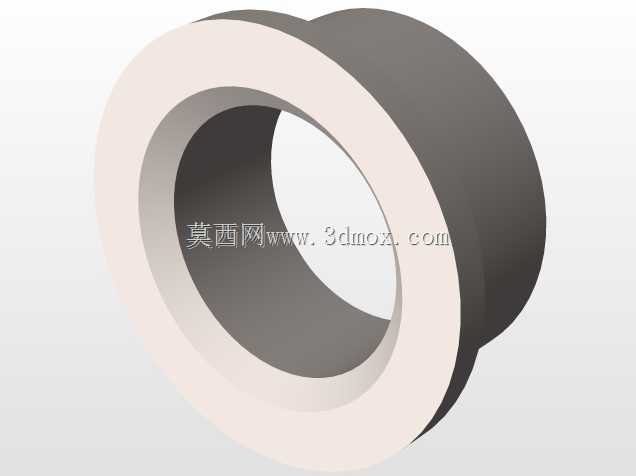

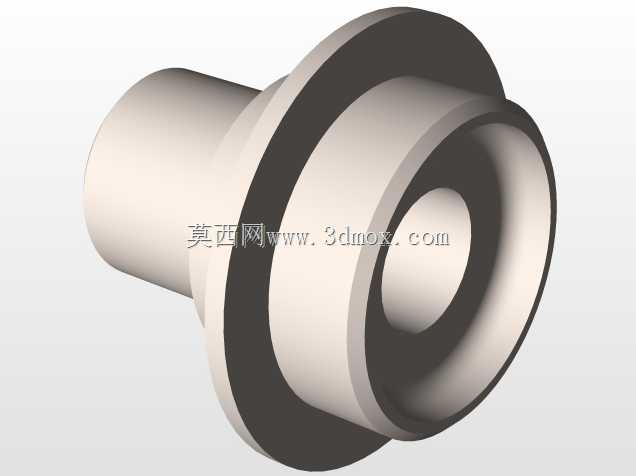

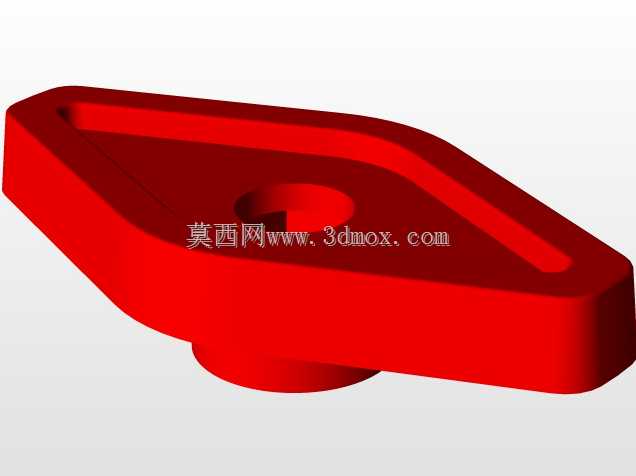

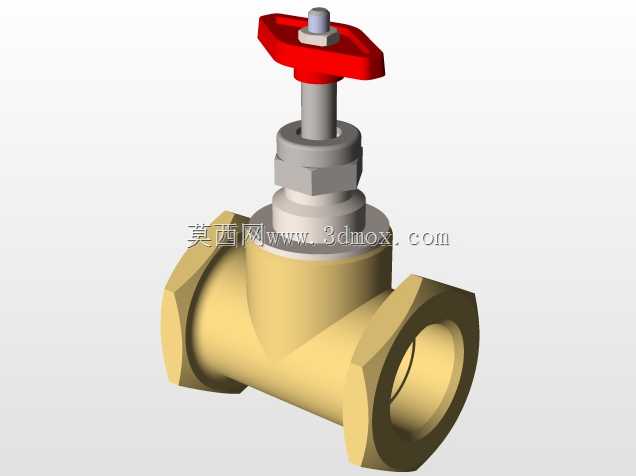

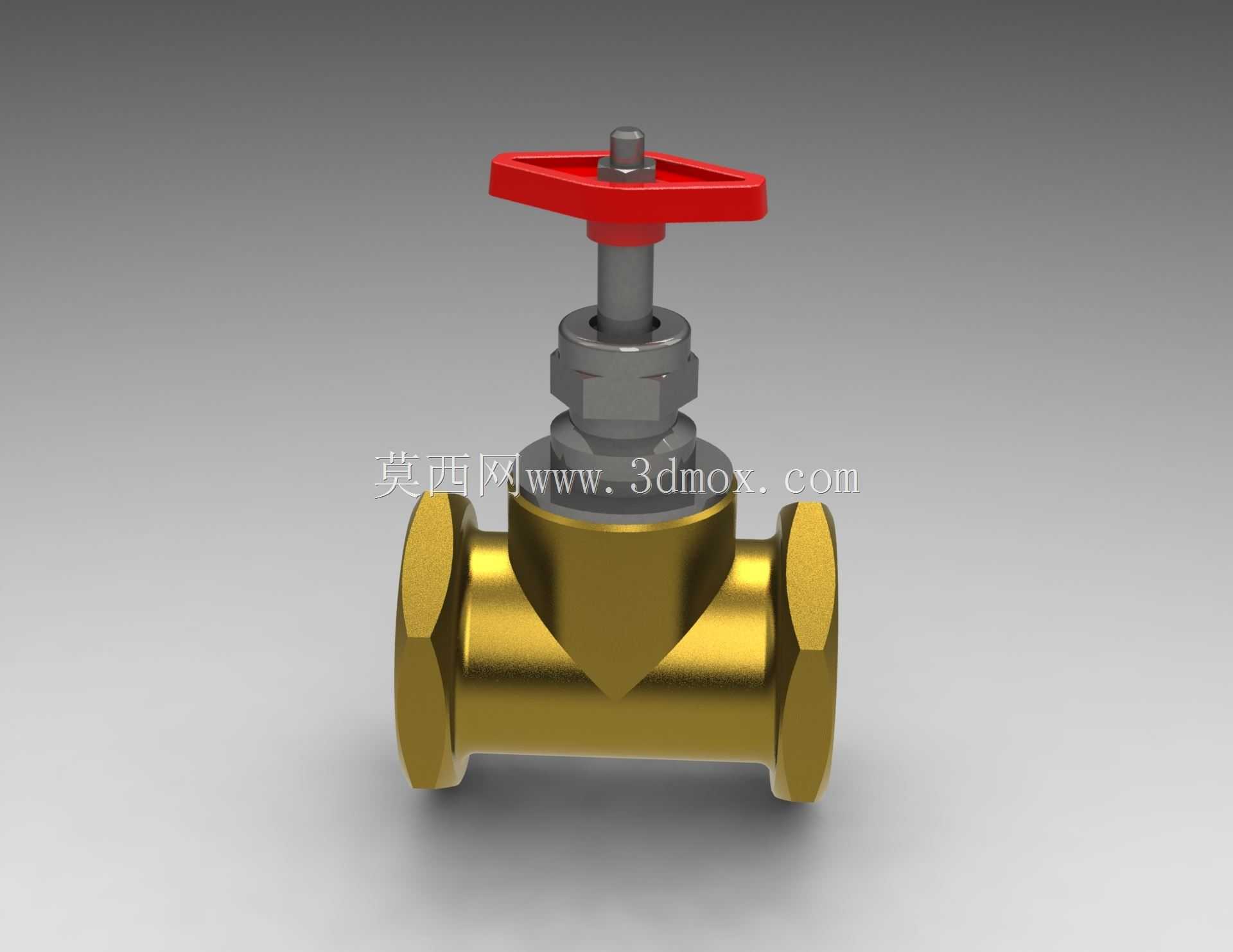

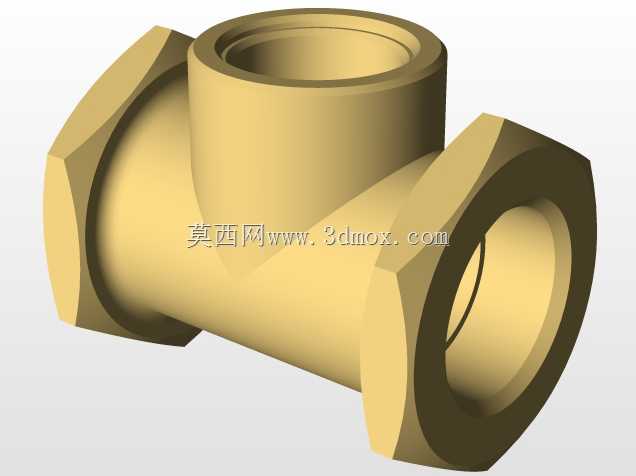

这款手动控制阀的结构设计完全贴合民用给排水、小型暖通管路、低压气动输送系统的实际使用需求，日常工况下可承担管路介质通断、流量微调的核心作用，适配的介质包含常温清水、低压蒸汽、压缩空气以及无强腐蚀性的轻质流体，在户内供水支路、小型换热设备进出口、车间低压气路终端都能见到同结构产品的应用。阀体采用黄铜锻压成型的结构逻辑，整体流道采用下进上出的直通式布局，介质从阀体一端内螺纹接口进入后，会沿阀腔下部的导流弧面抵达阀瓣密封位置，阀瓣抬升时介质可顺畅通过阀腔从另一端接口流出，阀瓣压合在阀座密封面时即可完全截断介质通路，这种流道设计的流阻虽然略高于直通球阀，但在小开度工况下的流量调节线性度更优，不会出现球阀小开度时流量骤变的问题，非常适合需要频繁微调流量的支路管路。从安装边界来看，阀体两端的内螺纹接口采用标准管螺纹规格，安装时无需额外焊接法兰，仅需在管端缠绕密封生料带后拧入即可，阀体整体的轴向安装长度、手轮操作的预留空间都按照常规民用管路的安装间距设计，不会出现安装后与周边管路、墙面干涉的问题，手轮的操作高度也预留了足够的扳手操作空间，即便阀杆位置出现轻微锈蚀，也可以使用普通活动扳手卡在手轮的棱边位置辅助启闭，无需定制专用工装。设计过程中针对阀杆的密封结构做了多层优化，阀杆与阀盖的配合位置采用多级填料密封结构，填料压盖通过螺纹预紧的方式压合密封填料，长期使用出现渗漏时，仅需适度拧紧压盖即可补偿填料的磨损量，无需整体拆解阀门；阀瓣与阀杆的连接采用活动式嵌装结构，阀瓣可在阀杆下端小幅度摆动，压合时能够自动适配阀座密封面的角度，避免因阀杆加工同轴度误差导致的密封面偏磨、渗漏问题，这种结构也能大幅降低密封面的加工精度要求，在批量生产时可有效控制加工成本，同时提升产品的长期使用可靠性。阀体外部的六角结构完全匹配普通管钳、活动扳手的夹持需求，安装时无需定制专用夹具，在狭小的管路安装空间内也能完成紧固操作，手轮采用红色冲压钢板包覆塑料的结构，既保证了操作时的结构强度，也通过醒目的红色在复杂管路布局中快速识别阀门位置，日常巡检时可以快速定位控制阀点位。从实际使用的工况适配性来看，这款阀门的额定工作压力完全覆盖常规民用管路的压力范围，黄铜材质的抗锈蚀能力可以适配多数民用给排水、暖通管路的介质环境，不会出现铸铁阀体长期使用后的锈蚀卡滞问题，内部的密封件采用耐温橡胶材质，可耐受常规暖通系统的热水温度，不会出现短期使用后密封老化失效的问题。建模过程中完整还原了每个零件的配合公差，阀杆与阀盖的配合间隙、填料腔的尺寸、阀瓣的活动行程都按照实际加工的公差带做了预留，装配完成后可以直观模拟手轮旋转时阀杆的升降动作、阀瓣与阀座的压合过程，对于刚接触管路阀件设计的从业者来说，可以通过这个模型清晰理解截止阀的工作原理、各零件的配合关系，也可以直接参考这个结构的尺寸参数做同类型阀门的改型设计，比如调整接口规格适配不同管径的管路、更换密封件材质适配特殊介质、加长阀杆结构适配保温层较厚的管路等，都可以在这个基础结构上快速完成调整。
