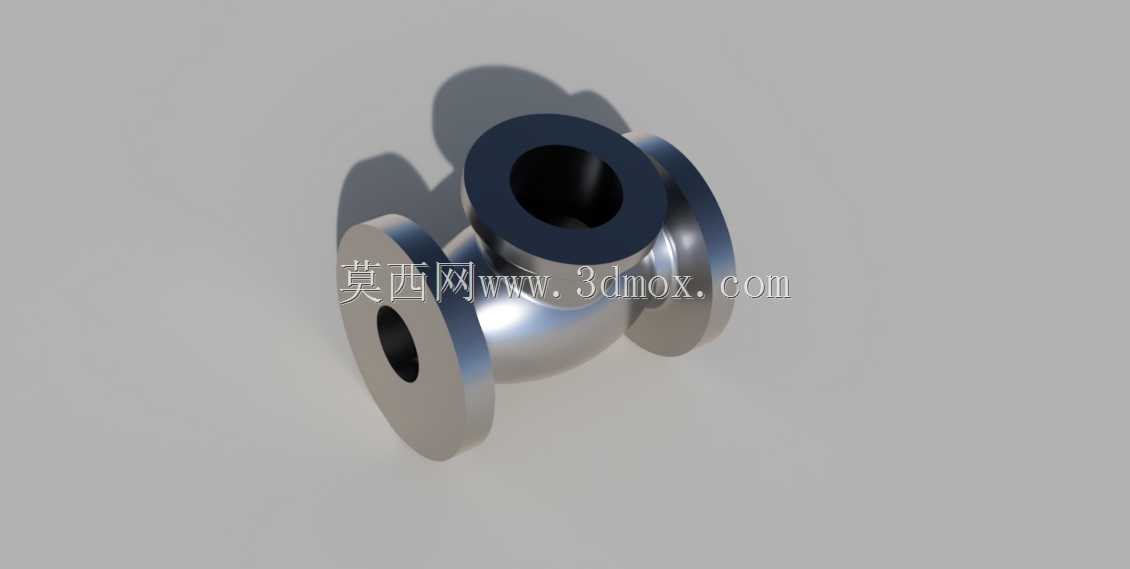

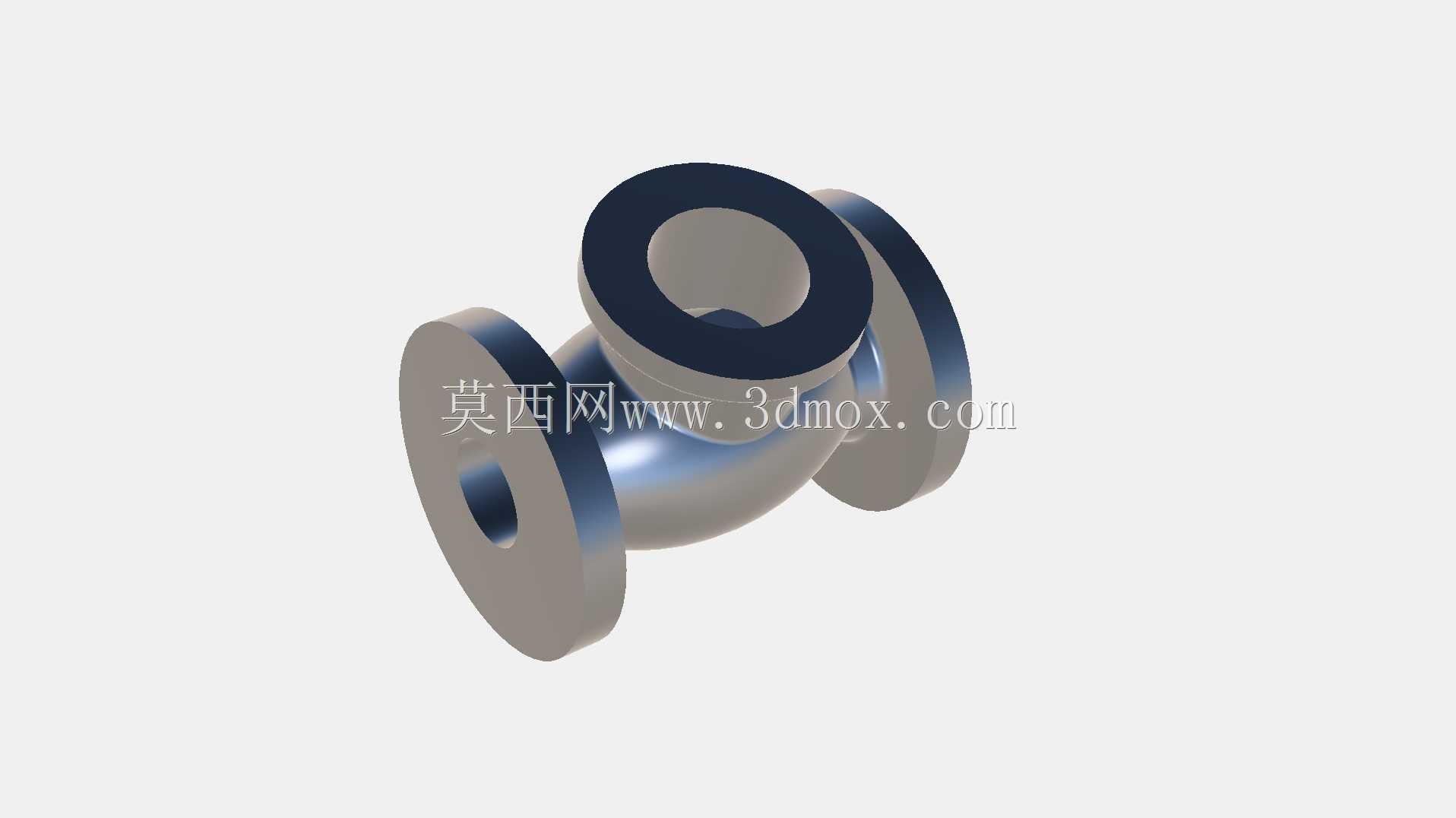

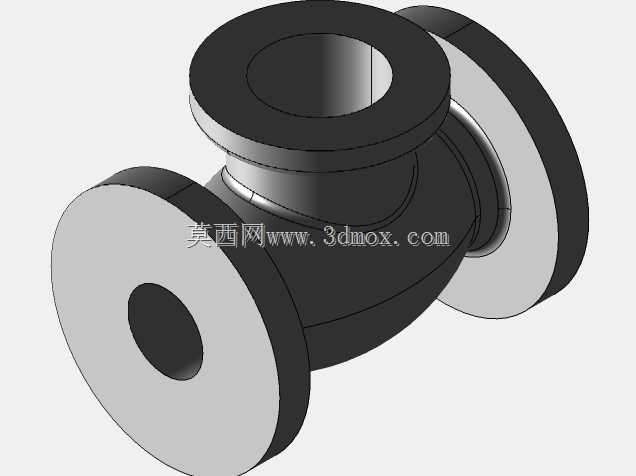

法兰连接式三通SDNR截止止回阀结构

在船舶舱底压载系统、工业冷却水循环管网、石化介质输送管线这类需要兼顾介质截断与防倒流的工况里，SDNR类阀件是管路配置里的核心承压部件，这款三通结构的SDNR阀，区别于常规两通式的截止止回结构，采用三个法兰接口的布局，能够在单阀位实现三路介质的通断与止回控制，减少管路中阀件的安装数量，压缩管路排布的占用空间，尤其适合舱室内部、设备夹层这类安装空间局促的管路节点。从实际功能逻辑来看，这款阀件同时集成了截止阀的手动截断功能与止回阀的自动防倒流特性，不需要额外在管路上串联止回阀，就能避免介质反向回流对上游泵组、精密仪表造成的水锤冲击与介质倒灌损伤，在船舶压载水调驳、消防水系统支路分配、化工流体多路输送的场景中，能够有效降低管路系统的故障点，减少法兰连接面的泄漏风险。设计层面上，这款阀的三个法兰接口采用等通径布局，流道在阀腔内部做了圆弧过渡处理，没有直角突变的流道结构，能够最大程度降低介质流经阀件时的局部阻力损失，减少介质在阀腔内的涡流滞留，对于输送含有微小固体颗粒的介质时，也能降低颗粒在阀腔内部沉积卡滞阀瓣的概率。阀瓣的密封面采用锥面配合结构，相比平面密封结构，在截止状态下的密封比压更高，能够在中低压管路工况下实现可靠的零泄漏密封，同时止回动作的行程更短，当介质出现反向流动趋势时，阀瓣能够在介质压力与复位结构的共同作用下快速落座，缩短倒流响应时间，避免大流量倒流引发的管路振动。安装边界方面，三个法兰的端面均采用标准凸面法兰结构，法兰螺栓孔的节圆直径、密封面凸台尺寸、法兰厚度都匹配对应压力等级的管路法兰标准，安装时不需要额外加工过渡连接件，直接与同规格的管路法兰对接即可，三个接口的轴线呈空间垂直分布，两个水平接口同轴布置，垂向接口垂直于水平轴线向上，安装时可以根据管路走向选择水平安装或者垂直安装，需要注意的是介质流向必须匹配阀瓣的开启方向，避免反向安装导致阀件无法正常开启。阀体外壁没有突出的尖锐结构，所有棱边都做了圆角过渡处理，一方面是避免安装过程中磕碰损伤施工人员，另一方面也能减少阀件在潮湿、腐蚀环境下的应力集中点，降低阀体长期受介质压力与外部环境腐蚀出现开裂的风险。从结构细节来看，阀腔内部的导向结构采用一体式导向肋设计，导向肋与阀体为整体成型结构，没有额外的拼接连接件，能够保证阀瓣升降过程中的同轴度，避免阀瓣升降时出现偏磨导致密封面失效，长期频繁动作下也不会出现导向结构松脱的问题。在日常运维层面，这款阀的结构没有复杂的嵌套零件，拆解维护时只需要拆卸阀盖连接螺栓就能取出内部阀瓣与密封组件，不需要将整个阀从管路上切割拆除，能够大幅缩短管路系统的维护停机时间，对于连续运行要求高的工业管路系统来说，这种易维护的结构设计能够有效降低全生命周期的运维成本。在实际选型匹配时，需要根据管路的设计压力、介质腐蚀性、工作温度选择对应的阀体材质与密封件材质，这款结构的通径覆盖常规工业管路的常用通径区间，能够适配绝大多数中低压流体输送管路的支路分配、介质截断、防倒流的复合需求，相比单独配置截止阀与止回阀的方案，整体结构更紧凑，安装工时更短，管路的整体压力损失也更小。
