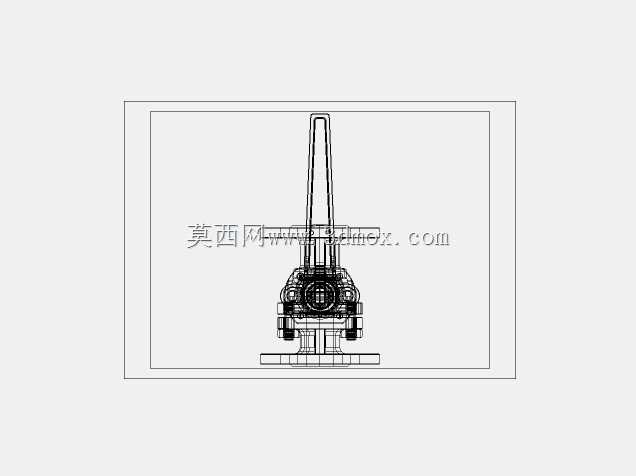

一英寸法兰连接球阀结构设计

在工业流体输送管路系统中，法兰连接球阀的应用覆盖了从民用给排水到化工介质输送、暖通循环、油气传输等多个场景，这类阀门依靠带通孔的球体作为启闭件，绕阀杆轴线旋转完成通路的开闭动作，相比闸阀、截止阀，它的流阻更小，开关行程短，密封性能稳定，在需要快速切断或接通管路介质的工况下优势明显。这款一英寸规格的法兰球阀，适配公称通径DN25的管路系统，法兰端的连接尺寸遵循通用管路法兰标准，安装时可直接与同规格的管道法兰配对，通过螺栓紧固完成装配，不需要额外加工焊接坡口，现场安装和后期维护拆卸都更便捷，尤其适合不允许动火作业的管路改造场景。从结构设计来看，这款球阀采用浮动式球体结构，介质压力作用下球体可向出口侧阀座产生一定位移，压紧出口侧密封面保证密封效果，对于中低压工况下的水、油品、弱腐蚀性介质都能可靠适配。阀杆采用下装式结构，避免了阀杆受压飞出的安全隐患，长阀杆的设计预留了保温层安装空间，在低温或者需要做管路保温的工况下，不需要额外定制加长阀杆就能满足安装要求。整体外形的安装边界充分考虑了管路排布的空间需求，阀体两侧法兰的端面间距符合同规格球阀的通用安装长度，可直接替换管路中同参数的老旧阀门，不需要调整原有管道的支撑位置。手轮的操作高度设置在符合人体工程学的范围，现场操作人员不需要借助额外辅助工具，单手就能完成阀门的开闭操作，开关位置的限位结构清晰，可直观判断阀门的通断状态，避免误操作。在内部流道设计上，采用全通径结构，球体通孔直径与管道内径一致，介质流经时不会产生明显的压降，也不会在阀腔内部残留介质，对于输送带有少量固体颗粒的介质或者需要定期通球清扫的管路也能适配。密封件的安装槽结构做了圆角过渡处理，避免装配时密封件被切边损伤，同时预留了密封件的压缩变形量，在长期使用出现轻微磨损后，依然能依靠介质压力和预紧力保持密封性能，减少日常维护的频次。
