上单翼螺旋桨轻型固定翼航模结构设计

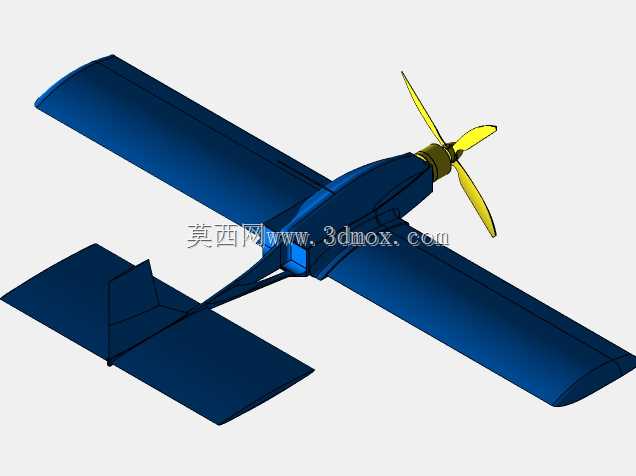

这款上单翼螺旋桨动力的轻型固定翼机型，在航模教学验证、小型低空航拍载体、青少年航空科普实训场景中有着很高的适配性，区别于下单翼机型的高速特性，上单翼布局天生具备更好的自稳能力，对飞手的操作门槛要求更低，哪怕是有一定基础的入门飞手，也能在无风或微风气象条件下完成平稳起降与航线飞行。从实际使用场景来看，这类机型不需要过长的起降跑道，平整的草坪、硬化操场甚至宽度足够的硬化路面都能完成滑跑起降，机翼采用上单翼高置设计，机身重心位于机翼下方，飞行过程中一旦出现姿态倾斜，机翼升力的力矩会自动把机身拉回水平状态，这种自稳特性让它非常适合作为航空科普教学的实操载体，能让参训者快速理解固定翼飞行器的升力原理、舵面操控逻辑与气动配平思路。

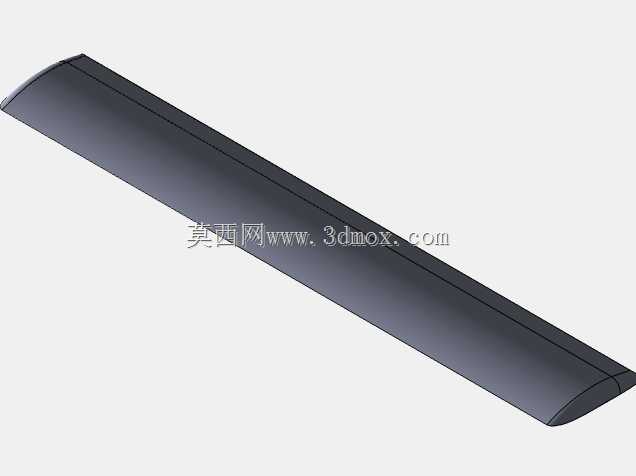

设计层面，整机采用了简洁的直矩形翼型，没有做复杂的梯形翼或后掠翼修形，这种翼型的加工难度极低，不管是采用泡沫切割、轻木蒙皮还是3D打印制作，都能快速完成机翼部件的生产，同时矩形翼的失速特性非常温和，失速后不会出现快速的机翼掉边现象，能给飞手留出足够的改出反应时间，大幅降低新手操作的炸机概率。机头位置的拉力线与机身中轴线保持同轴设计，螺旋桨采用三叶布局，相比两叶螺旋桨，三叶桨在相同直径下能提供更大的静拉力，同时转动惯量更均匀，动力输出的平顺性更好，配合前置动力的布局，整机的纵向配平更容易调整，不需要额外在机头或机尾增加过多配重就能让重心落在机翼弦长30%左右的最优区间。

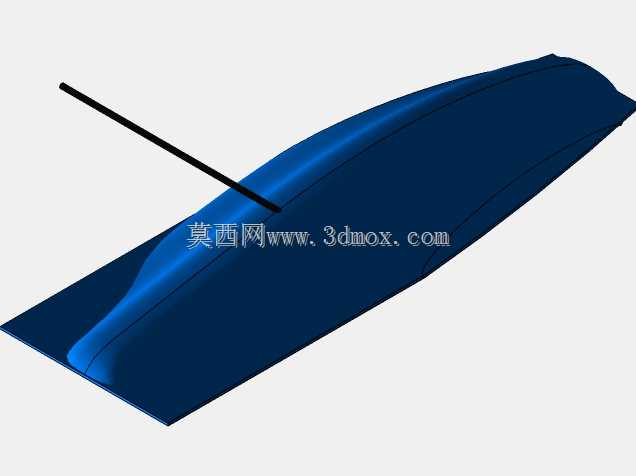

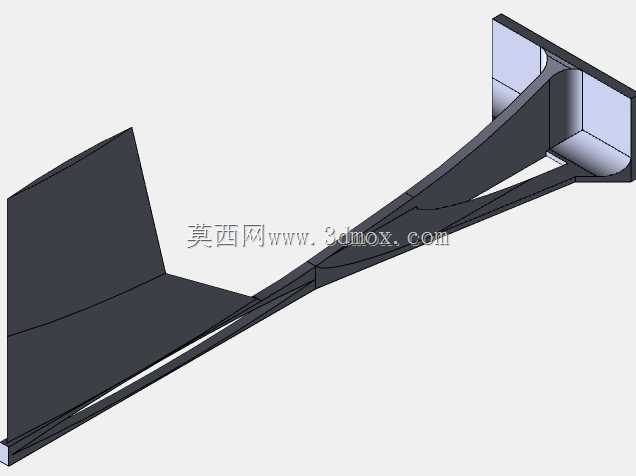

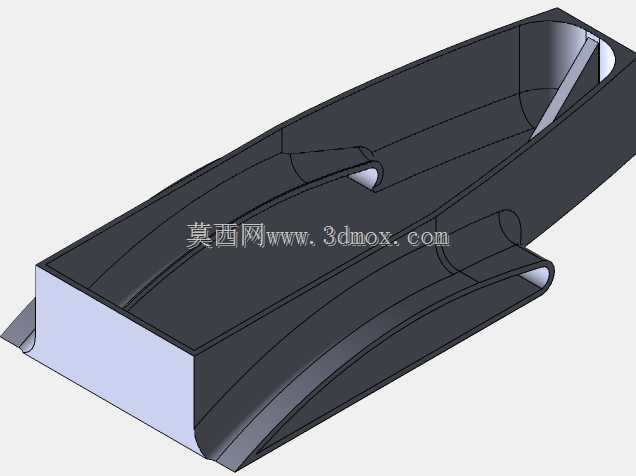

尾翼部分采用了常规的平尾加垂尾布局，平尾与垂尾都采用矩形翼面，通过细长的尾撑杆与主机身连接，这种设计一方面能拉长尾翼的力臂，用更小的尾翼面积就能获得足够的操纵力矩，有效降低整机的结构重量，另一方面尾撑结构能让尾翼避开主机翼的下洗气流，减少大迎角飞行状态下尾翼舵效的损失，避免出现低空大仰角爬升时舵面失效的问题。机身主体采用了流线型的纺锤形截面，从机头整流罩到机尾逐渐收窄，能有效降低飞行过程中的寄生阻力，机身内部预留了足够的设备安装空间，可以容纳动力电机、电调、电池、接收机等航模电子设备，电池舱的位置设计在机翼前缘下方，方便飞手根据电池重量的差异前后调整位置，快速完成整机的重心配平。

从安装边界与尺寸适配来看，主机翼采用单块整体式设计，翼展与机身长度的比例控制在1.6:1左右，这个比例兼顾了飞行稳定性与低空机动性，机翼与机身的连接采用快拆结构设计，不需要复杂的紧固件就能完成机翼的拆装，方便日常运输与携带，外场飞行时不需要携带大型包装箱，普通的双肩包就能收纳拆分后的所有部件。起落架采用后三点式布局，主起落架安装在机身重心靠前的位置，尾起落架安装在垂尾下方，这种起落架布局结构简单重量轻，滑跑过程中的方向稳定性更好，配合大直径的轻量化机轮，在不太平整的草坪场地起降时也能有效过滤地面颠簸，减少起降过程中的弹跳问题。

在结构强度设计上，机翼主梁采用了贯穿式的单梁结构，梁的位置位于机翼弦长35%处，这个位置是机翼升力的主要受力点，能以最小的结构重量满足机翼的抗弯强度要求，即使在做小半径转弯或者轻度气流扰动的情况下，机翼也不会出现过大的形变，保证翼型的气动效率不会因为结构变形出现损失。机身的受力框架集中在电机安装座、机翼连接位、尾撑固定位三个核心节点，这三个位置都做了局部的加强处理，能承受降落时的冲击载荷与飞行过程中的气动载荷，避免出现结构断裂的问题。舵面的操纵线采用内藏式走线设计，所有的操纵线路都布置在机身与尾撑内部，不会外露在气流中，既减少了飞行阻力，也能避免操纵线被气流吹动出现舵面抖动的问题，保证飞行过程中舵面操纵的精准度。
