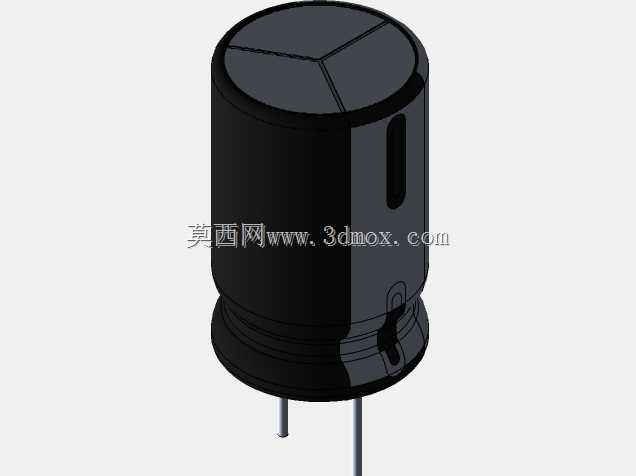

铝壳圆柱电容结构三维设计模型

在消费电子、工业控制板卡、电源模块的硬件设计环节，直插式铝电解电容是板上最常见的无源器件之一，这类器件的三维模型精准度，直接影响PCB布局阶段的干涉检查、结构件避让设计的最终落地效果。做板卡结构设计时，很多新手容易忽略电容本体的实际外形公差，只按照 datasheet 上的标称尺寸画简化圆柱，等到打样回来才发现电容顶部的防爆纹凸起、引脚伸出长度和周边屏蔽罩、散热片产生干涉，轻则需要飞线调整元件位置，重则整板报废重新制版，这类问题在高密度电源板、车载控制板的设计中尤为常见。这个模型还原了常规直插铝电解电容的完整结构细节：本体采用卷绕封装后的圆柱铝壳结构，外壳表面做了蓝色塑封层包覆，塑封层上预留了品牌标识的印刷区域，铝壳顶部做了内凹的密封胶盖结构，中心位置伸出正极引脚，引脚的直径、伸出长度都按照常规量产规格做了等比例还原，铝壳底部的卷边封合结构也做了细节刻画，没有做过度简化。从设计思路上来说，建模时优先保证了安装边界的准确性：本体圆柱的外径、总高度（不含引脚）、引脚中心距、引脚伸出本体底部的长度，都和量产通用规格的公差带做了匹配，在做PCB封装匹配时，可以直接将模型对齐封装焊盘中心，不需要额外调整偏移量。实际选型应用中，这类电容多用于电源输入输出端的滤波、信号耦合、退耦场景，不同容值、耐压规格的电容本体尺寸会有梯度变化，这个基础模型可以通过参数调整快速衍生出不同规格的同系列电容模型，不需要从零开始重建结构。在做整机结构装配时，需要注意电容本体和周边结构件的安全间隙：铝壳外壳是带电的负极结构，和周边裸露的导电结构件之间需要保留至少0.5mm的电气间隙，引脚伸出PCB背面的长度需要控制在2mm以内，避免和背面的结构件、其他元件引脚产生短路风险。很多工程师在做热设计时也会参考电容的外形结构，因为铝电解电容的寿命和工作温度直接相关，建模时还原的铝壳壁厚、塑封层厚度，可以辅助做热仿真时的热阻参数设置，更准确地模拟电容在满负载工作时的本体温升，提前预判寿命风险。另外模型还原了顶部的防爆刻痕结构，在做结构安全设计时，需要保证电容顶部预留至少3mm的泄压空间，不能有结构件紧贴电容顶部，避免电容过压失效时防爆阀打开受阻引发二次风险。在做自动化产线的插件工艺仿真时，这个模型的细节也能派上用场：本体的圆柱度、引脚的直线度细节，可以模拟插件机吸嘴抓取电容、引脚对准焊盘插入的全过程，提前排查插件路径上的干涉点，优化吸嘴的抓取位置和插件行程参数，减少量产时的插件不良率。不同于简化的圆柱体占位模型，这个模型把封合卷边、塑封层台阶、引脚根部的密封胶点这些容易被忽略的细节都做了还原，在做产品的爆炸图、装配示意动画时，不需要额外补做结构细节，直接调用就能达到演示级的渲染效果，也能在和硬件工程师做方案评审时，更直观地呈现元件的实际占用空间，减少跨部门沟通的信息差。
