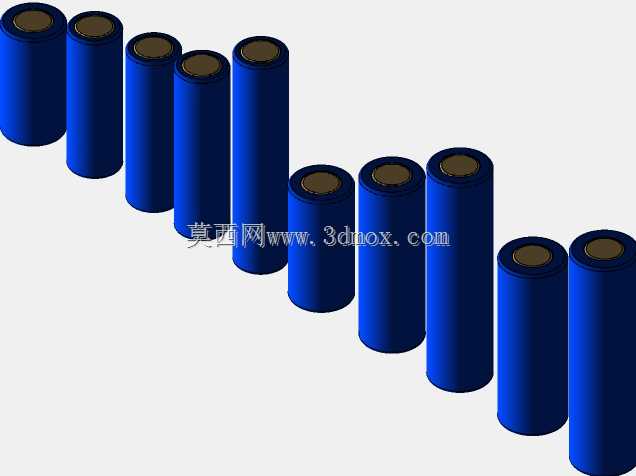

十种不同规格圆柱锂离子电芯三维结构

日常做消费电子、小型储能设备、便携动力装置的结构设计时，圆柱锂离子电芯是绕不开的标准选型部件，很多刚入行的工程师容易忽略电芯的安装边界细节，导致后期结构件开模后出现装配干涉、极耳对位偏差、绝缘间隙不足的问题，这套不同尺寸的圆柱电芯三维结构，就是专门用来在方案初期做布局校核、安装空间验证用的。做手持电动工具的电池包设计时，不同容量档位的产品需要搭配不同长度、直径的圆柱电芯，比如小容量便携款用小直径短尺寸电芯，大续航重载款用大直径长尺寸电芯，在排布串并联结构的时候，不仅要考虑电芯自身的外径公差，还要预留出支架卡槽的壁厚、镍片焊接的操作空间、电芯之间的绝缘爬电距离，还有温度采样线的走线位置，这些细节如果没有精准的三维模型做参照，很容易在样机阶段出现电芯装不进支架、镍片焊接后和相邻电芯短路、灌胶后散热通道被堵死的问题。做消费类数码产品的内置电源设计时，比如蓝牙音箱、便携投影仪、手持检测设备，圆柱电芯的排布往往要避让主板上的凸起元件、扬声器的音腔空间、按键的支撑柱，这时候不同尺寸的电芯选型就直接决定了产品的整体厚度和握持手感，很多时候为了把产品做薄，需要把不同长度的电芯错位排布，这时候就需要精准的电芯外形模型来模拟排布后的整体轮廓，确认不会和外壳内壁、内部筋位产生干涉，同时还要保证电芯的极耳位置和保护板的焊盘位置对齐，减少转接镍片的长度，降低整体内阻。这套三维结构在建模的时候，严格遵循了圆柱电芯的实际外形特征，还原了钢壳的外壁厚度、正极盖帽的凸起高度、负极底盖的凹陷尺寸，没有做多余的简化，因为在做跌落仿真的时候，正极盖帽的凸起高度直接决定了绝缘片的开槽尺寸，如果模型里把盖帽做平了，仿真的时候就会误判绝缘间隙，实际跌落时盖帽刺破绝缘片造成短路的风险就会被忽略。不同尺寸的电芯模型都保留了一致的基准坐标系，在做串并联排布的时候，可以直接以电芯的中心轴线为基准做阵列或者错位排布，不需要反复调整每个电芯的坐标原点，能大幅提升布局效率。在做电池包的热管理设计时，电芯的外壁表面积是计算散热面积的核心参数，精准的外形模型可以直接提取表面积数据，配合热仿真软件计算不同充放电倍率下的电芯温升，确认散热通道的宽度是否足够，要不要增加导热硅胶垫的厚度，或者调整电芯之间的间距来优化空气对流。很多工程师在选型的时候只看电芯的容量参数，忽略了电芯的长度公差，尤其是带盖帽的总长度，不同厂家的同规格电芯总长度可能有零点几毫米的偏差，如果在设计支架的时候只按标称尺寸做卡槽深度，实际装配的时候就会出现电芯顶到盖板、或者卡槽太松电芯晃动的问题，这套模型里把不同尺寸电芯的长度、直径都按行业通用的公差带做了边界标注，在设计结构件的时候可以直接参考最大实体尺寸来预留间隙，避免后期因为物料公差导致装配不良。在做PACK结构的防爆设计时，电芯的正极泄压阀位置是关键的避让区域，模型里准确还原了泄压阀的位置和尺寸，在设计上盖的绝缘片和泄压通道的时候，可以直接对准泄压阀的位置预留排气空间，避免泄压时高温气体被结构件挡住，无法及时排出导致电池包鼓胀。另外在做自动化装配线的工装设计时，精准的电芯外形模型可以用来设计料仓的卡槽、移栽机械手的夹爪尺寸，确认夹爪夹持电芯的时候不会夹到正极盖帽，不会刮花电芯外壁的绝缘膜，料仓里的电芯堆叠的时候不会出现卡料的问题。不管是做小型消费电子的内置电源，还是做电动工具、小型储能设备的可拆卸电池包，这套不同尺寸的圆柱锂离子电芯三维结构都能在方案设计阶段提供精准的外形参照，减少反复核对二维规格书的时间，避免因为外形尺寸偏差导致的后期改模，提升整体设计效率，同时也能在设计初期就排查掉装配干涉、绝缘间隙不足、散热空间不够这类常见的设计问题，让整个电源系统的结构设计更严谨，减少样机阶段的试错成本。
