立式商用直饮冷水供水设备结构设计

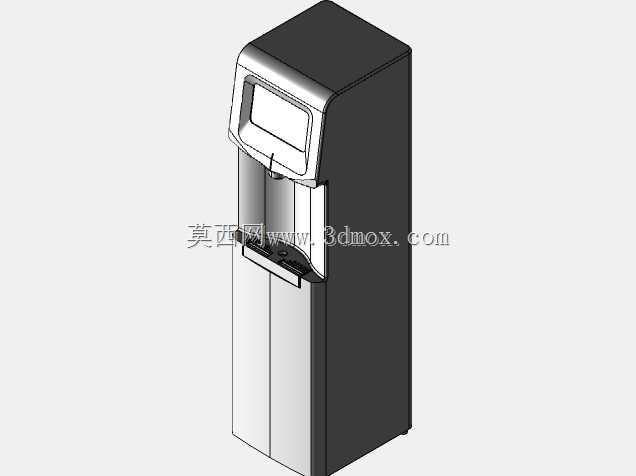

这款立式冷水供水设备的三维结构，在建模阶段优先考虑了商用场景下的占地适配性，整机采用窄长立式布局，正面操作区做了内凹收边处理，避免人员通行时剐蹭突出的出水按键，底部预留了12mm的可调支脚安装空间，可适配地面不平整的办公区、车间茶水间、公共服务大厅等安装场景，设备后侧距离墙面预留至少80mm的散热间隙，这部分空间在建模时已经做了避让，不会出现后期安装时散热风道被遮挡的问题。

从实际使用逻辑来看，设备上部的封闭舱体用来集成压缩制冷模块、储水罐以及电路控制组件，舱体外壳做了双层钣金折弯结构，中间预留10mm的空气隔热层，能减少制冷工况下的冷量损耗，同时避免外壳凝露打湿周边地面。正面上部的嵌入式操作面板做了15度的仰角设计，符合成年人站立操作时的视线角度，不用刻意低头就能查看水温状态、操作出水按键，面板周边做了一圈凸起的防水围边，日常接水时溅出的水滴会顺着围边流到下方的接水盘，不会渗入面板缝隙损坏内部电路。

中部的出水区域做了半开放的内凹设计，高度预留了320mm的接水空间，既可以放置常规的200ml水杯，也能容纳1.5L的大容量冷水壶，接水盘采用抽拉式结构，建模时预留了滑轨安装位，拆卸清理时不需要搬动整机，抽拉行程做了限位设计，不会因为用力过猛把接水盘整个拉脱导致积水洒漏。出水嘴的位置做了内收25mm的设计，接水时水杯可以完全伸入内凹区域，避免水流外溅到设备外壳上。

下部的舱体在建模时预留了滤芯安装位以及管路排布空间，走管路径全部做了圆角避让，避免硬折水管导致水阻变大，制冷管路和电路走线做了分仓隔离，中间设置了绝缘隔热的分隔板，杜绝管路凝露导致电路短路的风险。整机的外壳拼接处全部做了止口结构，装配时不需要额外打胶就能实现平整拼接，后期维护拆卸时也不会因为胶层粘连损坏外壳漆面。

在结构强度校核阶段，整机底部的承重框架采用1.2mm厚的钣金折弯成型，四个角做了三角加强筋结构，满载储水罐加上制冷模块的总重量接近45kg，框架的形变余量控制在0.3mm以内，长期使用不会出现框架变形导致的门体错位、管路拉扯问题。设备侧面的外壳做了隐形的通风冲孔，冲孔位置对应内部制冷模块的散热风道，冲孔直径控制在3mm，既保证通风量，又能避免鼠虫钻入设备内部，冲孔的翻边方向朝向设备内侧，不会划伤安装维护人员的手部。

针对公共场景的使用需求，设备的出水按键做了加大处理，按压行程设置为5mm，按压力度控制在15N，不需要刻意用力就能触发出水，戴薄劳保手套的车间操作人员也能正常操作。设备顶部做了微向后倾斜的导水坡面，日常清洁擦拭时的积水会顺着坡面向后侧流走，不会积在顶部缝隙里滋生霉菌。整机的外露棱角全部做了R3的圆角处理，人员磕碰时不会造成尖锐划伤，符合公共设备的安全设计要求。

建模过程中对所有运动部件都做了干涉检查，接水盘抽拉、舱门开合、滤芯更换的操作路径上都没有结构干涉，后期生产时不需要额外调整结构就能直接开模。内部的制冷压缩机安装位预留了减震胶垫的安装空间，胶垫厚度设置为8mm，可有效抵消压缩机运行时的震动，避免整机运行时出现共振异响，也能减少震动对管路焊接处的疲劳损伤，延长设备的无故障运行周期。
