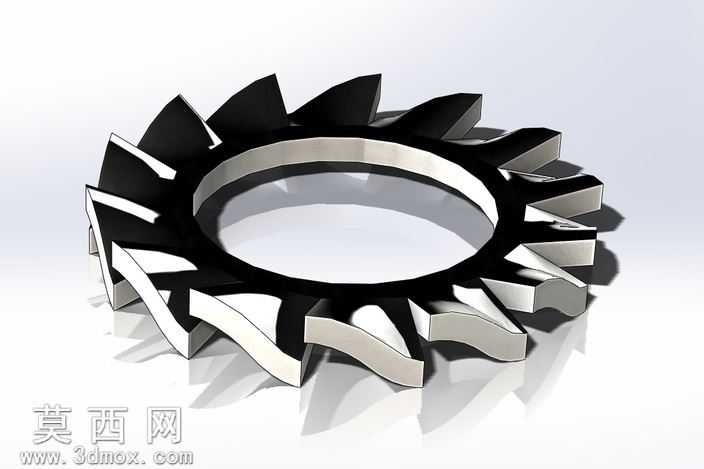

M8规格外齿状弹性锁紧垫圈三维建模作品

本作品为M8规格适配的外齿状弹性锁紧垫圈三维建模成果，建模过程严格遵循机械紧固件的实际尺寸规范，首先通过草图绘制精准勾勒垫圈的环形基体轮廓，确定内孔适配M8螺栓的标准孔径尺寸，再沿环形基体的外圆周方向均匀排布齿状结构，每一个齿的倾斜角度、弯折弧度都经过参数化约束，保证所有外齿的形态、尺寸完全一致，还原实物的均匀受力特性。建模阶段对齿部与环形基体的衔接位置做了平滑过渡处理，避免出现应力集中的尖锐棱角，完全匹配实际冲压加工成型的零件结构特征。材质渲染环节，针对垫圈常用的65Mn弹簧钢材质进行参数调试，基体部分赋予带有细微金属磨砂质感的银灰色金属材质，还原冲压件表面经过热处理后的哑光金属质感，齿部的弯折受光面调整了高光反射参数，模拟金属边缘经过冲压后的微亮切边效果，同时在场景中添加柔和的环境漫反射光源，让齿部的立体弯折结构通过光影层次清晰呈现，每一个齿的翘起角度、与基体的高度差都通过光影得到直观体现，精准还原弹性垫圈的立体形态。结构设计上完全还原外齿弹性垫圈的防松工作原理，外齿设计可在装配时嵌入被连接件表面与螺栓头接触面，依靠齿部的弹性形变产生持续的张紧力，同时齿尖的咬合作用可阻止螺栓与被连接件之间的相对转动，实现可靠的防松锁紧效果，建模时特意保留了齿部的预变形弧度，还原零件自由状态下的弹性形态，而非装配压平后的状态，能够直观展示该零件的弹性结构特点。整体建模过程兼顾了尺寸的工程准确性与视觉呈现的真实感，既可以作为机械设计教学中紧固件结构的展示模型，也可用于装配设计中调用标准件，还原机械装配的真实结构关系，帮助设计者直观理解外齿弹性垫圈的安装方式与防松逻辑。
