雅马哈喷射泵体隧道段结构设计

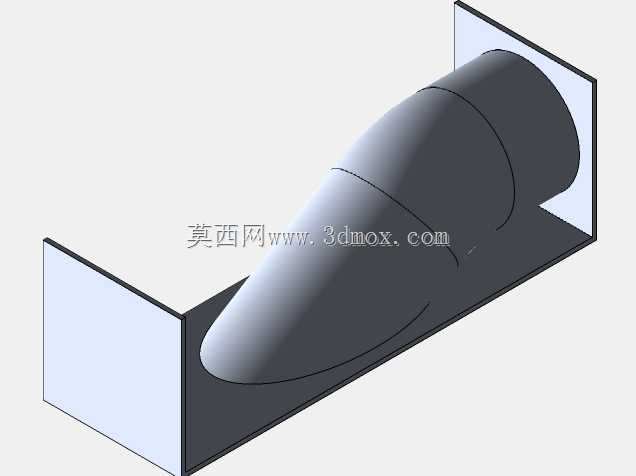

该喷射泵体隧道段结构，主要适配小型水上动力设备的喷射推进系统，常见于个人滑雪摩托、小型浅水作业艇的动力端集成场景，同时也可在小型水电引流、低压流体输送的辅助管路中作为过渡导流结构使用。在水上动力设备的实际运行中，该结构承担着衔接进水通道与喷射叶轮腔的核心作用，既要保证进水端流道的顺滑过渡，减少流体进入叶轮前的紊流损失，也要为叶轮组件提供稳定的安装定位基准，避免运行过程中出现流道偏移带来的振动、推力损耗问题。从功能特性来看，该结构采用半开放隧道式腔体设计，底部为平直安装基面，两侧及顶部为顺滑收敛的曲面壁面，流道从进水端的大截面逐步过渡到叶轮安装端的圆形截面，整个曲面过渡段没有突变的折角，能够最大程度降低流体在腔体内的沿程阻力，减少空泡产生的概率，延长泵体整体的使用寿命。平直的底部基面可以直接与艇体底壳的安装位贴合，两侧的垂直立边既作为流道的侧壁，也承担着安装定位的止口作用，装配时不需要额外做定位工装，依靠立边与底壳预设槽位的配合即可完成快速对位，降低现场装配的难度。设计过程中，首先需要匹配对应喷射泵的叶轮外径参数，确定出口端圆形截面的内径尺寸，保证叶轮外缘与腔体内壁的间隙控制在合理范围内，间隙过大会导致回流损失降低推进效率，间隙过小则容易在叶轮受水流冲击发生径向窜动时出现刮壁问题。进水端的截面尺寸需要匹配艇体进水口的通流面积，保证进水流量能够满足叶轮在最大转速下的吸水需求，避免出现供水不足导致的叶轮空转。曲面过渡段的曲率变化经过多轮流场仿真调整，从进水端的矩形截面到出口端的圆形截面，采用多截面顺滑过渡的建模方式，每一个截面的形心都保持在同一轴线上，避免流道出现偏折导致水流偏向一侧，造成叶轮受力不均。安装边界方面，底部平直基面的安装孔位按照对应艇体的安装螺柱位置做对应布置，孔位周边做了局部加厚处理，避免安装时螺栓压紧力导致壁面出现变形，影响流道的尺寸精度。两侧立边的高度与艇体底壳的槽深匹配，装配后立边顶面与槽位顶面齐平，不会出现突出的台阶干扰流场。出口端的圆形端面设置了环形密封槽，用于安装O型密封圈，保证泵体与叶轮腔壳体连接后的密封性，避免高压水从连接缝隙泄漏导致推力损失。整个结构的壁厚保持均匀，避免壁厚差异过大导致注塑或者铸造过程中出现缩痕、内应力集中的问题，曲面与平直壁面的衔接处做了小半径圆角过渡，既可以减少应力集中，也能避免流体在转角处形成滞流区。在实际应用场景中，针对滑雪摩托这类高速运行的设备，该结构的流道顺滑度直接影响到加速响应速度，当骑手加大油门时，水流能够无阻碍地快速进入叶轮腔，推力输出的延迟会明显降低，同时均匀的流场也能减少叶轮受到的不均衡径向力，降低轴承的负载，延长动力端的维护周期。在小型水电引流的应用场景中，该结构可以作为引水渠到水轮泵的过渡段，收敛的流道能够提升进入水轮的水流流速，提升小落差水流下的能量转换效率，平直的安装基面也方便在混凝土基座上直接固定安装，不需要额外制作复杂的安装支架。建模过程中需要注意曲面的连续性，所有过渡曲面都保持G2连续，避免出现曲面棱线导致的流阻增大，安装孔的位置公差需要控制在合理范围内，保证与配套壳体的装配精度，密封槽的尺寸要匹配对应线径的密封圈，保证压缩量在密封要求的合理区间，既不会因为压缩量过大导致密封圈过早老化，也不会因为压缩量不足出现泄漏。
