紧凑型方壳双接口流体输送泵结构设计

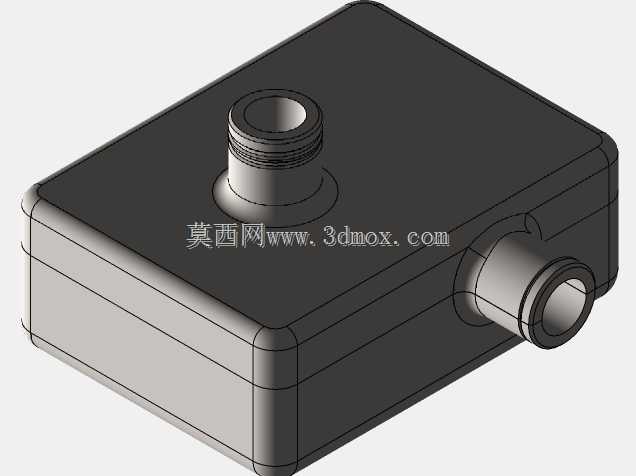

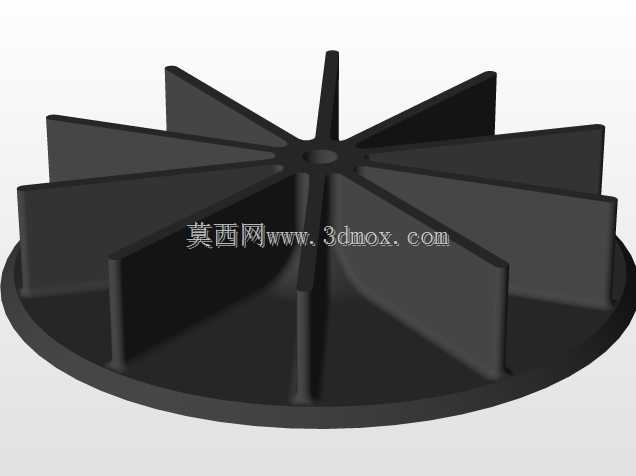

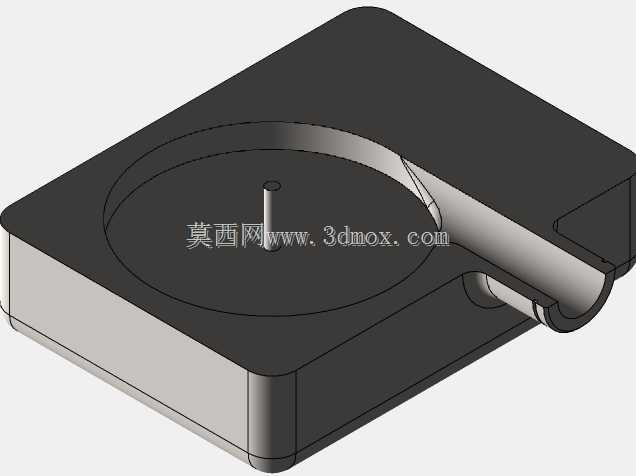

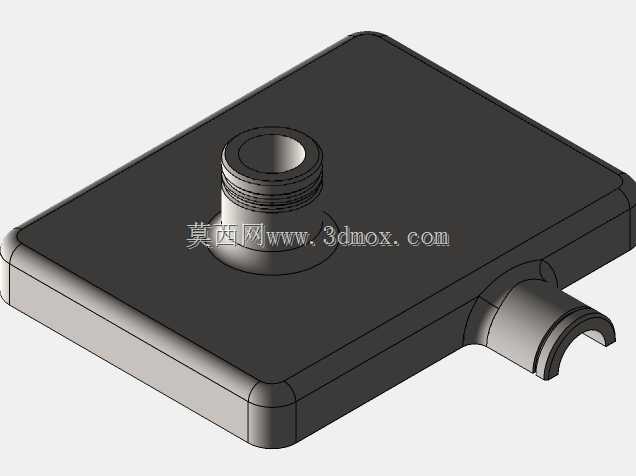

在民用给排水、小型工业循环供水、设备冷却回路搭建这类场景里，经常会遇到安装空间局促、管路走向需要兼顾垂直与水平方向的需求，这类紧凑型方壳双接口泵的设计，就是针对这类受限安装场景做的结构优化。不同于传统圆柱型泵体需要额外加装固定支架来适配平面安装，这款泵直接采用带圆角的方形壳体作为主体结构，壳体底部为完整平面，不需要额外定制安装转接件，直接贴合安装基面通过螺栓固定即可，安装时的基准找正效率比传统圆柱泵提升近四成，同时方形壳体的棱边做了R角过渡，既避免了尖锐棱边在安装维护时造成磕碰划伤，也能减少壳体注塑或压铸成型时的应力集中问题，降低壳体在长期承压工况下出现开裂的概率。从接口布局来看，这款泵设置了两个外螺纹接口，一个垂直布置在壳体顶面，一个水平布置在壳体侧面，这种正交布局的接口设计，能够直接适配垂直立管转水平管路的走向需求，不需要额外加装90度弯头转接，既减少了管路接头数量，降低了管路泄漏点，也能缩减整个泵阀组的安装占用空间，在小型设备内置冷却回路、家用自来水增压、阳台给排水改造这类空间有限的场景里，这种接口布局的适配性远高于同接口同向布置的常规泵型。在功能设计层面，泵体内部的流道做了顺滑过渡处理，从侧方进水口到顶部出水口的流道没有直角拐点，能够减少流体在泵腔内的湍流损失，提升流体输送效率，同时壳体的壁厚做了均匀化设计，不管是采用工程塑料注塑成型还是铝合金压铸成型，都能避免壁厚不均导致的成型缩孔、变形问题，壳体的密封结合面设置在壳体上下分型的位置，采用平面密封加密封圈的结构，装配时不需要涂覆密封胶，后期维护拆解也更方便。考虑到实际安装时的边界限制，这款泵的整体外轮廓控制在极小的尺寸范围内，顶面接口的中心与壳体侧边的距离、侧面接口的中心与壳体底面的安装距离都做了标准化适配，能够匹配市面上常规的4分、6分民用管路接头，安装时不需要单独定制非标接头，两个接口的外螺纹都做了标准牙型设计，能够直接和常规管路配件旋合，不需要额外做螺纹适配加工。在实际选型适配时，这类泵可以覆盖小流量高扬程的民用增压场景，也能适配小型工业设备的冷却循环供水，比如小型激光切割机的冷却回路、桌面级注塑设备的模具温控循环，都可以采用这款泵作为流体动力元件，方形壳体的侧面还预留了标签粘贴的平面位置，不需要像圆柱泵那样额外加装弧形标签座，设备出厂时的参数标识粘贴更方便，也不容易出现标签起翘脱落的问题。从建模的结构细节来看，泵体的接口根部做了加厚凸台处理，避免管路安装旋紧时接口根部出现应力断裂，壳体的安装孔位直接集成在壳体底部的四个角位置，安装孔做了沉头设计，固定螺栓安装后不会突出壳体表面，不会额外增加安装高度，也能避免螺栓突出部分和周边管路、设备部件产生干涉。不同于很多泵型把接线盒设置在壳体侧面突出位置，这款泵的电气接线位置可以集成在壳体顶面接口旁的平面区域，接线完成后线缆可以顺着垂直管路方向走线，不会和侧面的水平管路产生干涉，整个泵安装完成后外轮廓没有多余的突出结构，在狭小的设备舱内安装时，不需要为泵预留额外的操作避让空间，只要预留出管路连接的操作空间即可，能够大幅提升狭小空间内的设备布局紧凑度。在结构强度校核层面，方形壳体的内部可以根据承压需求设置隐形加强筋，加强筋布置在壳体内壁不影响外表面的平整性，既能够提升壳体的承压能力，也不会破坏外表面的整洁度，方便日常清洁维护，尤其是在民用场景下使用时，平整的外表面不容易积灰，擦拭清洁比带很多散热筋、突出结构的泵体方便很多。
