双伺服驱动FPV摄像云台万向连接结构

在FPV航模及无人机机载摄像系统的搭建过程中，摄像端的姿态调整自由度直接决定了视角覆盖范围与头部跟踪功能的实现效果，这款双伺服驱动的万向连接结构，正是针对FPV VTX摄像机的姿态调整需求设计的专用承载连接件。从实际装机场景来看，这类结构主要适配穿越机、固定翼航模以及小型航拍无人机的前置摄像安装位，替代传统的固定式摄像头座，实现摄像头俯仰、偏航两个维度的角度调整，既可以配合头部跟踪模块实现视角随操作者头部动作同步转动，也可以接入专用遥控器通道完成飞行过程中的视角实时调整，满足第一视角飞行时的多角度观察需求，在竞速穿越、航拍摄影、特种场景巡检类FPV设备上都有明确的应用空间。

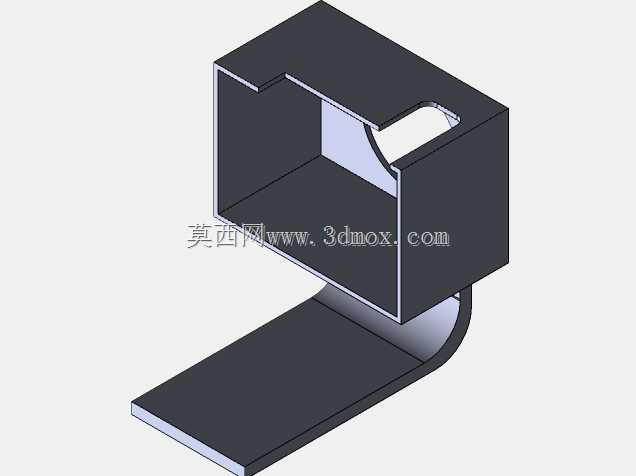

从功能特性上看，该结构采用双轴联动的设计逻辑，两个转动自由度分别对应两组舵机的输出端，能够实现两个独立通道的角度控制，转动过程中结构无干涉死点，俯仰方向可覆盖从水平前视到垂直向下的常用视角范围，偏航方向可满足左右大角度转动需求，完全覆盖FPV飞行过程中的常规观察视角区间。结构本身采用一体化弯折的承载框架设计，上部为摄像头容纳仓，仓体内部预留了摄像头安装的定位空间与走线缺口，侧面的开孔既可以减轻结构自重，也能为摄像头的线材穿出提供通道，避免转动过程中线材与结构发生摩擦卡滞；下部为舵机连接的弯折支撑臂，臂体的弧度设计经过运动干涉校核，在整个转动行程内都不会与舵机摇臂、机身安装位发生碰撞，保证转动动作的顺畅性。

在设计思路上，这款结构优先考虑了航模应用场景下的轻量化与安装便捷性需求，整体采用薄壁结构设计，在保证结构强度足够承载常规FPV摄像头重量、抵抗飞行过程中振动冲击的前提下，尽可能削减非受力区域的材料厚度，降低整体重量对航模飞行负载的影响。安装边界的设计充分兼容市面上主流的小型S51规格舵机以及同尺寸的替代型号，舵机安装位的孔位与连接尺寸完全匹配标准舵机的安装规格，不需要额外制作转接件即可完成舵机与结构的固定；上部摄像头仓的内部尺寸适配常用的FPV VTX摄像头外形，仓壁预留的粘胶或螺丝固定位可以快速完成摄像头的固定，不需要对摄像头外壳进行额外打磨修改。结构的转动配合处预留了标准的舵机摇臂连接间隙，安装时只需要将舵机摇臂固定在结构对应的连接位，调整好舵机中立位置即可完成组装，不需要额外加工配合公差，降低装机调试的难度。

从实际使用的工程角度考量，这类万向连接结构的外形尺寸经过紧凑化设计，整体占用的安装空间远小于同功能的成品云台，能够适配更多狭小的机头安装空间，对于内部空间紧张的小型穿越机来说，紧凑的尺寸意味着不需要额外修改机身外壳结构就能完成安装。结构的受力路径经过优化，摄像头的重量通过上部仓体直接传递到下部支撑臂，再通过支撑臂传递到两组舵机的输出轴上，整个传力路径没有多余的悬臂结构，在飞行过程中产生的振动不会导致结构出现共振抖动，保证摄像头成像的稳定性。走线空间的设计充分考虑了航模装机的实际需求，摄像头的视频线、供电线可以沿着支撑臂的内侧走线，直接连接到机身内部的图传与供电模块，线材不会外露在结构转动路径上，长期使用也不会因为反复转动出现线材磨损断裂的问题。

在结构细节处理上，所有的棱角位置都做了小圆弧过渡，既避免了安装调试过程中尖锐边角划伤线材或者操作者手部，也能减少飞行过程中的风阻，对于高速飞行的穿越机来说，更小的风阻意味着更稳定的飞行姿态与更低的动力损耗。结构的安装基准面设计平整，与机身固定的接触面能够完全贴合机身的安装平面，保证安装后摄像头的初始基准位置准确，不需要反复调整校准初始角度。两个转动轴的位置设计经过重心配平校核，摄像头安装完成后的整体重心尽量靠近舵机输出轴的轴线位置，减少舵机转动时需要输出的扭矩，降低舵机的负载，延长舵机的使用寿命，同时也能让舵机的角度控制更精准，不会因为重心偏置导致角度偏移或者舵机回中不准的问题。
