轻量化四旋翼无人机机架结构设计方案

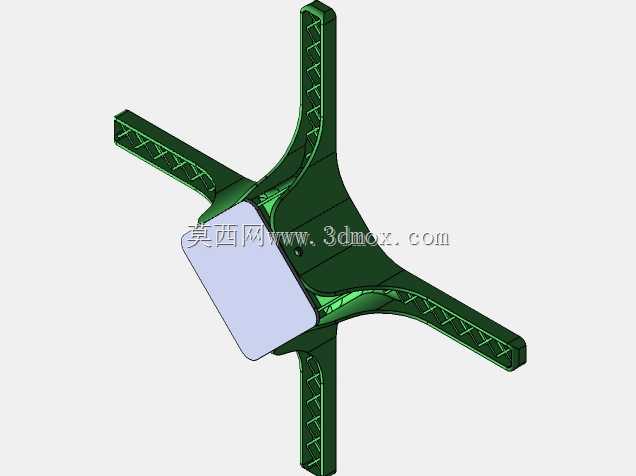

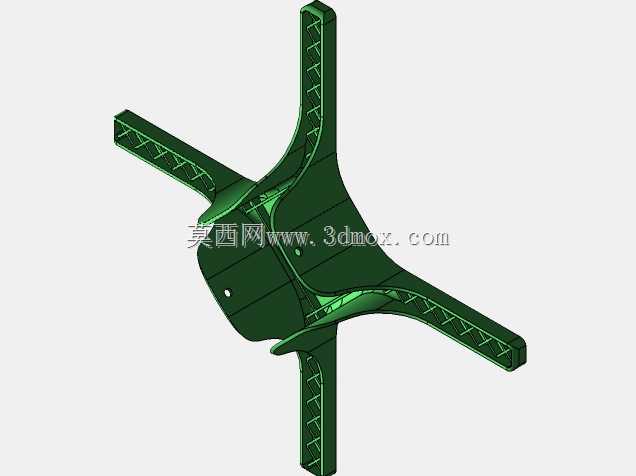

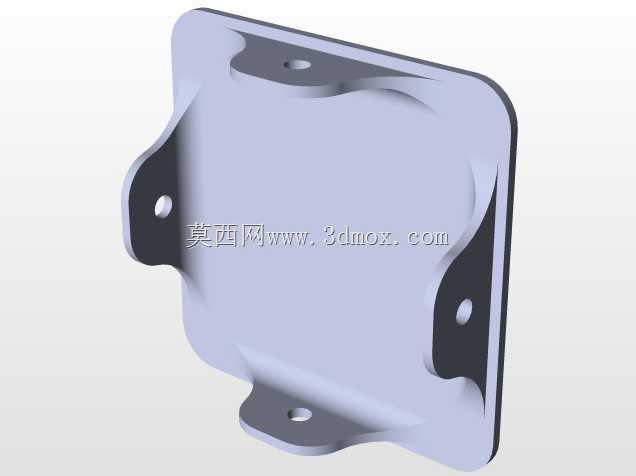

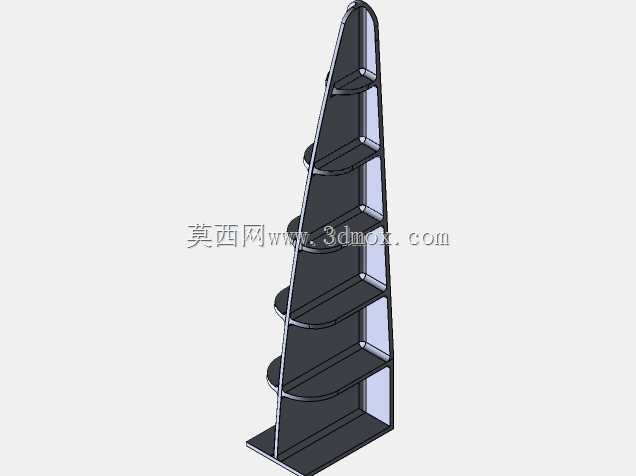

这套四旋翼机架结构，核心面向消费级航拍、小型作业巡检类低空飞行器的装机需求，日常可适配园区安防巡检、农田苗情巡查、低空航拍摄影、轻载荷物资短途投送这类场景，机架本身的结构冗余度也能支撑爱好者做二次改装，拓展小型喊话器、照明模块这类外挂配件。从实际装机的角度看，机架采用中心舱体加四个辐射机臂的经典布局，中心舱做了下沉式的安装平面，专门用来放置飞控板、电池、电调集成模块，平面边缘做了凸起的限位挡边，装机时不需要额外做定位治具，直接把飞控板贴合在平面上就能保证和机架水平面的平行度，避免飞控安装倾斜带来的姿态解算误差，挡边上预留的螺丝孔位适配主流20x20mm、30.5x30.5mm两种标准飞控安装孔距，不用额外打孔改装。四个机臂采用等夹角90度辐射分布，每个机臂的末端预留了电机安装座，适配主流22系列、23系列无刷电机的孔位，机臂内部做了镂空的加强筋结构，不是实心的厚壁设计，在保证机臂抗扭刚度的前提下尽可能降低结构自重，毕竟多旋翼飞行器的自重每增加一克，续航时间都会受到明显影响，这种筋条布局是沿着机臂受力方向排布的，飞行过程中电机转动产生的振动、机动飞行时的弯折力矩，都能顺着筋条传递到中心舱体，不会在机臂中段出现应力集中的问题，之前做过同类型机架的静力测试，这种带纵向加强筋的机臂，比同壁厚的空心圆管机臂抗弯折能力高30%左右，自重还能轻15%。机臂和中心舱的连接位置做了大圆弧过渡，没有直角转角，避免飞行过程中应力集中导致的机臂根部断裂，很多新手炸机都是因为机臂根部直角位置应力集中，轻微碰撞就直接断裂，这种圆弧过渡结构能把碰撞产生的冲击力分散到整个中心舱的侧壁上，提升机架的抗摔性能。中心舱的下方预留了电池绑带的穿槽，电池可以直接贴在舱体下表面，用尼龙绑带穿过穿槽固定，这种下置电池的布局能把整机的重心压低，提升飞行过程中的姿态稳定性，避免重心过高导致的飞行晃动。机臂上的走线槽是和筋条一体成型的，电调的电源线、信号线可以直接埋在走线槽里，不用额外加走线卡扣，既减少了飞行过程中的风阻，也避免线材外露被螺旋桨打到的风险。从安装边界来看，机臂的长度设计刚好适配8寸、9寸的螺旋桨，相邻机臂末端的电机安装座间距足够，不会出现螺旋桨打桨的问题，中心舱的内部净空高度可以容纳2-4S的标准锂聚合物电池，以及常用的图传、接收机模块，不需要额外加高舱盖。机架的整体结构没有多余的装饰性特征，所有的曲面、筋条、孔位都是服务于结构强度和装机需求，比如机臂上的镂空除了减重，还能在飞行过程中引导气流穿过，降低机臂产生的紊流对螺旋桨下洗气流的干扰，提升飞行效率。中心舱的上表面预留了相机云台的安装孔位，可以适配轻量化的两轴、三轴云台，安装位置刚好在整机重心的正下方，挂载相机后不会出现重心偏移的问题，不需要额外调整电池位置来配平。实际装机测试的时候，这套机架的振动传递率控制得比较好，机臂末端电机产生的高频振动，经过筋条结构和中心舱的阻尼过渡，传递到飞控和云台位置的振动幅值很小，不需要额外加太多减震棉就能满足飞控的采样精度要求，云台拍摄的画面也不会出现明显的果冻效应。另外机臂的末端做了小幅的上翘角度，这个角度是经过测算的，螺旋桨转动产生的下洗气流会顺着机臂上翘的角度向外扩散，不会直接冲刷到机臂上表面产生额外的阻力，同时这个上翘角度也能在飞行器做俯仰、横滚机动的时候，提升螺旋桨的拉力效率，减少机动动作时的动力损耗。机架的安装接口全部采用标准件规格，所有的固定螺丝都是M2、M3的标准航模螺丝，装机的时候不需要准备特殊规格的紧固件，日常维护更换配件也很方便，比如某个机臂摔断了，只需要拆掉连接位置的螺丝就能单独更换，不需要整个机架报废，降低后期的使用成本。
